2.2.15 Figyelmeztető tábla a NYÁK-szállítószalagnál
2

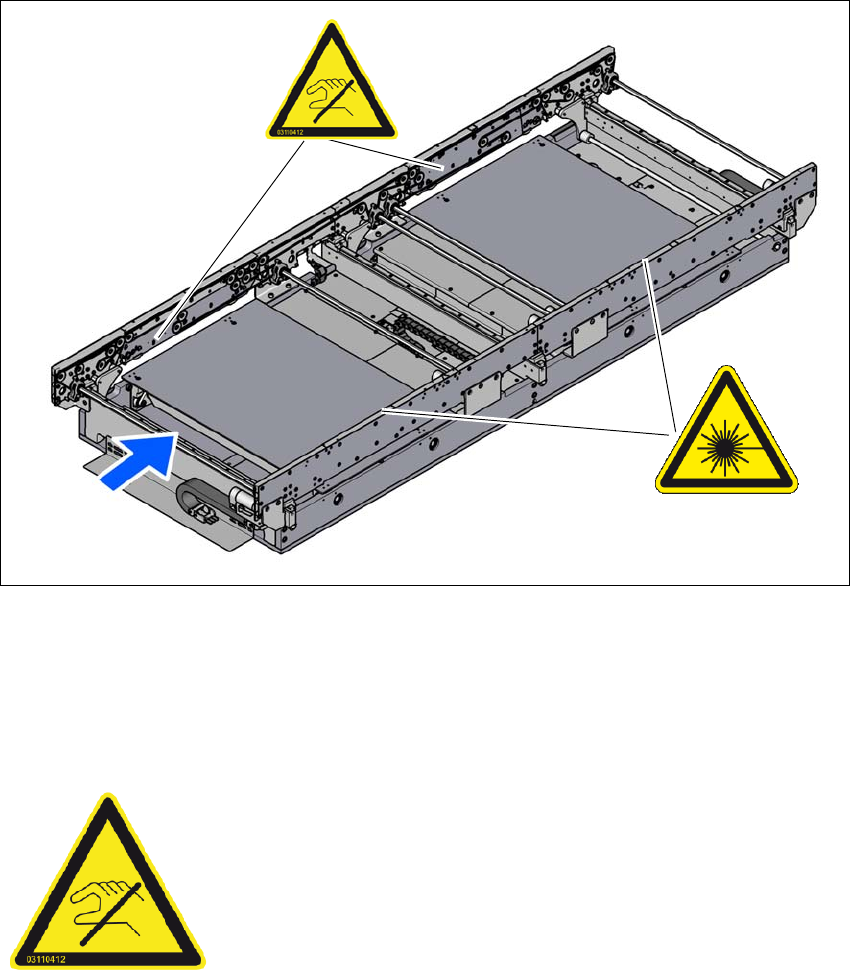

Ábra 2.2 - 15 Figyelmeztető táblák a NYÁK-szállítónál (példa: egyszeres szállító)
(1) Figyelmeztető tábla "Érzékeny szállító-oldalpanel"
W004 tételszám a lézer-fénysorompón
2.2.15.1 Figyelmeztető tábla "Érzékeny szállító-oldalpanel" a szorítólemeznél
2
Cikkszám 03110412-01 (mennyiség: egyszeres szállító 2, kétszeres szállító 4)
W 004
(1)
Érzékeny szállító-oldalpanel!
A szállító oldalpanelek nagyon érzékenyek és semmilyen körül-
mények között nem szabad a fékek kioldása nélkül eltolni.
A következmények a szállító oldalpanel javíthatatlan sérülései le-
hetnek.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat S
2.2 Figyelmeztető táblák A 713.0 jelű szoftververziótól Kiadás: 11/2019
64
2.2.15.2 Figyelmeztető tábla, W 004
2
W 004 tételszám a 2.2 - 15. ábrán a 63. oldalon, cikksz. 03223713-01
(Darabszám: egyszeres szállító 2, kétszeres szállító 4)
2
LÉZERSUGÁRZÁS
2. kockázati osztály
IEC 60825-1:2014 szerint
Ne nézzen a sugárba!
Üzemeltetési útmutató SIPLACE X-Sorozat S 2 Üzembiztonság
A 713.0 jelű szoftververziótól Kiadás: 11/2019 2.3 Az optikai rendszerek osztályozása
65
2.3 Az optikai rendszerek osztályozása
2.3.1 A teljes gép osztályozása
2
2.3.1.1 Lézerosztályozás
A következő szerkezeti egységek a 2. kockázati osztályba tartoznak:
2
A következő szerkezeti egységek a 3B lézerosztályba tartoznak:
2
Az üzemkész beültető automata a 2. kockázati osztályba van besorolva.
A kockázati osztályokat az IEC 60825-1: 2014 szerint állapították meg.
Szerkezeti egység Adatok
AR-érzékelő a SpeedStar-on Maximális optikai kimeneti teljesítmény: < 1 mW
Hullámhossz: 635 nm
AR-érzékelő a SIPLACE MultiStar CPP-nél Maximális optikai kimeneti teljesítmény: < 1 mW
Hullámhossz: 635 nm
Fénysorompó az NYÁK-szállítónál Maximális optikai kimeneti teljesítmény: < 1 mW
Hullámhossz: 650 nm
1D áramköri lap vonalkódolvasó
(Datalogic DS1500)
Maximális optikai kimeneti teljesítmény: --
Hullámhossz: 658
Szerkezeti egység Adatok
3D-koplanaritási lézermodul Maximális optikai kimeneti teljesítmény: 60 mW
Hullámhossz: 670 nm
Ehhez lásd a 6.8
3D-koplanaritási lézermodul. fe-
jezetet, 332
. oldal.
