2.5.8 Biztonsági utasítások a TwinStar-nél lévő Z-tengely kézi eltolásához
2
2

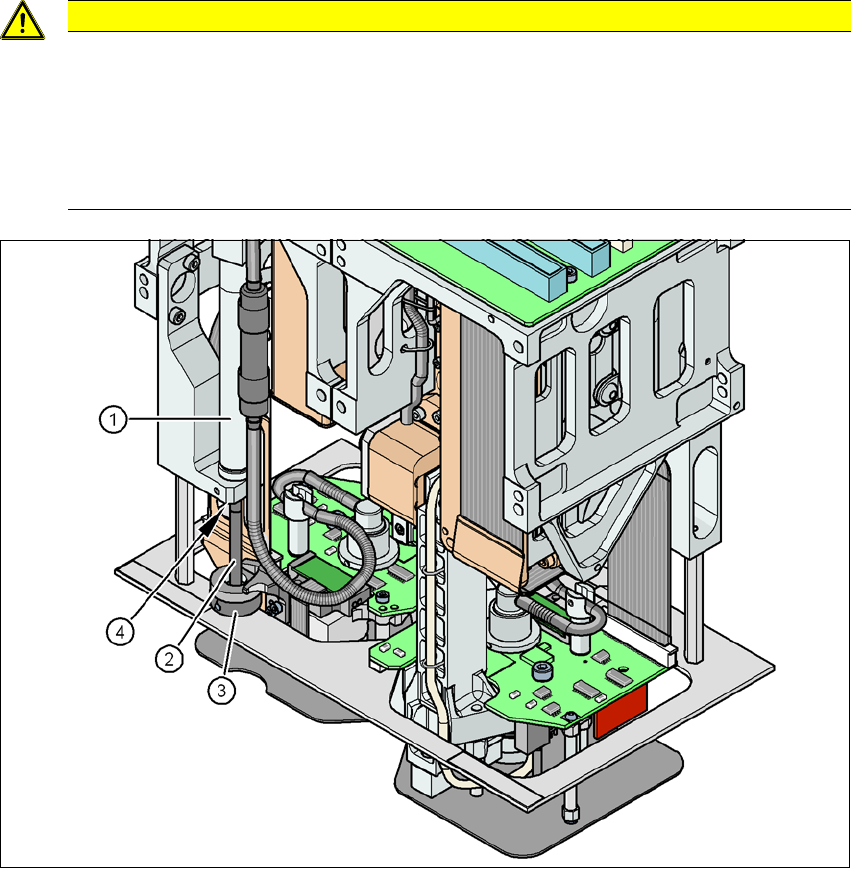

Ábra 2.5 - 3 Becsípődés veszélye a TwinStar visszaállítóegysége által
(1) Visszaállítóegység, sűrített levegő henger
(2) Dugattyúrúd
(3) A visszaállítóegység puffere
(4) Az ujjak becsípődési veszélye
VIGYÁZAT
Becsípődés veszélye a TwinStar-nál a henger rugóereje miatt!
A henger erős rugóhúzó ereje miatt a puffer gyors visszahúzódása esetén ujjbecsípés
veszélye áll fenn. Ez a TwinStar belső területére is érvényes, amikor a dugattyúrúd gyor-
san visszahúzódik a kiindulási helyzetébe.
Semmi esetre se mozgassa kézzel lefelé a Z-tengelyt a visszaállítóegység pufferé-
nél.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat S
2.5 Biztonsági utasítások a működéshez A 713.0 jelű szoftververziótól Kiadás: 11/2019
74
2.5.9 Biztonsági utasítások a TwinStar AR-kamerájához beültetőfej cseréje esetén
2
2.5.10 Biztonsági útmutatások a mozgatható cserélhető alkatrészadagoló kocsi
fel- és lecsatolásával kapcsolatban
2
2
2
2
FIGYELEM!
Ütközésveszély!
Ha a TwinStar beültetőfejet SpeedStar-ra cserélik, akkor a SpeedStar a kameraházakba
ütközik.
Szerelje le a TwinStar 33, 55 x 45, és 25, 16 x 16 típusú stacioner AR-kamerákat.
FIGYELEM!
Üzemeltetés csak alkatrészkocsival!
A beültető automatát csak akkor szabad üzemeltetni, ha az AR-kocsik minden helyen ott
vannak és fel vannak csatolva.
A szabad helyekre Dummy-szállítók behelyezését a 2.6.5 szakaszban, a 89. olda-
lon leírtak alapján végezze el.
FIGYELEM!
Becsípődésveszély!
Az alkatrészkocsi fel- és lecsatolásakor becsípődésveszély áll fenn.
Az alkatrészkocsi fel- vagy lecsatlakoztatását mindig csak egyedül végezze.
VIGYÁZAT
A fogantyúk törésének veszélye!
Az alkatrészkocsi szállításakor fennáll a fogantyúk törésének veszélye.
Szállítás közben ne emelje meg az alkatrészkocsit a fogantyúknál fogva.
VIGYÁZAT
Végtagok sérülésének veszélye!
Fel- és lecsatlakoztatáskor fennáll a végtagok sérülésveszélye.
A fel- és lecsatolás esetén ügyeljen arra, hogy ne legyenek végtagok az AR-kocsik
mozgási területén belül.
Üzemeltetési útmutató SIPLACE X-Sorozat S 2 Üzembiztonság
A 713.0 jelű szoftververziótól Kiadás: 11/2019 2.5 Biztonsági utasítások a működéshez
75
2
2.5.11 Biztonsági utasítások a hevederhulladék-tartály ürítéséhez
A hevederhulladék-tartályt az ürítéshez ki kell húzni az alkatrészkocsiból. Eközben fennáll a hü-
velykujj becsípődésének a veszélye. Ennek elkerülése érdekében vegye figyelembe a 5.8.2
feje-
zetben levő biztonsági utasításokat a 262.
oldalon.
VIGYÁZAT
Sérülésveszély az AR-kocsi kontrollálatlan elgurulása miatt!
Dőlt felületek vagy rámpák esetén vigyázni kell arra, hogy az AR-kocsi ne guruljon el vé-
letlenül.
Az AR-kocsi úgy biztosítsa be, hogy az ne tudjon elgurulni.
