2.6.2 NYÁK-szállítószalag belenyúlás elleni védelme
A belenyúlás elleni védő a NYÁK-szállítószalagnál megakadályozza a működő beültető automa-
tába való benyúlást, ha ott nincs bemeneti vagy kimeneti szalaghosszabbítás felszerelve.
Ha a bemeneti szalagra és/vagy a kimeneti szalagra nincs felszerelve be-/kimeneti szalaghos-
szabbítás, akkor erre a helyre fel kell szerelni a benyúlás elleni védelmet. Ez azt jelenti, hogy a
gyártósor első beültető automatája bemeneti szalagjánál, valamint a gyártósor utolsó beültető au-
tomatája kimeneti szalagjánál fel kell szerelni a benyúlás elleni védelmet. Ha egy SIPLACE X-So-
rozat S beültető automatát gyártósoron kívül, be-/kimeneti szalaghoszzabbítás nélkül
üzemeltetik, akkor a benyúlás elleni védelmet ennek a beültető automatának a bementi és kime-
neti szalagjánál kell felszerelni.
2

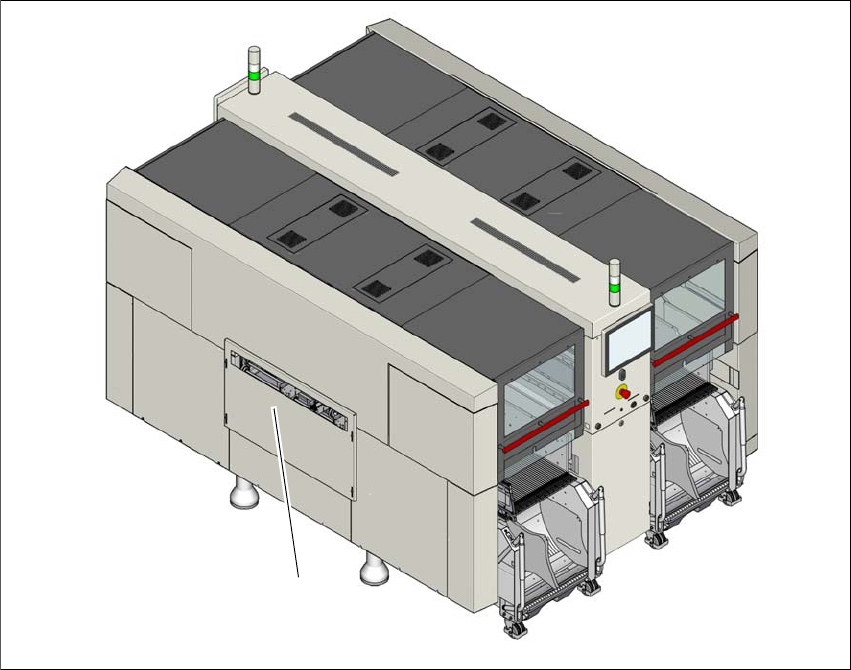

Ábra 2.6 - 3 Benyúlás elleni védelem a SIPLACE X4 S beültető automatán
(1) Benyúlás elleni védelem
(1)
Üzemeltetési útmutató SIPLACE X-Sorozat S 2 Üzembiztonság
A 713.0 jelű szoftververziótól Kiadás: 11/2019 2.6 Biztonsági berendezések
79
2
2

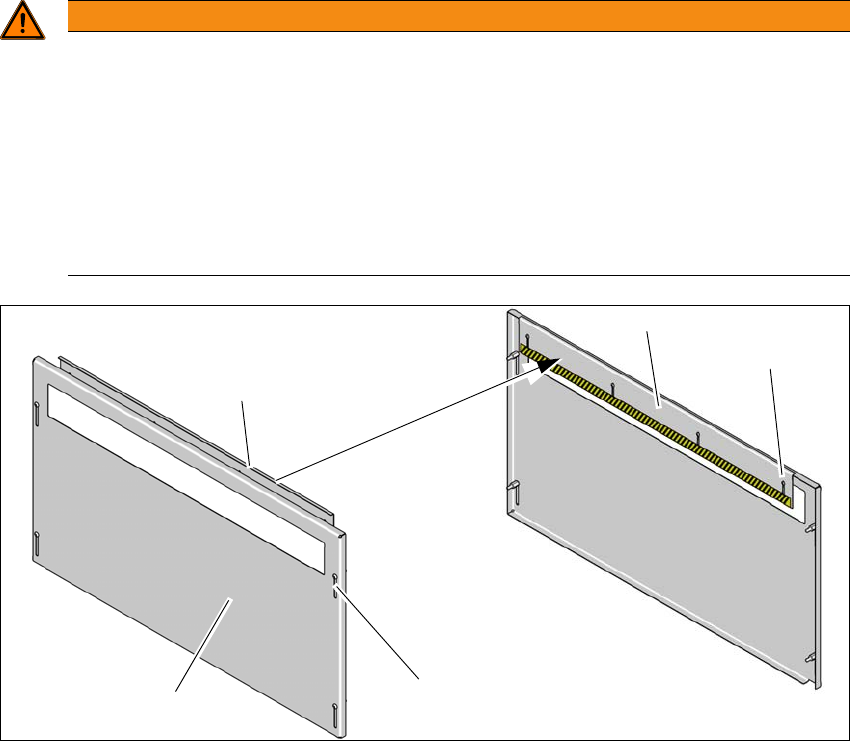

Ábra 2.6 - 4 Benyúlás elleni védelem - kívül és belül
(1) Benyúlás elleni védelem - nézet kívülről
(2) Benyúlás elleni védelem - nézet belülről
(3) Nyújtott lyukak a benyúlás elleni védőn, a magasságállításhoz - kívül
(4) Nyújtott lyukak a benyúlás elleni védőn, a magasságállításhoz - belül
Szerelje fel a benyúlás elleni védelmet (1) a bemeneti és kimeneti szalagnál.
A nyújtott lyukak (3) segítségével úgy állítsa be a külső acéllemez magasságát, hogy a ter-
méktől függően ne legyen lehetséges a NYÁK-szállítószalagba alulról való benyúlás.
A nyújtott lyukak (4) segítségével úgy állítsa be a belső acéllemez magasságát, hogy a ter-
méktől függően ne legyen lehetséges a NYÁK-szállítószalagba felülről való benyúlás.
A magasságot úgy kell beállítani, hogy az alkatrészeket tartalmazó nyomtatott áramköri lap
keresztülszállítása biztonságos legyen.
FIGYELEM!
Becsípődésveszély!
Benyúlás elleni védelem hiánya esetén a NYÁK-szállítószalagba történő benyúlás sérü-
lést okozhat a karon és a kézen.
A SIPLACE X-Sorozat S beültető automatákat csak akkor üzemeltesse be-/kimeneti
szalaghosszabbítás nélkül, ha a be- és kimeneti szalagra fel van szerelve a be-
nyúlás elleni védelem.
Az üzemeltetőnek gondoskodnia kell arról, hogy a belenyúlás elleni védelem fel legyen
szerelve.
(1)
(2)
(2)
(3)
(4)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat S
2.6 Biztonsági berendezések A 713.0 jelű szoftververziótól Kiadás: 11/2019
80
2
2.6.3 A beültető automata kapcsolói és gombjai
2.6.3.1 A kapcsolók és a nyomógombok helyzete a beültető automatán
2

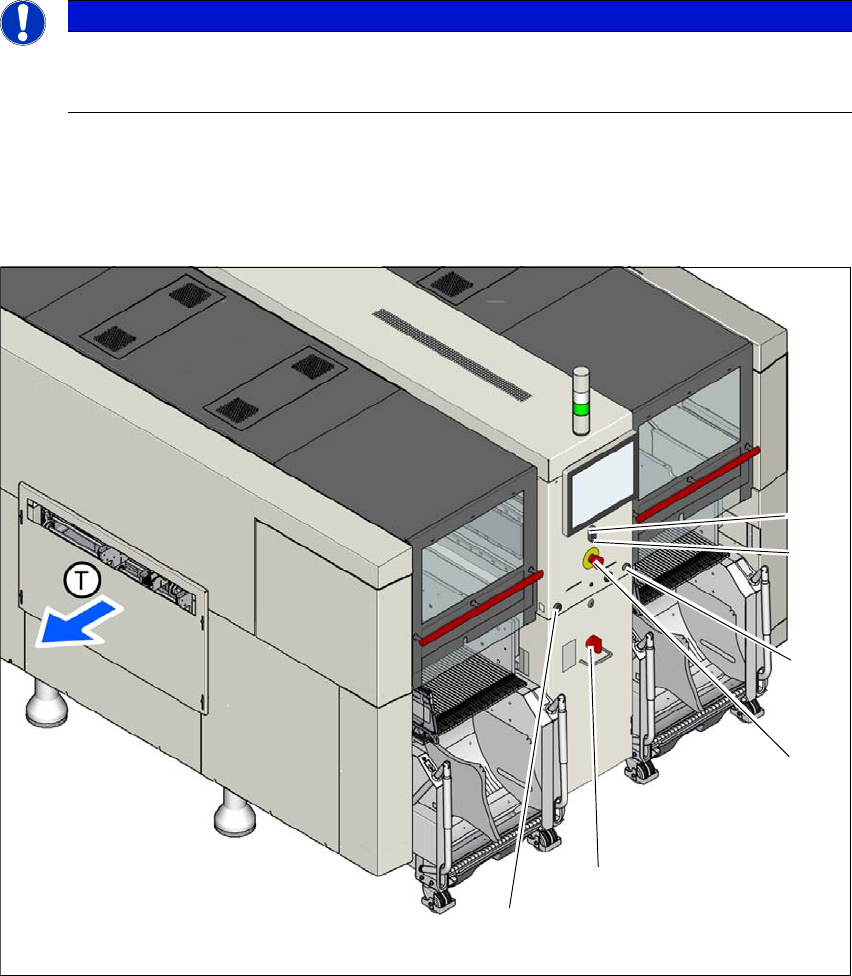

Ábra 2.6 - 5 A kapcsolók és gombok helyzete - NYÁK-kiadási oldal (példa: SIPLACE X2 S / X3 S / X4 S)
(1) Indítógomb (fehér)
(2) Leállító nyomógomb (fekete)
(3) VÉSZ-LEÁLLÍTÓ nyomógomb
(4) Főkapcsoló
(5) Gomb az alkatrészkocsi adott helyen történő fel- és lecsatolásához
(T) NYÁK-szállítási irány
UTALÁS
2
Ehhez vegye figyelembe a nyomtatott áramköri lap legmagasabb alkatrészének ma-
ximális magasságát.
(3)
(1)
(4)
(2)
(5)
(5)
