2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat S 2.6 Biztonsági berendezések A 713.0 jel ű szoftververziótól Kiadás: 11/2019 82 2.6.3.2 A beültet ő automat a véd ő kapcsolóinak helyzete 2 Ábra 2.6 - 7 A véd ő ka…
Üzemeltetési útmutató SIPLACE X-Sorozat S 2 Üzembiztonság
A 713.0 jelű szoftververziótól Kiadás: 11/2019 2.6 Biztonsági berendezések
81
2

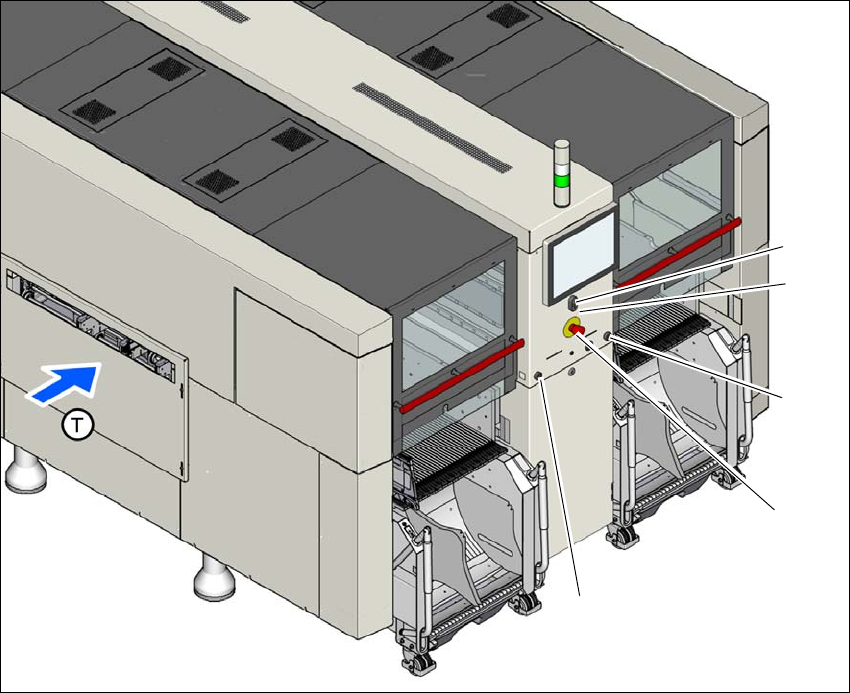

Ábra 2.6 - 6 A kapcsolók és gombok helyzete - NYÁK-beadási oldal (példa: SIPLACE X2 S / X3 S / X4 S)
(1) Indítógomb (fehér)
(2) Leállító nyomógomb (fekete)
(3) VÉSZ-LEÁLLÍTÓ nyomógomb
(4) Gomb az alkatrészkocsi adott helyen történő fel- és lecsatolásához
(T) NYÁK-szállítási irány
(3)
(1)
(4)
(2)
(4)
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat S
2.6 Biztonsági berendezések A 713.0 jelű szoftververziótól Kiadás: 11/2019
82
2.6.3.2 A beültető automata védőkapcsolóinak helyzete
2

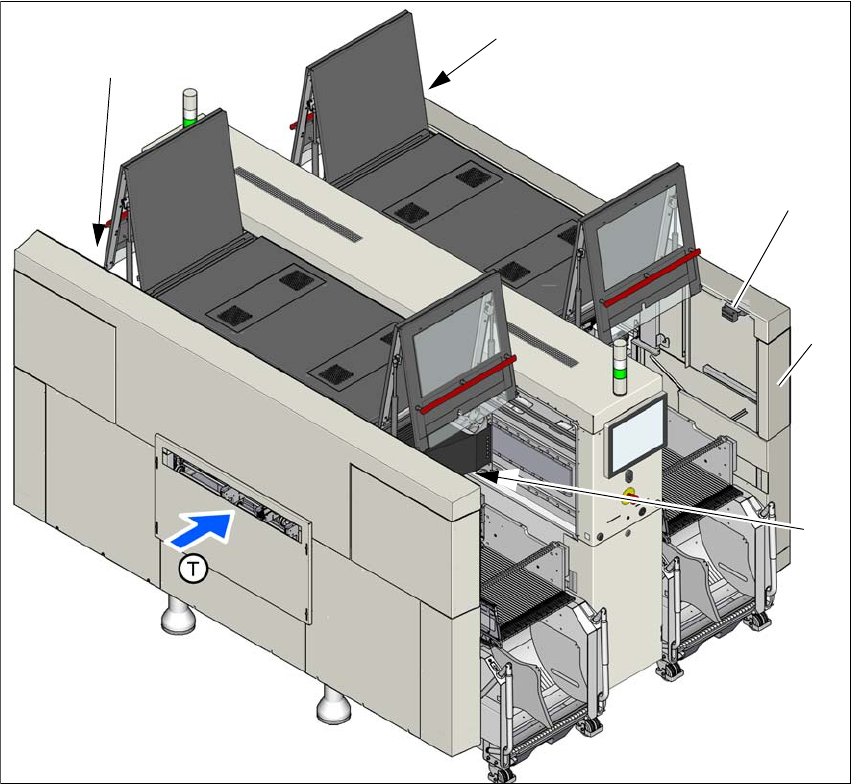

Ábra 2.6 - 7 A védőkapcsolók elhelyezkedése a beültető automatákon (példa: SIPLACE X4i S)
(1) Védőfedél-kapcsoló, 1. hely
(2) Védőfedél-kapcsoló, 2. hely
(3) Védőfedél-kapcsoló, 3. hely
(4) Védőfedél-kapcsoló, 4. hely
(5) Példa: Szervizfedél védőfedél-kapcsolóval a 2. helyen (minden helyen szabadon választ-
ható)
(T) NYÁK-szállítási irány
(2)
(3)
(1)
(4)
(5)
Üzemeltetési útmutató SIPLACE X-Sorozat S 2 Üzembiztonság
A 713.0 jelű szoftververziótól Kiadás: 11/2019 2.6 Biztonsági berendezések
83
2.6.3.3 A működés leírása
Főkapcsoló KI helyzetben (lásd 1. poz. a
2.6 - 5. ábrán, a(z)80. oldalon) 2
A főkapcsoló leválasztja az L1, L2 és L3 fázist a hálózatról.
2
2
Főkapcsoló BE helyzetben 2
A főkapcsoló bekapcsolása után bekapcsol a hálózati feszültség az áramellátó fiókban és az ös-
szes AC/DC átalakító vezérlésre került.
A vezérlőszámítógép elindul és valamennyi tápfeszültség belsőleg rendelkezésre áll. A portálten-
gelyek (300 V-) és a csillag-tengelyek (160 V-) közbülső körfeszültsége valamint a szállítás meg-
hajtásai tápfeszültsége pluszban biztonsági meggondolásból rendelkezésre áll a startkapcsolón
keresztül.
Fehér indítógomb (1. poz. a(z) 2.6 - 5. ábrán, a(z) 80 oldalon és a(z) 2.6 - 6. ábrán, a(z) 81. oldalon)2
A főkapcsoló bekapcsolása és a vezérlőprogram elindulása után megjelenik az indító gomb meg-
nyomására felhívó felszólítás, hogy elindítsa a beültetési megrendeléseket a beültető automatán.
Ugyanezt a felszólítást kapja, ha a védőburkolatok fel voltak nyitva vagy megnyomták a VÉSZ-
LEÁLLÍTÓ gombot és a beültető automatát újra üzembe helyezték.
Az indítógombot tartsa legalább 200 ms és legtöbb 1500 ms ideig megnyomva és aztán en-
gedje el. A gomb elengedésekor a beültető automata bekapcsol.
VESZÉLY
A beültető automata szakszerűtlen kezelése halálos kimenetelű balesethez vagy súlyos
testi sérülésekhez, valamint jelentős dologi károkhoz vezethet.
A következő komponensek a kikapcsolt főkapcsoló ellenére még életveszélyes feszült-
ség alatt állnak:
– Az S1 főkapcsoló L1, L2 és L3 kábelcsatlakozója
–Fő bemeneti kapocs X94
– Azok az egyerű vezetékek, amik kikapcsolt főkapcsoló esetén is áramot vezetnek,
narancs színűek.
Ezért tartsa be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az
EN 60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos elő-
írásokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátás fe-
letti védőajtókat.
VESZÉLY
Amennyiben az áramellátó fiókban energiatárolókat használnak, úgy a főkapcsoló kikap-
csolása és a hálózatról való leválasztás után még kb. 5 percig is van veszélyes veszült-
ség az áramellátó fiók alkatrészeiben.
