2.6.4.2 VÉSZ-ÁLLJ aktiválása
A SIPLACE X-Sorozat S automatát probléma esetén a VÉSZ ÁLLJ gomb megnyomásával lehet
leállítani.
A VÉSZ ÁLLJ kioldása a következő módon lehetséges:
– A beültető automata valamely VÉSZ-ÁLLJ gombjának megnyomásával
Ezekben az esetekben kiold a biztonsági lekapcsolás és a teljesítményrelé 100 ms illetve 500 ms
belől kikapcsol (1. stop-kategória, vezérelt leállítás az energiaellátás megszakításával nyugalmi
állapotban).
2.6.4.3 VÉSZ-ÁLLJ reset
A VÉSZ-ÁLLJ reseteléséhez ki kell reteszelni a VÉSZ-ÁLLJ gombokat.
Derítse ki a VÉSZ-ÁLLJ gombok kioldásának okát.
Hárítsa el a problémát.
Reteszelje ki az illető VÉSZ-ÁLLJ gombot.
2.6.4.4 A reteszelés visszaállítása
Zárja vissza a védőfedőt.
2.6.4.5 A reteszelés kioldása
Nyissa ki valamelyik védőfedőt.
Üzemeltetési útmutató SIPLACE X-Sorozat S 2 Üzembiztonság
A 713.0 jelű szoftververziótól Kiadás: 11/2019 2.6 Biztonsági berendezések
89
2.6.5 Benyúlásvédelem a helyeken dummy-adagolóval
2

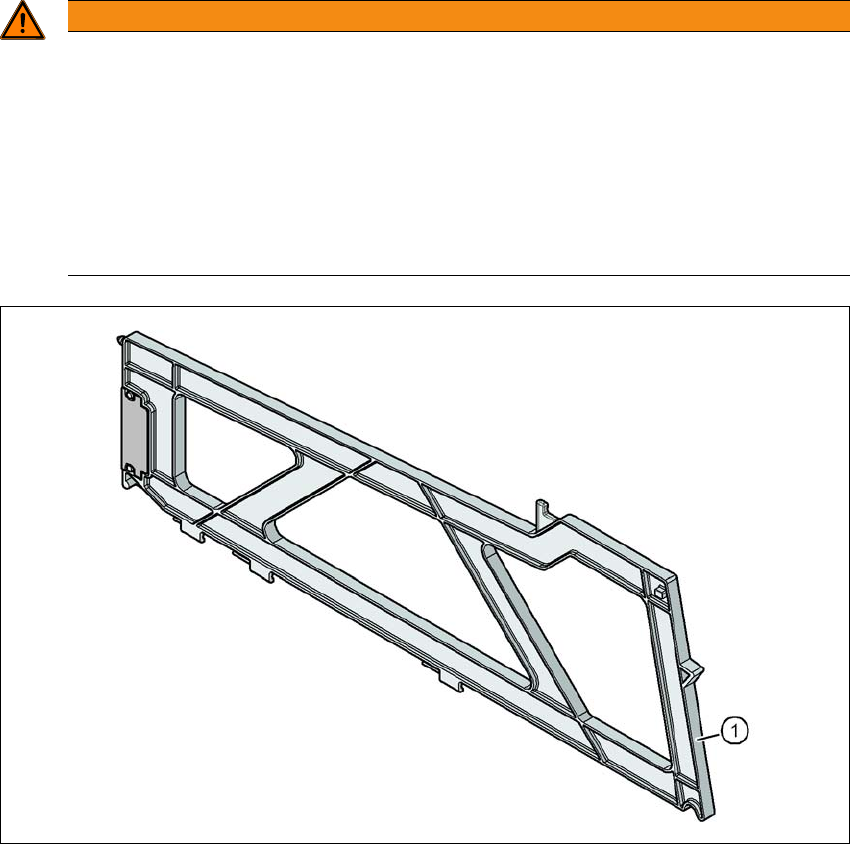

Ábra 2.6 - 10 Belenyúlás elleni védelem az alkatrészkocsi helyein
2
(1) SIPLACE X Dummy-adagoló, cikksz. 00141226-xx
FIGYELEM!
Üzem
Az üzembiztonság csak akkor biztosítható, ha minden második hely foglalt!
A SIPLACE X-Sorozat S alkatrészkocsijainál akkor megfelelő az üzembiztonság, ha leg-
alább minden második szabad helyen szállító vagy belenyúlás elleni védelem (Dummy-
adagoló) található.
Helyezzen minden második szabad lerakóhelyre egy benyúlás elleni védelmet
(Dummy Feeder).
Felületitár-tartó felszerelése esetén is biztosítson minden második szabad helyet
benyúlás elleni védelemmel.
2 Üzembiztonság Üzemeltetési útmutató SIPLACE X-Sorozat S
2.7 Maradékfeszültségek és kisülési idők A 713.0 jelű szoftververziótól Kiadás: 11/2019
90
2.7 Maradékfeszültségek és kisülési idők
Amennyiben megnyomják a VÉSZ-LEÁLLÍTÓ gombot vagy kikapcsolják a beültető automatát,
akkor a portáltengelyek 300 V és a csillag-tengelyek 160 V közbülső körfeszültségei rövid időn
belül veszélytelen maradékfeszültségre csökkennek.
2
2.7.1 Az energiaállapot a főkapcsoló kikapcsolása után
2
2
VESZÉLY
Feszültségveszély!
A beültető automatát 3 x 380 V~ -tól 3 x 415 V ± 10 %-ig, 50/60 Hz vagy opcionálisan
3 x 200 V~ -tól 3 x 220 V~ ± 10 %-ig; 50/60 Hz hálózati feszültséggel kell betáplálni. Az
energiatárolók (kondenzátorok) miatt berendezésnek az alkatrészei életveszélyes fe-
szültséget vezetnek kb. 5 percig azután is, hogy a főkapcsolót le kapcsolták és a dugaszt
kihúzták a hálózati dugaszoló aljzatból.
Ennek a beültető automatának a szakszerűtlen kezelése halálos kimenetelű balesethez
vagy súlyos testi sérülésekhez, valamint jelentős dologi károkhoz vezethet.
Ezért tartsa be az érvényes Baleset-megelőzési és DIN-előírásokat (különösen az
EN 60204, 1. részét vagy az IEC 60204, 1. részét) ill. az országában hatályos előírá-
sokat.
Csak megfelelően képzett és betanított személyzet nyithatja fel az áramellátó fiók
burkolatait.
VESZÉLY
Éetveszélyes feszültségek az áramellátás fiókban!
Az áramellátás fiókban olyan alkatrészek találhatók (kondenzátorok), amelyek kikapcsolt
beültető automata és kihúzott hálózati csatlakozó mellett is kb.5 percig életveszélyes fe-
szültségeket vezethetnek.
Várjon legalább 5 percig mielőtt elkezdene dolgozni az áramellátó fiókon.
Az áramellátáson és a biztonsági lekapcsoláson (CSB) csak az ASM Assembly Sy-
stems GmbH&Co.KG szerviztechnikusai, ill. az üzemeltető ASM által képzett szer-
viztechnikusai végezhetnek munkálatokat.
VIGYÁZAT
Adatvesztés!
Az adatveszteség elkerülése érdekében, a beültető automatát - vészhelyzetek felmerülé-
sét kivéve - csak a következő esetekben kapcsolja ki:
– A beültető automata a gép, felszerelési és a használati adatok átvitelét befejezte.
– a beültető automata befejezte a NYÁK-feldolgozást.
– a beültető automata befejezte a felfutási szakaszt.
