CM602-L 2008.1215 - 18 - ■ 通用贴装头 (8 吸嘴 ) 用吸嘴 根据客户的生产形态，为了充分发挥 CM602-L 的性能，能够选择最佳组合， 吸嘴与所有编带料架相同都是选购 件。 ※与 CM400 系列是通用吸嘴。 ※ 0402 用吸嘴，请与本公司联络。 No. 识别 方式 形状 ( 单位 : mm) 对象元件 ( 代表例 ) No. 识别 方式 形状 ( 单位 : mm) 对象元件 ( 代表例 ) 205 反…

100%1 / 93
CM602-L 2008.1215
- 17 -
■ 高速贴装头
(12
吸嘴
)
的吸嘴布局
※高速贴装头
(12
吸嘴
)
用吸嘴，只对应以上
13
种。
※通用贴装头
(8
吸嘴
)
用吸嘴，不对应高速贴装头
(12
吸嘴
)
。
※透过识别，在元件尺寸和高度有限制的情况。
(
对邻接吸嘴避免元件影子的影响问题参照
P33)
超过
6 mm × 6 mm
的吸着限制
※能够吸着超过
6 mm × 6 mm
元件的吸嘴位置
No.
是偶数
No.
。
※吸着超过
6 mm × 6 mm
元件时，在邻接的吸嘴不可吸着元件。
超过※
6 mm × 6 mm
的元件，只限能够进行反射识别的元件。
高速贴装头
(12
吸嘴
)
的吸嘴布局和最多安装数量
(
上图是俯视图
)
吸嘴
12
支
1 2 3 4
7 8 9
56
121110
基板识别
照相机
×
12 34
78 9
56
12 11 10
×
×
×
×
×
CM602-L 2008.1215
- 18 -
■ 通用贴装头
(8
吸嘴
)
用吸嘴
根据客户的生产形态，为了充分发挥
CM602-L
的性能，能够选择最佳组合，吸嘴与所有编带料架相同都是选购
件。
※与
CM400
系列是通用吸嘴。
※
0402
用吸嘴，请与本公司联络。
No.
识别
方式
形状
(
单位
: mm)
对象元件
(
代表例
)
No.
识别
方式
形状
(
单位
: mm)
对象元件
(
代表例
)
205 反射
0603R,C 450 透过
SOP, QFP
PLCC, BGA
～
18 mm × 18
mm
206A 反射
0603R,C
1005R,C
460 透过
SOP, QFP
PLCC, BGA
～
24 mm × 24 mm
110 透过
1005R,C
1608R,C
225C 反射
0603R,C
115A 透过
1608R,C
2012R,C
SS-MiniTr,Di
S-Mini Tr, Di
226C 反射
0603R,C
1005R,C
120 透过
2012R,C
3216R,C
S-Mini Tr, Di
Mini Tr, Di
230C 反射
1005R,C
1608R,C
130 透过
3225R,C
4532R,C
TAN-X, B, C,D
Al
电解
-A, B,C
235C 反射
1608R,C
2012R,C
3216R,C
SS-MiniTr,Di
S-Mini Tr, Di
140 透过
TAN-D
Al
电解
-D
SOP, SOJ
PLCC, CSP
240C 反射
3225R,C
4532R,C
TAN-X, B, C,D
Al
电解
-A, B,C
185 反射
SOP, QFP
PLCC, BGA
～
18 mm × 18 mm
199 反射
SOP, QFP
PLCC, BGA
～
32 mm × 32 mm
※孔形状，只表示最大尺寸。与实际形状不同。
※
No.
末尾含有
“C”
的吸嘴，尖端材料是陶瓷。
※上述
225C
、
226C
、
230C
、
235C
、
240C
、
185
、
199
，需要在吸嘴库新建登录。
但是，如果
PT200
的版本是
Ver. 6.04.01
以上，无需登录。
φ
1.8
φ
2.4
φ
0.9
φ
1.3
φ
0.6
φ
0.5
φ
0.7
φ
0.9
0.4
0.6
0.35
0.27
0.4
0.6
0.5
0.3
0.7
1.0
0.6
0.4
1.2
1.6
0.8
0.6
0.6
0.5
φ
0.3
φ
2.4
φ
10
垫
0.35
0.6
0.4
0.18
φ
1.5
φ
6
垫
φ
1.5
φ
4
垫
φ
1.8
φ
2.4
φ
1.5
φ
6
垫
φ
2.4
φ
10
垫
CM602-L 2008.1215
- 19 -
■ 通用贴装头
(8
吸嘴
)
用吸嘴布局
对应对角
12 mm
以下元件的小吸嘴
(
前表的
205
、
206A
、
110
、
115A
、
120
、
130
、
140
、
185
、
199
、
225C
、
226C
、
230C
、
235C
、
240C)
，在所有贴装头可安装。
对应对角
12 mm
以上元件的大吸嘴
(
前表的
450
、
460)
，可在
2
号贴装头和
4
号贴装头安装。这时，能够同时在
5
号贴装头和
7
号贴装头上安装。
※ 通用贴装头
(8
吸嘴
)
用吸嘴，只对应以上
16
种。
※ 高速贴装头
(12
吸嘴
)
用吸嘴，不对应通用贴装头
(8
吸嘴
)
。
通用贴装头
(8
吸嘴
)

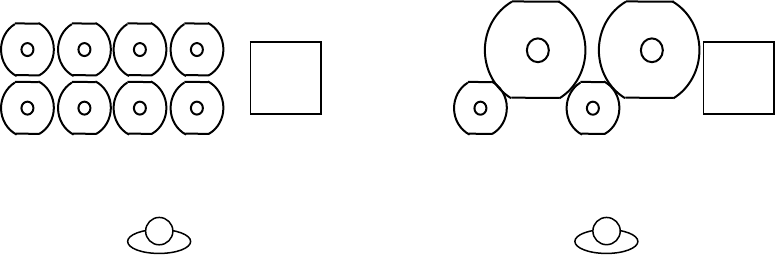

的吸嘴布局和最多安装数量
(
上
图是俯视图
)
小吸嘴
8
支
基板识别
照相机
1 2 3 4
5 6 7 8
小吸嘴
2
支
大
吸嘴
2
支
基板识别
照相机
24
57
