CM602-L 2008.1215 - 67 - C-12 希望进行智能料架的维护作业。 Customer 智能料架检查装置 ( 机种名 : IFCU 型号 : NM-EJW2A) 1. 概要 智能料架检查装置是，为了使客户对 智能料架进行维护作业的装置。 ・ 一定运转次数动作后能够进行定期检查。 ・ 不良品的料架在元件交换后，客户能够调整元件搬送位 置。 ( 限定元件 ) ・ 管理计算机侧的料架维护履历 。 ※ 为了能够使用，料架内藏…
CM602-L 2008.1215
- 66 -
C-11
希望提高编带拼接的作业性。
Customer

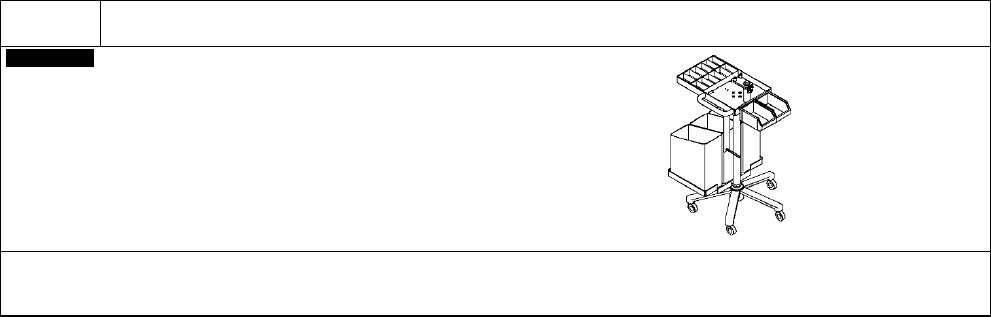

接料台车
・ 是为了提高编带拼接作业性的台车。
・ 与
CM402, CM401, CM400, DT401, CM212, CM202/201, CM301
有互换性。
CM602-L 2008.1215
- 67 -
C-12
希望进行智能料架的维护作业。
Customer
智能料架检查装置
(
机种名
: IFCU
型号
: NM-EJW2A)
1.
概要
智能料架检查装置是，为了使客户对
智能料架进行维护作业的装置。
・
一定运转次数动作后能够进行定期检查。
・
不良品的料架在元件交换后，客户能够调整元件搬送位
置。
(
限定元件
)
・
管理计算机侧的料架维护履历。
※
为了能够使用，料架内藏软件的版本需要在
Ver. 4.00
以上。
(
能够在本装置进行版本升级。
)
2.
特长
照相机的图像从计算机画面上显示，通过目视判断和计算机操
作，调整料架进给方向的位置。
另外，调整时的目标基准框也能从计算机画面上的下拉一览中
选择。
客户也能够进行独自的基准框设定。
3
.
规格
・
料架基准位置 位置确认
计算机画面
通过治具编带进行
确认
上：吸着位置
下：链轮齿
位置
※
通过标准治具的比
较能够检查和调整
吸着位置、链轮齿
位置。
通过元件纸编带确
认元件吸着位置
・
料架软件 版本升级功能
・
料架维护计数器复位功能
(
次数至「
0
」
)
・
料架维护履历管理功能
(1)
内容表示
料架制造序列编号和版本等，能够追踪履历，显示作业内容。
(2) CSV
文件导出
将履历一览表表示的内容，都能够以
CSV
文件导出。
(3)
分类功能
选择标题栏的项目后，按选择项目基准上升、下降顺序排列
来表示履历。
(4)
检索功能
作为检索功能，有日期检索和各项目缩小检索功能。
(5)
履历文件压缩功能
・
能够将检点 调整文件以
LZH
形式压缩。
(6)
过期失效功能
显示能够选择删除期间的画面，按执行键，在指定日期内所
有文件都可被删除。
■
选择设置处
1.
将机器安置水平处。
2.
条件
(
无结露
)
・
温度：
10
℃
～
35
℃
・
湿度：不会结露的环境
3.
配置空间
确保宽
0.5 m ×
长
1.5 m ×
高
1.5 m
以上的空间，
为了维护作业充分确保空间。
项 目 内 容
对象料架
智能编带料架
8 mm
双式编带料架
(
接头检测传感器有
/
无
)
8 mm
单式编带料架
(
接头检测传感器有
/
无
)
12 mm/16 mm
编带料架
(
接头检测传感器有
/
无
)
24 mm/32 mm
编带料架
(
接头检测传感器有
/
无
)
气压驱动式
8 mm
单式编带料架
(
接头检测传感器有
/
无
)
※ 只限标准类型。
※
44 mm/56 mm
～
104 mm
宽编带料架、
32 mm
纸粘着料架、散装料架、
杆式料架无法检查。
通过料架侧的开关操作只有进给动作成为可能。
※ 气压驱动式
8 mm
单式编带料架，不可确认链轮齿
的位置
由于是气压驱动式，吸着位置调整，
XY
方向都
是机械调整。
尺寸
400 mm (
宽
) × 745 mm (
长
)
ｘ
1 155 mm (
高
)
重量
60
㎏
(
包括标准治具、标准治具盒
)
使用电源
单相
AC 100 V
～
240 V ±5% 50/60 Hz 60 VA
压力
0.29 MPa
～
0.34 MPa
空气
流量 8 L/min (A.N.R.)
映像信号用电缆
电源电缆 ※
1
(AC 100 V
～
240 V)
※
2
请客户准备。
标准治具
调节器
散装
控制
BOX
照相机
X-Y
工作台
治具台车
通信电缆
CM602-L 2008.1215
- 68 -
4.
附属品
项 目
数量
标准治具
1
个
铝制盒
1
个
(
标准治具保管、搬运用
)
树脂盒
1
个
治具编带工具
8 mm…3
个、
12 mm…1
个、
16 mm…1
个、
24 mm…1
个、
32 mm…1
个
RS-232C
电缆
1
个
扳手
2
个
照明用灯
照相机部照明用
(
交换用
)………1
个
电源电缆
※
1
(
使用国用
)
根据使用国从
6
种类选择
1
种类
检查通信连接器
1
个
(
计算机侧、通信检查用
)
维护软件
CD-ROM……………………………1
张
使用说明书
…………………………1
册
操作手册
零件一览表
…………………………1
册
5.
硬件
/OS
要求规格
※
2
请客户准备计算机。规格如下所示。
项 目
必要条件
主体
IBM PC/AT
互换机
CPU
Pentium
Ⅲ
800 MHz
以上或者
Celeron 800
MHz
以上的
32 bit CPU
主基板
IBM
完全互换品
序列并行
I/O
IBM
完全互换品。需要
RS-232C
端口。
图形板
XGA
以上
(
表示颜色
24 bit
以上
)
桌面领域
1 024 × 768dot
以上
(
推荐：
1 240 ×
1 024dot
以上
)
VRAM 16 MB
以上
(
推荐：系统存储器以外的存储器
)
系统存储器
256 MB
以上
(
推荐：
512 MB
以上
)
HDD
安装软件的驱动器的空白容量
4 GB
以上
CD-ROM
单元
8
倍速度以上
(CD-RW
也可
)
键盘
英文版：
101
英文键盘
鼠标器
PS/2
或者
USB
连接
监控器
XGA
对应以上
(
推荐：
SXGA
对应以上
)
外部总线
需要
OHCI
标准的
IEEE1394
界面和接合器
OS
Windows XP (Pro
英文版
), Direct X8.0
以上
※
OS
只有英文版，请勿混载。
(Windows XP (Pro
日文版
)
等
)
6.
电源、空气投入部
7.
尺寸图
(
单位
: mm)
※
1
有关控制
BOX
用电源电缆
(
附属
)
的选择
因地域的不同，插座的类型，形状也不同。请根据地域，选择合适的电源电缆
(1
种类
)
。
主要对象地域
插头类型
插头形状
插座形状
适合规格
日本
A
电安法
北美、加拿大、墨西哥
A
UL
、
CSA
欧洲
(
英国以外
)
、韩国、印度尼西亚、意大利
压、奥地利、西班牙、
德国、土耳其、匈牙利、法国、越南、印度、
泰国
S
CE
英国、香港、新加坡、马来西亚
BF
BS
中国、菲律宾
O
CCC
澳大利亚
O
AS
1 155
745
400
500
调节器
散装
根据需要请连接
φ4
空气管。
散装料架、
32 mm
纸粘着料架、气压驱
动式
8 mm
单式编带料架在动作确认时
需要。
电源开关
