CM602-L 2008.1215 - 73 - 4. 有关转印材料自动供给 通用型转印装置备有自动供给转印材 料的功能。 此功能是用参数指定供给频度。 通过用参数指定从喷射器吐出 时间，能够调整以此供给量。 为了使用此功能，在搭载通用型转印 装置的整体交换台车需要设置散装料架气压供给单元 ( 选购件 ) 。在 DT50 旁设置时， 6 站料架台搭载部有空气供给功能，所 以无需追加新的空气供给单元。 使用此功能时，材料是 MUSASHI…
CM602-L 2008.1215
- 72 -
D-9
希望进行转印实装。
On-site
通用型转印装置
1.
概要
通用型转印装置与
POP
顶部封装芯片实装相同，在需要
助焊剂等转印工程为了形成转印材料膜的装置。
将贴装机吸着的元件压在此装置形成的膜上，转印结束。
2.
特征
以每个芯片数据为单位在数据上能够设定刮刀间隙。
所以，对应焊锡球的大小，能够减少转印膜厚度。
(
程控刮刀间隙
)
与智能编带料架相同的安装方法能够设置在整体交换台车。占有各台车号的
20~27
。设置在
DT50
旁时，占有
22~27
。
※
在
AR
工作台设置穿梭式托盘供料器时，在
AR
工作台不可设置通用型转印装置。
3
.
规格
项 目
规格
电源
DC 24 V(
由
CM602
供给
)
外形尺寸
165 mm (W) × 676 mm (D) × 318 mm (H)
重量
21 kg(
包括转印台
1 kg)
环境条件
温度
: 20
℃
～
30
℃
(
能够成膜的温度※
)
湿度
: 25 %RH
～
75 %RH(
无结露现象
)
・
搬送 保管条件
温度
:
–
20
℃
～
60
℃
湿度
: 75 %RH
以下
(
无结露现象
)
※在转印材料规格的温度范围比此范围小时，以转印材料规格为准
对应贴装头
高速贴装头
(12
吸嘴
)
通用贴装头
(8
吸嘴
)
多功能贴装头
编带料架
×
○
※
1
○
直接托盘供料器
×
○
○
穿梭式托盘供料器
×
×
○
※
2
元件尺寸
―
10 mm × 10 mm
～
12 mm × 12 mm
10 mm × 10 mm
～
15 mm × 15 mm
对象元件
―
BGA, CSP
※
1
通用贴装头
(8
吸嘴
)
只对应小吸嘴
※
2
穿梭式托盘供料器只有
BR
对应。
转印装置
转印装置
直接托盘供料器
整体交换台车
CM602-L
CM602-L
(DT50
搭载
)
AF
AR
BF
BR
转印装置 转印装置 转印装置
转印装置
转印装置
转印装置
CM602-L 2008.1215
- 73 -
4.
有关转印材料自动供给
通用型转印装置备有自动供给转印材料的功能。此功能是用参数指定供给频度。通过用参数指定从喷射器吐出
时间，能够调整以此供给量。
为了使用此功能，在搭载通用型转印装置的整体交换台车需要设置散装料架气压供给单元
(
选购件
)
。在
DT50
旁设置时，
6
站料架台搭载部有空气供给功能，所以无需追加新的空气供给单元。
使用此功能时，材料是
MUSASHI-ENGINEERING
制φ
26 mm
喷射器
(PSY-30E, PSY-50E, PSY-70E,
等
)
，
另外在相当品
(
※
)
密封状态下安装通用型转印装置。在材料厂家购买材料时指定，或请客户准备喷射器进行补充。
相当品
(
※
)
：与
MUSASHI-ENGINEERING
制接合器
AT50-E
组合进行使用的相当品。
5.
有关程控刮刀间隙
在通用型转印装置，通过转印材料的膜形成转印台和均一
控制转印材料的刮刀间隙，决定转印材料的膜厚度。
这个间隙称为刮刀间隙，通过数据设定能够变更每个芯片。
设定范围如下所示。
刮刀间隙设定范围：
0.015 mm
～
0.35 mm
实际形成的膜厚度，随转印材料不同而异，一般是刮刀间
隙的
60 %
～
70 %
。
成膜确认材料
・
Panasonic
制
MSP-820(
助焊剂
)
・
Indium
制
TACFlux023(
助焊剂
)
・
千住金属工业制
M705-TVA03.9-F(
转印用焊膏
)
*
并不是推荐使用这些材料
通用型转印装置并不保证所有材料的成膜。即使是上述已成膜并经过确认的材料，由于材料的保存状态、交换
频度等运用条件的不同，也会有不可成膜的情况。
6.
有关转印材料
使用转印材料时，请按照转印材料厂家提供的规格和使用说明书进行。另外，请按照转印材料的化学物质等安
全数据表
(MSDS)
的记载内容进行。
7.
有关搬送
通用型转印装置的重量是
21 kg
。在搬送时请遵守使用说明书记载的注意事项。
D-10
希望测定转印膜的厚度。
Customer
膜厚计量规
(0 μm
～
250 μm
、
10 μm
大致
)
：
N510022888AA
膜厚计量规
(0 μm
～
500 μm
、
20 μm
大致
)
：
N510030573AA
・ 为了计测通用型转印装置形成的膜厚度的计量规。
・ 请选择测定需要范围的计量规。

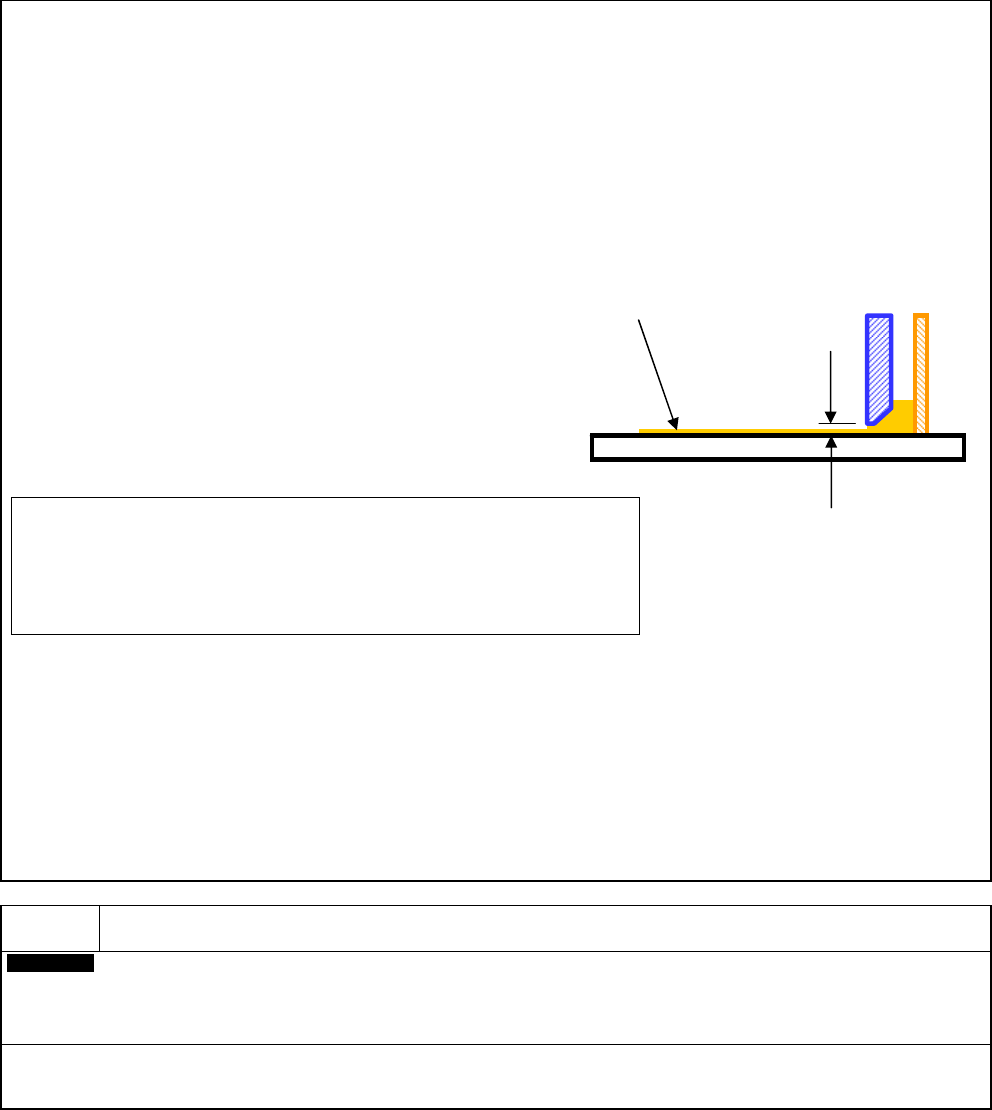

刮刀间隙
转印台
刮刀
转印材料的膜
CM602-L 2008.1215
- 74 -
D-11
希望贴装陶瓷基板。
On-site
机器整体
陶瓷基板对应
・ 详细请与本公司联络。
D-12
希望使用元件校对功能。
Factory
Pana PRO/CVT
对应单元
・ 为了使用生产支援系统
PanaPRO/CVT
而需要。包括通信单元。
・ 可以选择
MC70
用、
PDT8146
用、
MC9090-G
用。
・
MC70
用
, PDT8146
用
:
追加条形码扫描器的「放置台」和「供给电源」。
MC9090-G
用
:
条形码扫描器的「放置台」和「供给电源」请客户准备。
・ 详细请参考「
PanaPRO/CVT
规格说明书」。
D-13
希望对应
APC
系统。
On-site
APC
系统对应
・ 为了使用
APC
系统，在机器侧需要
APC
对应。
・
APC-60
对应：与
CM402-M/L, CM401-M/L, DT401-M/F
连接生产线
・
APC-80
对应：与
CM602, CM212, CM101
或者
SP60, VC45C
连接生产线
・ 详细请参照
APC-60, APC-80
的规格说明书。
E-1
在定期维护定作业时需要。
选购件名称
用 途
内 容
数量 备注
Customer
注油组件
对机器指定部加注
润滑脂
润滑脂枪
喷嘴
1
套
与
CM402, CM401,
CM400, DT401, DT400,
CM212, CM202/201,
CM301
为通用品
Customer
维护治具
定期维护作业
贴装头用润滑脂
(
包括注油器
)
照相机清扫用吹尘刷
1
套
与
CM402, CM401,
CM400, DT401, DT400,
CM212
为通用品
・ 用于机器维护作业时等，定期加注润滑脂以及清扫作业。
・ 购买第一台标准机时需要。
