3.5.4 真空泵
各 “ 拾取 & 贴片 ” 贴片头 （SIPLACE CP14/12/6）都有自己的真空生成器，用于向保持和贴片回
路提供要求的真空。贴片头真空生成器根据 “ 文丘里原理 ” 工作。与真空泵一起操作时 , “ 拾取 &
贴片 ” 贴片头 （SIPLACE CP14/12/6）可以显著减少压缩空气消耗量。这就减少了能耗，从而降
低了运行成本。
3
3
图 3.5 - 7 真空泵的位置
(1) 真空泵的位置
请注意
有关真空泵的压缩空气消耗量，请参见第 3.2.4
节，第
103
页 .
(1)
3 技术数据和组件 《用户手册》 SIPLACE E
3.5 贴片头 使用软件版本 SC 708.0 或更新 2014 年 12 月版
128
3.5.5 用于高精确度 IC 贴装的 SIPLACE TH 贴片机
项目编号：03033629-xx，SIPLACE TH
项目编号：03112312-xx，静止元件摄像机，36 型，GigE
3

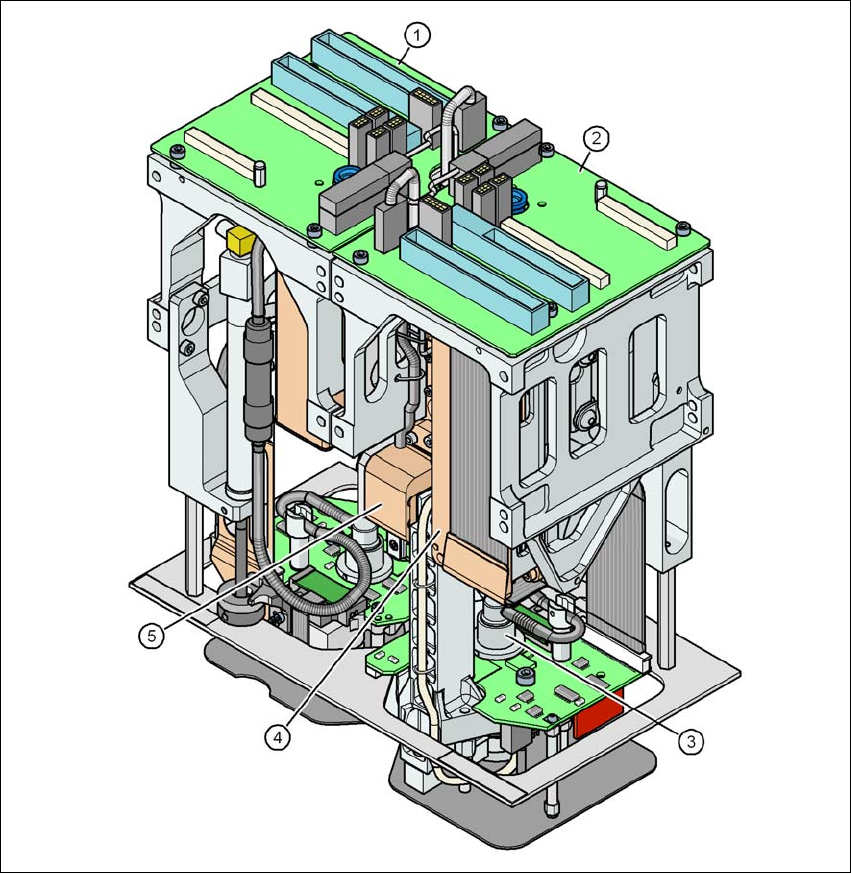

图 3.5 - 8 用于高精确度 IC 贴装的 SIPLACE TH
(1) “ 拾取 & 贴片 ” 模块 1 (PP1) - SIPLACE TH 贴片机由 2 个 “ 拾取 & 贴片 ” 模块组成。
(2) “ 拾取 & 贴片 ” 模块 (PP2)
(3) DP 轴
(4) Z 轴驱动装置
(5) Z 轴距离测量系统
