3 技术数据和组件 《用户手册》 SIPLACE E
3.7 视觉系统 使用软件版本 SC 708.0 或更新 2014 年 12 月版
140
3.7 视觉系统
3.7.1 结构
元件摄像机集成在各 “ 收集 & 贴片 ” 贴片头 （SIPLACE CP14/12/6）中。将 SIPLACE TH/
SIPLACE PP 贴片头的元件摄像机、静止元件摄像机 （P&P 33 型 GigE，36 型 GigE 和 25 型
GigE）固定在贴片机机架中。
元件视觉模块
用于确定：
– 元件在吸嘴上的准确位置以及
– 包装形状的几何构造
PCB 视觉模块
使用 PCB 上的基准点来确定：
– PCB 的位置，
– 其转动角度
– 和 PCB 歪斜度。
PCB 摄相机固定在悬臂底部。通过使用
供料器模块
上的基准点，可精确测定元件的拾取位置，而
这点对于小型元件至关重要。
《用户手册》 SIPLACE E 3 技术数据和组件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 3.7 视觉系统
141
3.7.2 元件摄像机，30 型 GigE
项目编号：03101672-xx，元件摄像机，30 型 GigE
3

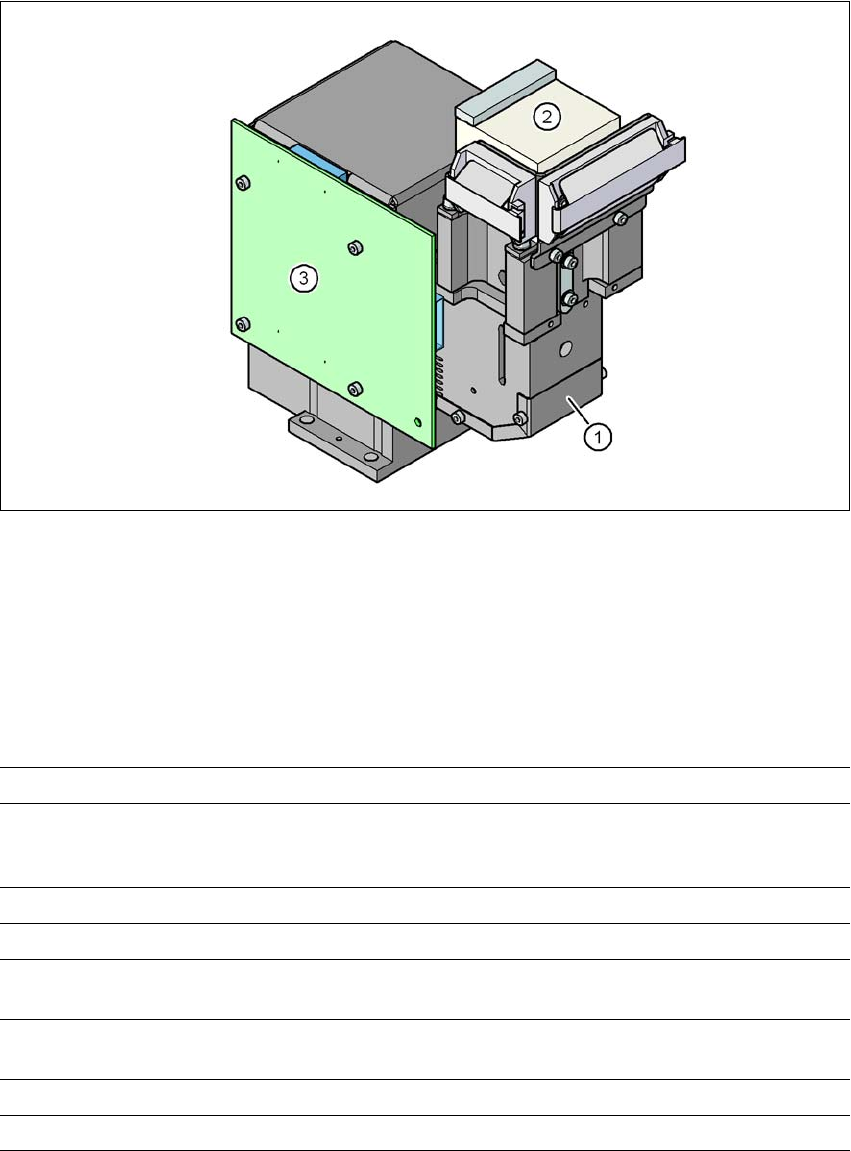

图 3.7 - 1 元件摄像机，30 型 GigE
(1) 元件摄相机镜头和照明
(2) 摄相机放大器
(3) 照明控制
3.7.2.1 技术数据
3
元件尺寸 0.3 mm x 0.3 mm - 27 mm x 27 mm
元件范围 03015 - 27 mm x 27 mm
PLCC、SO、QFP、TSDP、SOT、MELF、CHIP、IC
BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.25 mm （对于 < 18 mm x 18 mm 的元件）
0.35 mm （对于 < ≥18 mm x 18 mm 的元件）
最小球面管脚直径 0.14 mm （对于 < 18 mm x 18 mm 的元件）
0.2 mm （对于 < ≥ 18 mm x 18 mm 的元件）
视场 32 mm x 32 mm
照明类型 前方照明 （5 个级别，可按需要编程）
3 技术数据和组件 《用户手册》 SIPLACE E
3.7 视觉系统 使用软件版本 SC 708.0 或更新 2014 年 12 月版
142
3.7.3 静止元件摄像机，36 型 GigE
项目编号：03112312-xx，静止元件摄像机，36 型 GigE
3.7.3.1 结构
3

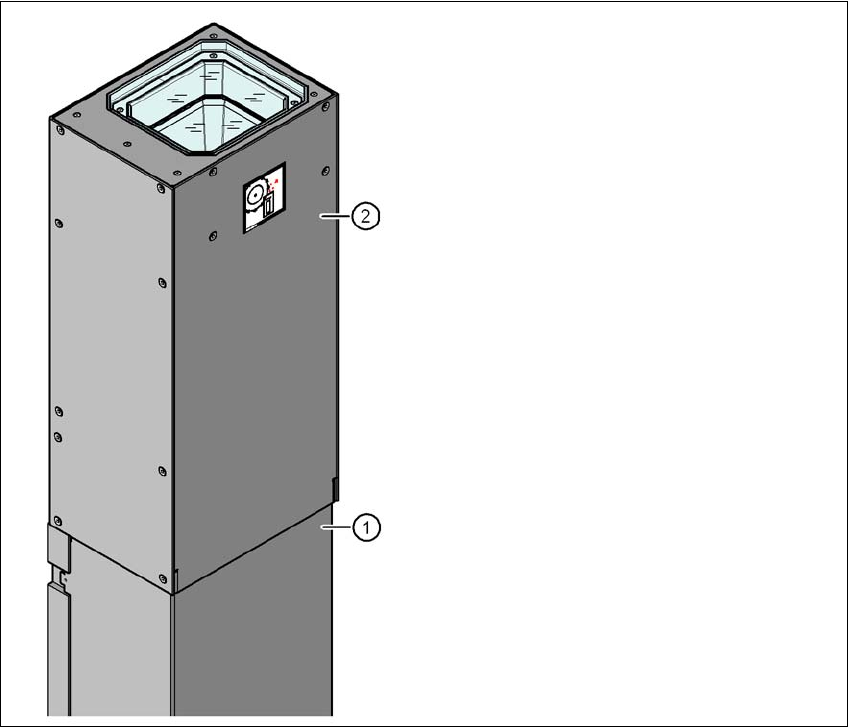

图 3.7 - 2 静止 P&P 元件摄像机的结构，36 型 GigE
(1) 带集成摄相机和摄相机放大器的摄相机
外壳
(2) 玻璃板 - 照明级别和镜头等级
