3.8 SIPLACE E 贴片机的供料器模块
SIPLACE SmartFeeder E 贴片机的重要特征包括：拾取位置高度精确，可在线编程，可通过
LCD 显示屏显示状态，而且在贴片期间更换供料器模块的操作十分轻松。供电及贴片机与供料器
模块的通信利用 Pogo 引脚进行。
3.8.1 料带供料器模块
3.8.1.1 料带材料
可能的料带宽度范围为 8 mm 到 56 mm. 料带的材料是纸带或起泡带。料带供料器模块根据下列
料带标准设计：
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003)
IEC 60286-3-2 3
起泡带的总高度取决于料带的宽度，并且不得超过下列最大值：
对于 8 mm 的纸带，纸的厚度不得超过 1.6 mm 。
3.8.1.2 料带卷盘的直径
对于所有供料器模块来说，料带卷盘直径最大可达 17" （432 mm） 。
料带宽度 起泡带的总高度
8 mm 最多 3.5 mm
12 mm 最多 16 mm
16 mm 以及更宽 最多 16 mm
《用户手册》 SIPLACE E 3 技术数据和组件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 3.8 SIPLACE E 贴片机的供料器模块
147
3.8.1.3 手动拆下钽电容器
为避免切割料带时未被拾取的钽电容器烧灼料带材料，已扩展用户接口，其中包括 “ 发生拾取错
误时立即停止 ” 选项。此选项必须在 SIPLACE Pro 中被启用。在贴片机上未被拾取的元件将被再
一次向前输送，直到准备好将其从元件料带上移除。此料槽将被禁用， 系统将向操作员发送一条
错误信息，提醒他拾起在料带上的钽电容器。如果还有一条备用轨道可用，则贴片机会继续进行
贴片操作。然而操作员还可以选择停止运行贴片机，拾取钽制元件。如果没有备用的轨道，并且
不能继续使用其他元件进行贴片操作，贴片机将停止运行。此时，操作员可以再次移除钽制元件
然后确认错误。如果操作员重新启动了贴片机，则会继续进行贴片操作，并且会从再次启用的轨
道中拾取元件。
3
请注意
此外，此软件功能还是处理昂贵元件的理想选择。
请遵循 “ 金属粉末制电容器的安全须知 ” （见第 2.5.3 节，第
70
页）。
3 技术数据和组件 《用户手册》 SIPLACE E
3.8 SIPLACE E 贴片机的供料器模块 使用软件版本 SC 708.0 或更新 2014 年 12 月版
148
3.8.1.4 料带供料器模块的设计
以下两个图给出了 SIPLACE E 贴片机的料带供料器模块的设计。
3

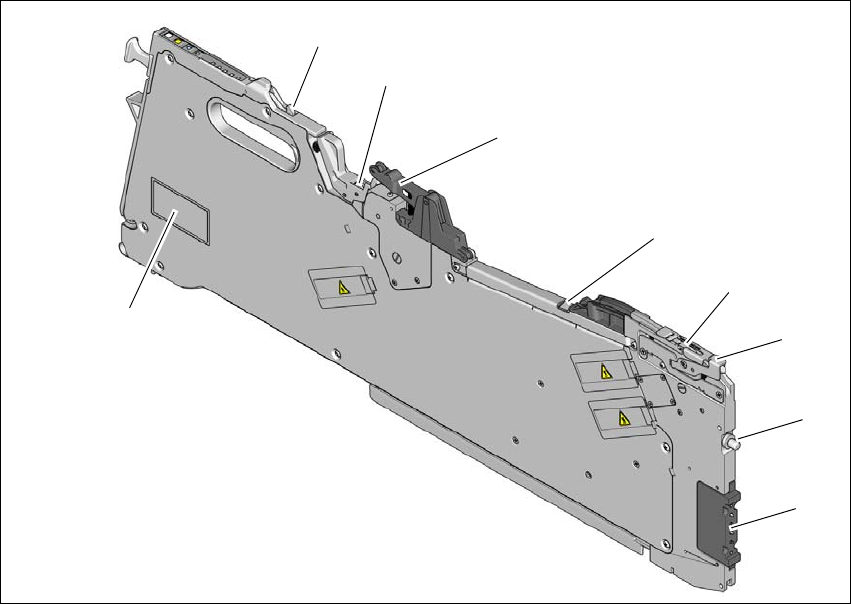

图 3.8 - 1 SIPLACE SmartFeeder E - front view
(1) Pogo 引脚接口
(2) “ 前 ” 对中销
(3) 用于抬升拾取窗口以便装入和拆除元件料带的控制杆
(4) 拾取窗口
(5) 料带导槽出口
(6) 盖箔摇杆
(7) 盖箔包装轮
(8) 锁定插销
(9) 铭牌
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
