3.8.1.3 手动拆下钽电容器
为避免切割料带时未被拾取的钽电容器烧灼料带材料，已扩展用户接口，其中包括 “ 发生拾取错
误时立即停止 ” 选项。此选项必须在 SIPLACE Pro 中被启用。在贴片机上未被拾取的元件将被再
一次向前输送，直到准备好将其从元件料带上移除。此料槽将被禁用， 系统将向操作员发送一条
错误信息，提醒他拾起在料带上的钽电容器。如果还有一条备用轨道可用，则贴片机会继续进行
贴片操作。然而操作员还可以选择停止运行贴片机，拾取钽制元件。如果没有备用的轨道，并且
不能继续使用其他元件进行贴片操作，贴片机将停止运行。此时，操作员可以再次移除钽制元件
然后确认错误。如果操作员重新启动了贴片机，则会继续进行贴片操作，并且会从再次启用的轨
道中拾取元件。
3
请注意
此外，此软件功能还是处理昂贵元件的理想选择。
请遵循 “ 金属粉末制电容器的安全须知 ” （见第 2.5.3 节，第
70
页）。
3 技术数据和组件 《用户手册》 SIPLACE E
3.8 SIPLACE E 贴片机的供料器模块 使用软件版本 SC 708.0 或更新 2014 年 12 月版
148
3.8.1.4 料带供料器模块的设计
以下两个图给出了 SIPLACE E 贴片机的料带供料器模块的设计。
3
图 3.8 - 1 SIPLACE SmartFeeder E - front view
(1) Pogo 引脚接口
(2) “ 前 ” 对中销
(3) 用于抬升拾取窗口以便装入和拆除元件料带的控制杆
(4) 拾取窗口
(5) 料带导槽出口
(6) 盖箔摇杆
(7) 盖箔包装轮
(8) 锁定插销
(9) 铭牌
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
《用户手册》 SIPLACE E 3 技术数据和组件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 3.8 SIPLACE E 贴片机的供料器模块
149
3

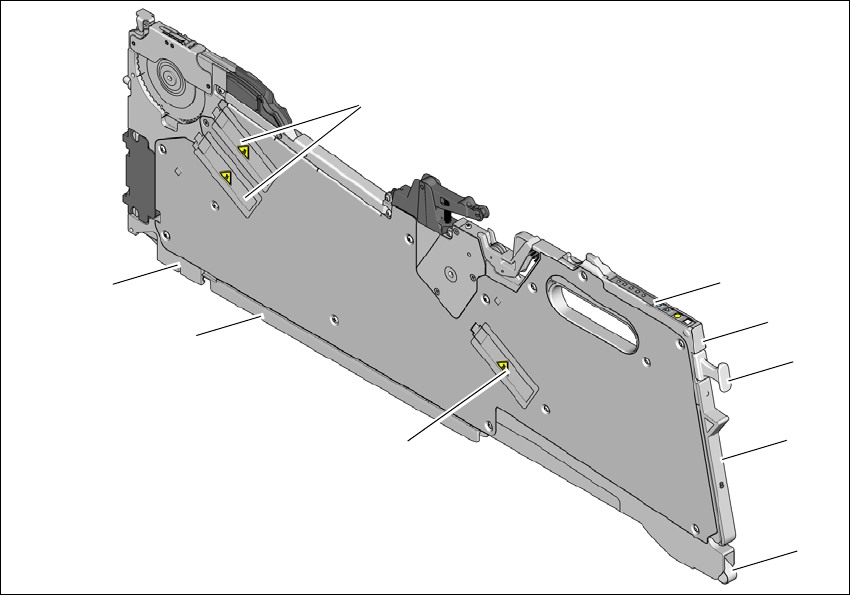

图 3.8 - 2 8 mm E 料带供料器模块 - 后视图
(1) 带料带弹簧的料带导槽入口
(2) 盖箔容器上的翻盖
(3) 移除握柄，已啮合
(4) 状态显示灯
(5) 操作员面板
(6) 料带传送导轨的驱动马达
(7) 前滑动导块
(8) 后滑动导块
(9) 盖箔封装器件的驱动马达
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
