3 技术数据和组件 《用户手册》 SIPLACE E 3.8 SIPLACE E 贴片机的供料器模块 使用软件版本 SC 708.0 或更新 2014 年 12 月版 150 3.8.2 SIPLACE SmartFeeder E 贴片机 的技术数据 通常， SIPLACE E 贴片机的料带供料器模块约 58 7 mm 长， 约 200 mm 高。 下表列出了相关技术 数据。 3 料袋顶部边缘上方干扰轮廓的最大高 度为 ≤ 3 mm 。…
《用户手册》 SIPLACE E 3 技术数据和组件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 3.8 SIPLACE E 贴片机的供料器模块
149
3
图 3.8 - 2 8 mm E 料带供料器模块 - 后视图
(1) 带料带弹簧的料带导槽入口
(2) 盖箔容器上的翻盖
(3) 移除握柄，已啮合
(4) 状态显示灯
(5) 操作员面板
(6) 料带传送导轨的驱动马达
(7) 前滑动导块
(8) 后滑动导块
(9) 盖箔封装器件的驱动马达
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
3 技术数据和组件 《用户手册》 SIPLACE E
3.8 SIPLACE E 贴片机的供料器模块 使用软件版本 SC 708.0 或更新 2014 年 12 月版
150
3.8.2 SIPLACE SmartFeeder E 贴片机 的技术数据
通常，SIPLACE E 贴片机的料带供料器模块约 587 mm 长，约 200 mm 高。下表列出了相关技术
数据。
3
料袋顶部边缘上方干扰轮廓的最大高度为 ≤ 3 mm 。由于供料器模块没有任何向上突出的翻盖并
且被固定在转换料台上，所以将碰撞贴片头的风险降到了最低。
料带供料器模块 项目编号： L （长） x H
（高）[mm]
宽 [mm] 料位 输送增量
[mm]
料带最大
高度 [mm]
SIPLACE SmartFeeder 2x8 mm E 贴片机 00141569 587x200 22.9 2 1/2/4/8 3.5
SIPLACE SmartFeeder 8 mm E 贴片机 00141570 587x200 10.8 1 1/2/4/8 3.5
SIPLACE SmartFeeder 12 mm E 贴片机 00141571 587x200 22.6 2 4 - 16
a
16
SIPLACE SmartFeeder 16 mm E 贴片机 00141572 587x200 22.6 2 4 - 20
a
16
SIPLACE SmartFeeder 24 mm E 贴片机 00141573 587x200 34.4 3 4 - 32
a
25
SIPLACE SmartFeeder 32 mm E 贴片机 00141574 587x200 46.2 4 4 - 40
a
25
SIPLACE SmartFeeder 44 mm E 贴片机 00141575 587x200 58.0 5 4 - 52
a
25
SIPLACE SmartFeeder 56 mm E 贴片机 00141576 587x200 69.8 6 4 - 64
a
25
料带卷盘 直径 178 到 432 mm （7 英寸 - 17 英寸）
转换时间 ≤ 8 s
《用户手册》 SIPLACE E 3 技术数据和组件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 3.9 可替换 SIPLACE E 供料器模块
151
3.9 可替换 SIPLACE E 供料器模块
3.9.1 SIPLACE Stickfeeder E
项目编号：00288207-xx，SIPLACE Stickfeeder E
SIPLACE E 贴片机的 SIPLACE StickFeeder E 可用于所有 SIPLACE E 供料器料台上，并可以设
置任意数量的钢料 / 钢管，钢料宽度最大可达。SIPLACE E 贴片机的 Stickfeeder 将占用供料器模
块的 10 个料槽。
3

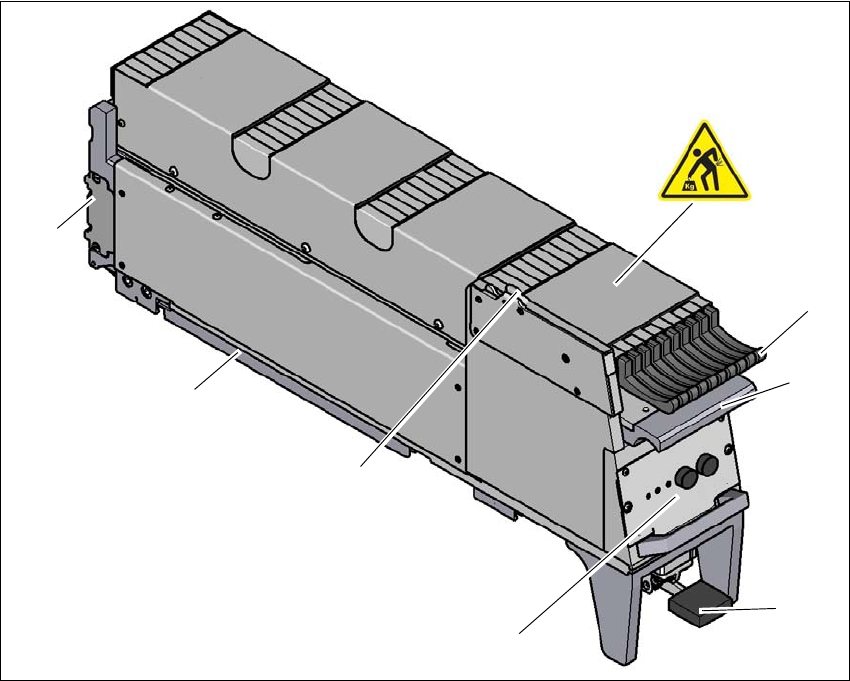

图 3.9 - 1 SIPLACE StickFeeder E
(1) 控制板
(2) 固定杆
(3) 下层
(4) 上层
(5) Pogo 引脚接口
(6) 滑动导块
(7) 锁定插销
(7)
(1)
(2)
(3)
(4)
(5)
(6)
