4 设置与调试 《用户手册》 SIPLACE E 4.3 设置贴片机 使用软件版本 SC 708.0 或更新 2014 年 12 月版 184 4.3.6 设置贴片机高度 （900 mm 到 930 mm） 贴片机设有 4 个支脚。 4 图 4.3 - 2 调节高度 （900 mm 到 930 mm） (1) 用于调节高度的调节螺 钉 (2) 锁紧螺钉 (3) 贴片机支脚 (4) 夹持装置 (5) 三个固定螺钉 4 警告 受伤危险！ 即…
《用户手册》 SIPLACE E 4 设置与调试
使用软件版本 SC 708.0 或更新 2014 年 12 月版 4.3 设置贴片机
183
4.3.3.2 安装操作员面板
将操作员面板和指示灯插入孔中，直至灯管完全插入其下方的终端里。
将指示灯电缆连接到接头处。带有接头的电缆位于灯管中。
拧紧终端上的两颗螺丝，将指示灯夹住就位。
挂住键盘固定装置后连接键盘
4.3.3.3 将监测器固定在操作员面板上
用 4 颗固定螺丝将显示器固定到显示器支座上，然后连接电缆。
检查电缆的连接情况。
4.3.4 贴片机上的 PCB 传送导轨高度
可根据客户要求将贴片机设置为以下 PCB 传送导轨的高度。
900 mm，最大 930 mm 4
950 mm （可选） 4
4
4.3.5 工具和设备
调整贴片机的高度时需要以下工具和设备：
– 扭力扳手 （带设置刻度），项目编号：03080498-01
– 延长 1/2 英寸，项目编号：03080499-01
– 六角螺丝刀刀头，尺寸 14，项目编号：03080502-01
–扳手 30 mm
– 轴气泡水准器 （精确度 0.02 mm/m），项目编号：00353825-01
– 托盘搬运车 （规格请参见 4.1.4.3，第
168
页）
请注意
PCB 传送导轨高度是指 PCB 传送导轨传送带顶部边缘与贴片机支脚底部边缘之间的距
离。
4 设置与调试 《用户手册》 SIPLACE E
4.3 设置贴片机 使用软件版本 SC 708.0 或更新 2014 年 12 月版
184
4.3.6 设置贴片机高度 （900 mm 到 930 mm）
贴片机设有 4 个支脚。
4

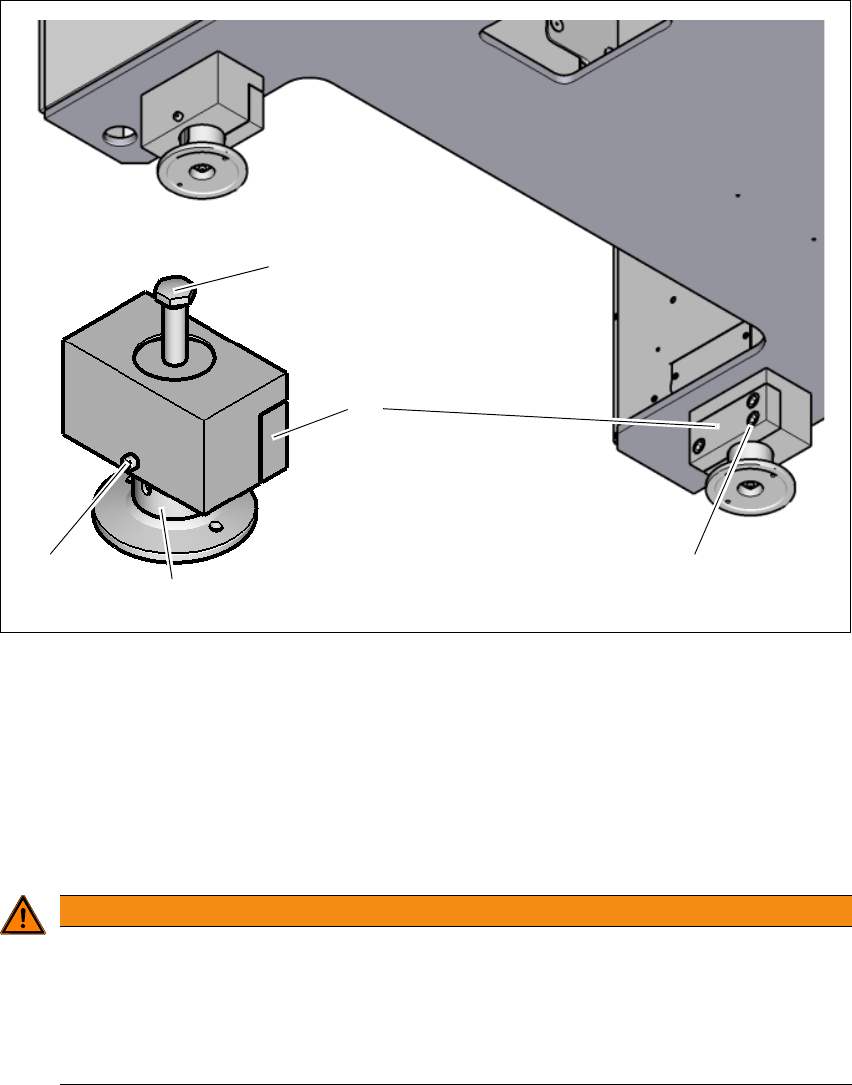

图 4.3 - 2 调节高度 （900 mm 到 930 mm）
(1) 用于调节高度的调节螺钉
(2) 锁紧螺钉
(3) 贴片机支脚
(4) 夹持装置
(5) 三个固定螺钉
4
警告
受伤危险！
即使已用平头螺钉将其固定早凹槽中，松开夹子后贴片机支脚仍会掉落，并因此砸伤手
脚。
固定时扶住贴片机支脚，以防倒下。
注意，以防砸伤手和脚。
(3)
(1)
(2)
(4)
(5)
《用户手册》 SIPLACE E 4 设置与调试
使用软件版本 SC 708.0 或更新 2014 年 12 月版 4.3 设置贴片机
185
松开锁紧螺钉 (2). 此锁止螺钉用于固定贴片机支脚 (3)，防止其在夹子松开后倒下。
松开适配器 (6) 上的三个固定螺钉 (5) 。
以相同方式松开其他三个贴片机支脚 (3)。
用 30 mm 扳手通过设置螺钉 (1) 调节各贴片机支脚 (3) 的高度，确保获得相应的传送导轨高
度。
使用贴片机水平仪在 X 轴方向和 Y 轴方向对齐贴片机。
4
以 130 Nm 的扭矩拧紧各贴片机支脚的固定螺钉 (5)。
拧紧各贴片机支脚的锁紧螺钉 (2) 。
请注意
有关如何在 X 轴方向和 Y 轴方向对齐贴片机的说明，请参阅第 4.3.7
节，第
188
页 .
