4 设置与调试 《用户手册》 SIPLACE E 4.3 设置贴片机 使用软件版本 SC 708.0 或更新 2014 年 12 月版 186 4.3.6.1 传送导轨高度 950 （选项） 项目编号：031110 69-xx，传送导轨高度950 4 图 4.3 - 3 传送导轨高度 950 (1) 垫块 (2) 支架 (1) (2)
《用户手册》 SIPLACE E 4 设置与调试
使用软件版本 SC 708.0 或更新 2014 年 12 月版 4.3 设置贴片机
185
松开锁紧螺钉 (2). 此锁止螺钉用于固定贴片机支脚 (3)，防止其在夹子松开后倒下。
松开适配器 (6) 上的三个固定螺钉 (5) 。
以相同方式松开其他三个贴片机支脚 (3)。
用 30 mm 扳手通过设置螺钉 (1) 调节各贴片机支脚 (3) 的高度，确保获得相应的传送导轨高
度。
使用贴片机水平仪在 X 轴方向和 Y 轴方向对齐贴片机。
4
以 130 Nm 的扭矩拧紧各贴片机支脚的固定螺钉 (5)。
拧紧各贴片机支脚的锁紧螺钉 (2) 。
请注意
有关如何在 X 轴方向和 Y 轴方向对齐贴片机的说明，请参阅第 4.3.7
节，第
188
页 .
4 设置与调试 《用户手册》 SIPLACE E
4.3 设置贴片机 使用软件版本 SC 708.0 或更新 2014 年 12 月版
186
4.3.6.1 传送导轨高度 950 （选项）
项目编号：03111069-xx，传送导轨高度950
4

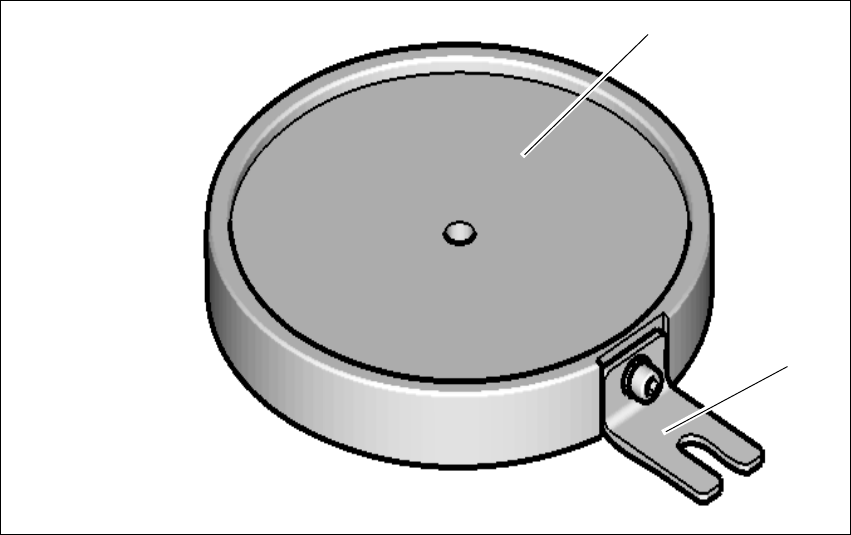

图 4.3 - 3 传送导轨高度 950
(1) 垫块
(2) 支架
(1)
(2)
《用户手册》 SIPLACE E 4 设置与调试
使用软件版本 SC 708.0 或更新 2014 年 12 月版 4.3 设置贴片机
187
4

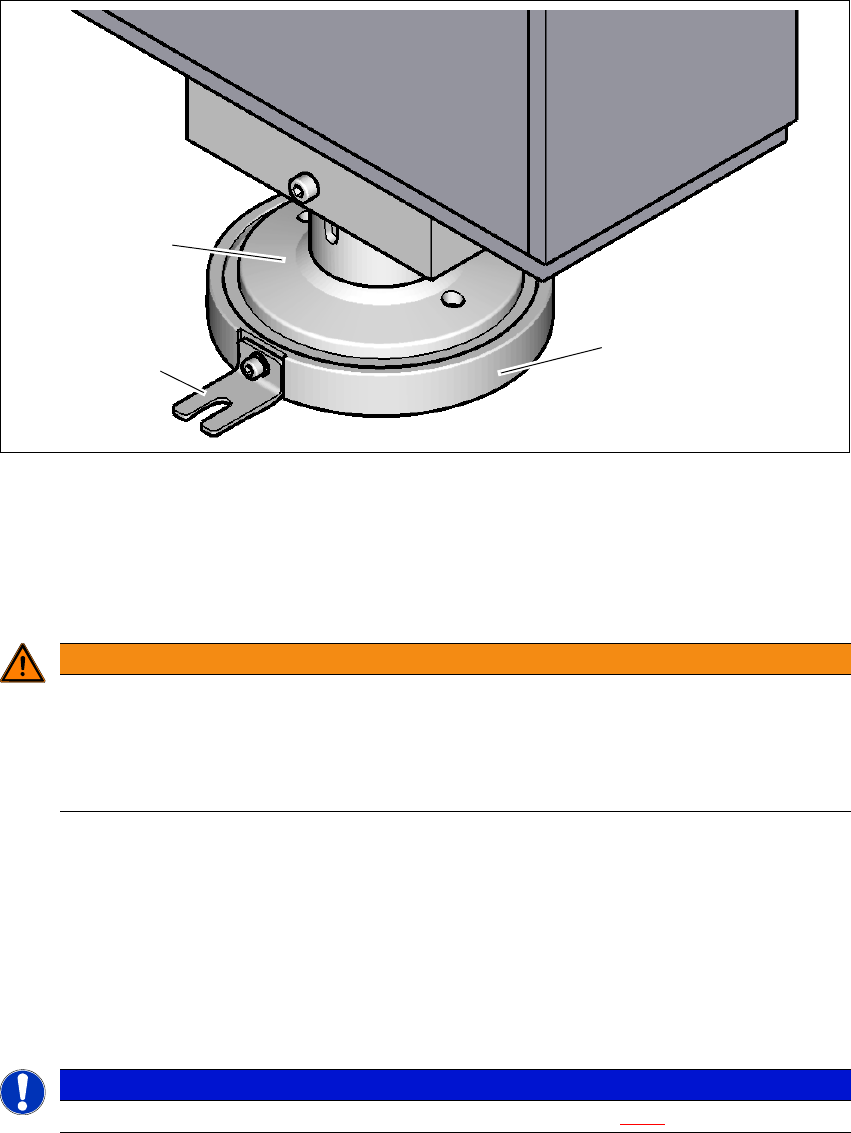

图 4.3 - 4 贴片机支脚，传送导轨高度 950 垫块
(1) 传送导轨高度 950 垫块
(2) 用于固定到贴片机底板的支架
(3) 贴片机支脚
4
将托盘搬运车货叉推到贴片机下方。还可参见
4.3.2
，第
181
页 .
通过托盘搬运车，升高贴片机。
将四个垫块 (1) 置于贴片机的四个支脚下方。
通过托盘搬运车小心地降低贴片机。
在这些垫块的环形梯级内对齐贴片机支脚并将贴片机置于这些垫块 (1) 上。
使用贴片机水平仪在 X 轴方向和 Y 轴方向对齐贴片机。
4
必要时将垫块及支架一起固定到贴片机底板上。
警告
受伤危险！
在贴片机底部进行装配作业时存在发生人身伤害的危险！
通过合适手段固定贴片机。切勿只将托盘搬运车用作支架。
注意，以防砸伤手和脚。
请注意
有关如何在 X 轴方向和 Y 轴方向对齐贴片机的说明，请参阅第 4.3.7
节，第
188
页 .
(1)
(3)
(2)
