《用户手册》 SIPLACE E 4 设置与调试 使用软件版本 SC 708.0 或更新 2014 年 12 月版 4.3 设置贴片机 187 4 图 4.3 - 4 贴片机支脚，传送导轨高度 950 垫 块 (1) 传送导轨高度 950 垫块 (2) 用于固定到贴片机底板 的支架 (3) 贴片机支脚 4 将托盘搬运车货叉推到贴片机 下方。还可参见 4.3.2 ，第 181 页 . 通过托盘搬运车，升高贴片机 。 将四个垫块…
4 设置与调试 《用户手册》 SIPLACE E
4.3 设置贴片机 使用软件版本 SC 708.0 或更新 2014 年 12 月版
186
4.3.6.1 传送导轨高度 950 （选项）
项目编号：03111069-xx，传送导轨高度950
4
图 4.3 - 3 传送导轨高度 950
(1) 垫块
(2) 支架
(1)
(2)
《用户手册》 SIPLACE E 4 设置与调试
使用软件版本 SC 708.0 或更新 2014 年 12 月版 4.3 设置贴片机
187
4
图 4.3 - 4 贴片机支脚，传送导轨高度 950 垫块
(1) 传送导轨高度 950 垫块
(2) 用于固定到贴片机底板的支架
(3) 贴片机支脚
4
将托盘搬运车货叉推到贴片机下方。还可参见
4.3.2
，第
181
页 .
通过托盘搬运车，升高贴片机。
将四个垫块 (1) 置于贴片机的四个支脚下方。
通过托盘搬运车小心地降低贴片机。
在这些垫块的环形梯级内对齐贴片机支脚并将贴片机置于这些垫块 (1) 上。
使用贴片机水平仪在 X 轴方向和 Y 轴方向对齐贴片机。
4
必要时将垫块及支架一起固定到贴片机底板上。
警告
受伤危险！
在贴片机底部进行装配作业时存在发生人身伤害的危险！
通过合适手段固定贴片机。切勿只将托盘搬运车用作支架。
注意，以防砸伤手和脚。
请注意
有关如何在 X 轴方向和 Y 轴方向对齐贴片机的说明，请参阅第 4.3.7
节，第
188
页 .
(1)
(3)
(2)
4 设置与调试 《用户手册》 SIPLACE E
4.3 设置贴片机 使用软件版本 SC 708.0 或更新 2014 年 12 月版
188
4.3.7 对齐贴片机
在没有夹紧的升降台上进行测量。
请遵循 4.3.1 部分，第
180
页中的一般警告。
请遵循 4.3.2 部分，第
181
页中的贴片机运输警告。
有关工具和设备的详细信息，请参阅 4.3.5 部分，第
183
页。
4

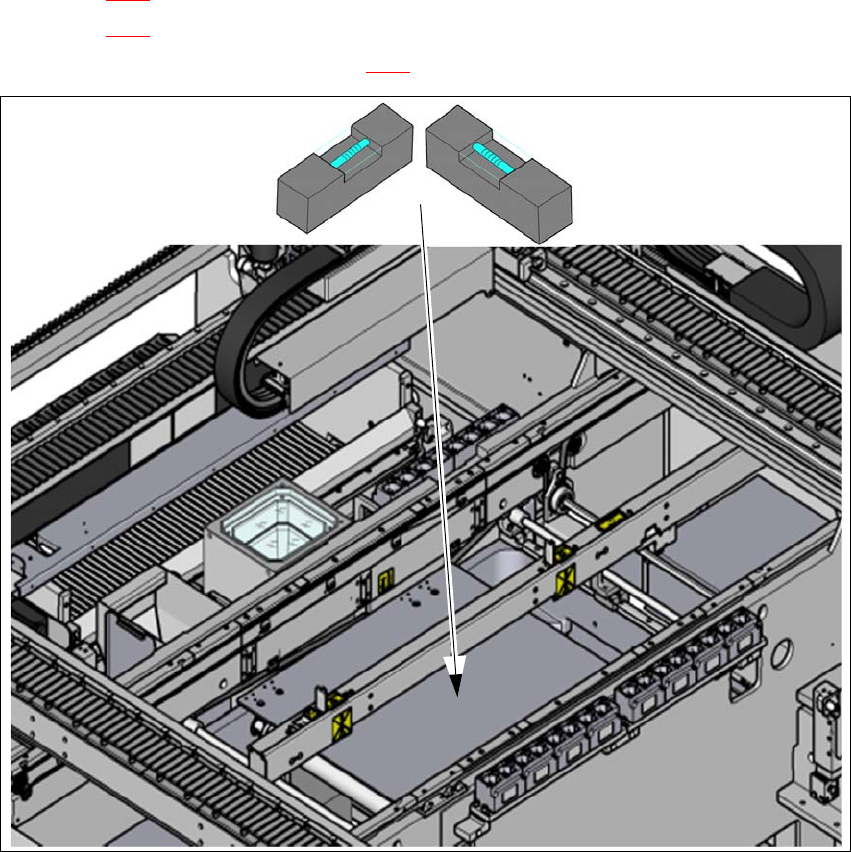

图 4.3 - 5 在 X 轴方向和 Y 轴方形调节贴片机 - 测量程序
将贴片机水平仪 （测量精确度 0.02 mm）置于没有夹紧的升降台 上并沿 X 轴方向和 Y 轴方
向 (1) 进行测量。
沿 Y 轴方向对齐贴片机。测量容差 0.10 mm.
沿 X 轴方向对齐贴片机。测量容差 0.10 mm.
检查 4 个贴片机支脚的承载强度。4 个贴片机支脚必须触地并均匀承载。
以 130 Nm 的扭矩拧紧夹紧螺钉，固定贴片机支脚。
用锤子敲击支脚，检查贴片机支脚的承载强度。
使用水平仪，确保贴片机已被精确对齐。
(1)
