1.2 SIPLACE E 双面贴片机
1.2.1 1 号料位设有固定料台的 SIPLACE E
1

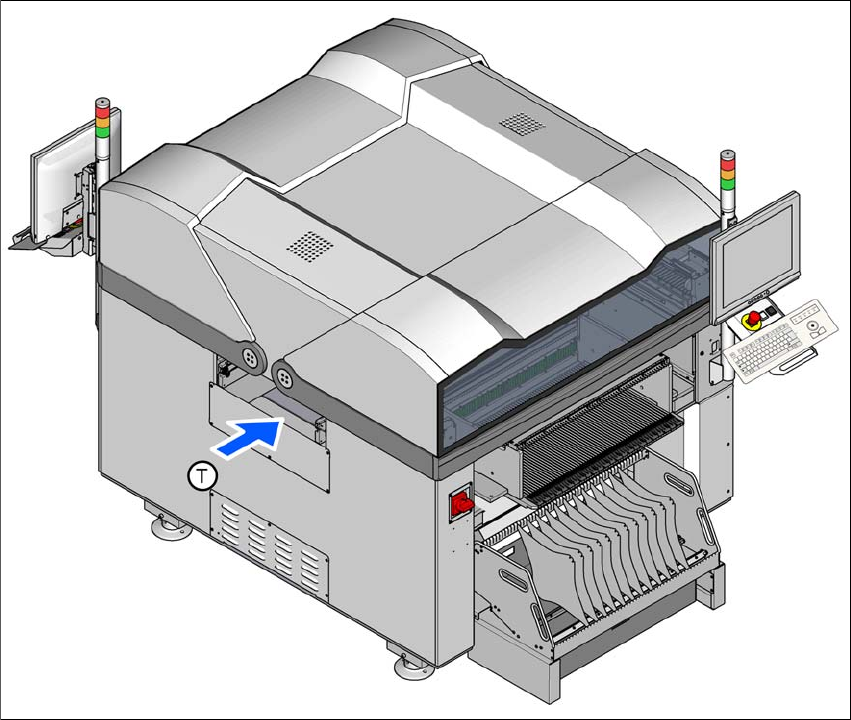

图 1.2 - 1 1 号料位设有固定料台的 SIPLACE E 双面贴片机
(T) PCB 的传送方向
《用户手册》 SIPLACE E 1 介绍
使用软件版本 SC 708.0 或更新 2014 年 12 月版 1.2 SIPLACE E 双面贴片机
19
SIPLACE E 双面贴片机的特性
–高精度
– 高贴片性能 （高级工艺范围）
– 更大的元件贴装范围，可贴装 01005 元件及尺寸最大为 200 mm x 110 mm 的元件。
可采用以下贴片方法处理元件：
– 收集 & 贴片和
– 拾取贴片
SIPLACE E 贴片机设有一根悬臂。有关贴片头配置的总览， 请参阅 3.1.1
部分，第
99
页。
这些悬臂可以通过线性马达实现快速、精确定位，朝 X 轴和 Y 轴方向彼此独立地运行。
SIPLACE E 贴片机支持 SIPLACE 单传送导轨。
有两个可用于输送元件的料位。1 号料位设有一个固定料台，2 号料位设有一个转换料台 , 共 60
个料槽。
1 介绍 《用户手册》 SIPLACE E
1.2 SIPLACE E 双面贴片机 使用软件版本 SC 708.0 或更新 2014 年 12 月版
20
1.2.2 1 号料位设有转换料台的 SIPLACE E 贴片机
1

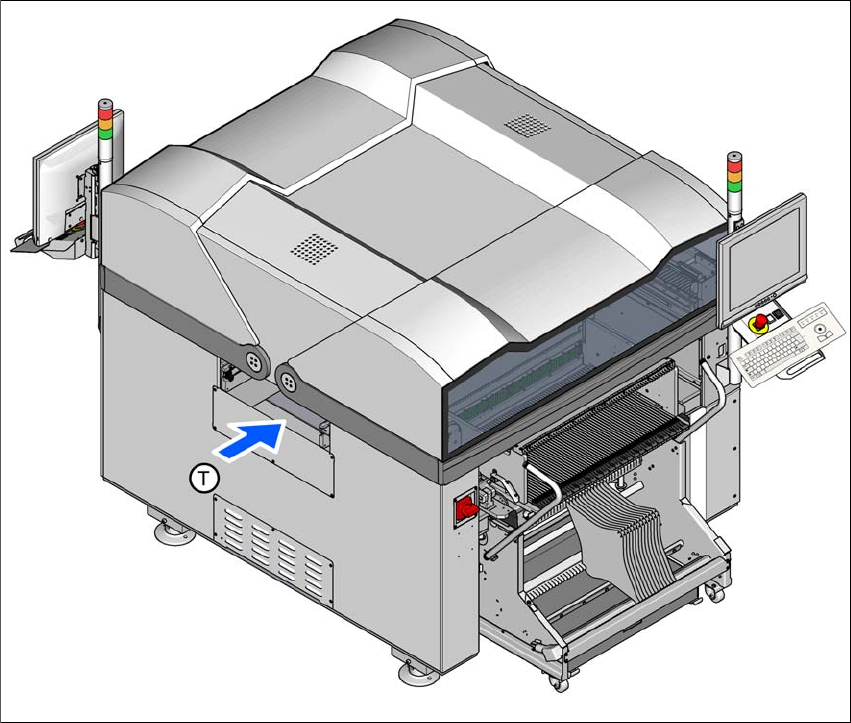

图 1.2 - 2 1 号料位设有转换料台的 SIPLACE E 双面贴片机
(T) PCB 的传送方向
