4 设置与调试 《用户手册》 SIPLACE E 4.4 将转换料台调节至 PCB 传送导轨高度 使用软件版本 SC 708.0 或更新 2014 年 12 月版 190 4.4 将转换料台调节至 PCB 传送导轨高度 可以将转换料台方便快速地调节至以 下 PCB 传送导轨高度： 900 mm 和 930 mm 4 950 mm （选项） 4 4 图 4.4 - 1 转换料台 60 (1) 用于输送高度 900、93 0 和 950 m…
《用户手册》 SIPLACE E 4 设置与调试
使用软件版本 SC 708.0 或更新 2014 年 12 月版 4.3 设置贴片机
189
4.3.8 拆除装运支撑架
装运支撑架连接在线性导轨上。每个悬臂都用两个装运用的支撑架固定在 X 和 Y 轴上。
从悬臂轴上拆除所有装运用的支撑架。
如果需要运输 SIPLACE 贴片机，务必将装运用的支撑架重新安装到传送导轨上。
4.3.9 去除导轨的防腐蚀保护
贴片机交付前进行了防腐蚀保护处理。
4
4
注意事项
缩短轴承和导轨的生产寿命！
如果轴上的防腐蚀保护剂与轴承润滑脂混合，会明显降低轴承和导轨的使用寿命。
因此在调试期间首次来回移动贴片机轴时，应该先去掉所有轴和轴承上的防腐保护
物。
使用清洁和检查说明书中介绍的润滑脂对所有轴和轴承进行润滑。
注意事项
损坏轴承润滑脂的危险！
酒精会破坏导轨槽中的轴承润滑脂。
在清洁导轨和光栅尺时，请确保没有酒精进入引导推车中。
4 设置与调试 《用户手册》 SIPLACE E
4.4 将转换料台调节至 PCB 传送导轨高度 使用软件版本 SC 708.0 或更新 2014 年 12 月版
190
4.4 将转换料台调节至 PCB 传送导轨高度
可以将转换料台方便快速地调节至以下 PCB 传送导轨高度：
900 mm 和 930 mm 4
950 mm （选项） 4
4

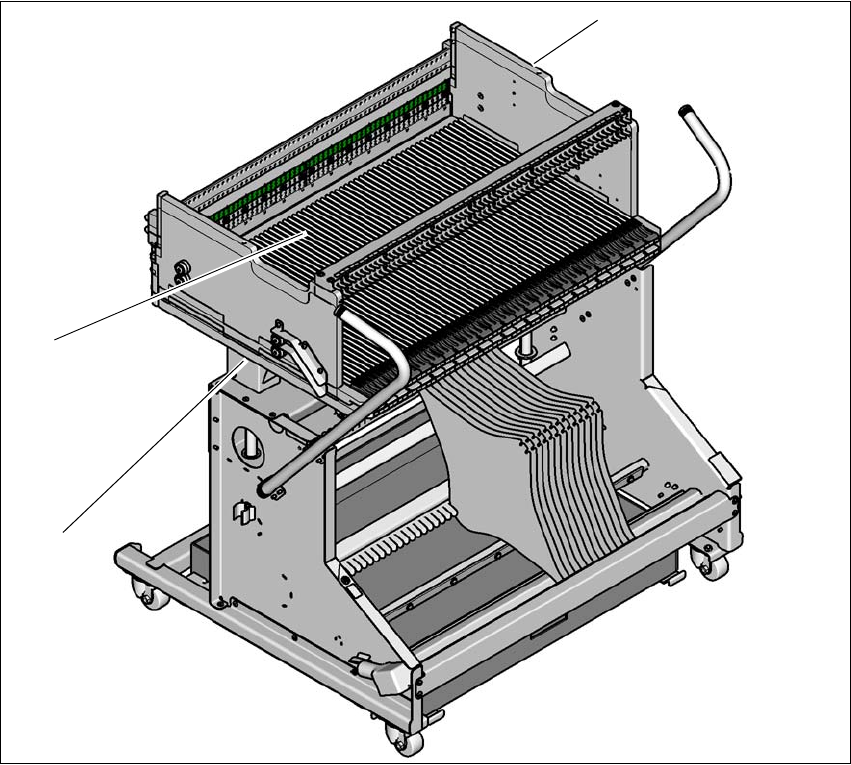

图 4.4 - 1 转换料台 60
(1) 用于输送高度 900、930 和 950 mm 的孔 （位于护盖后面）。
(2) 转换料台
(1)
(2)
(3)
《用户手册》 SIPLACE E 4 设置与调试
使用软件版本 SC 708.0 或更新 2014 年 12 月版 4.4 将转换料台调节至 PCB 传送导轨高度
191
4.4.1 警告说明
4
4.4.2 工具和设备
4
4.4.3 更改转换料台高度
4
4
拧松固定螺钉并将转换料台抬升到所需位置。
安放并拧紧固定螺钉。
警告
由有资质的工作人员调节转换料台高度！
只能允许 有资质的工作人员对转换料台高度进行调节。
始终遵守相关的事故预防规定。
如果想要调整交换料台的高度，请移除交换料台上的所有供料器模块。
4
4
4
转换料台的重量较重！
转换料台的重量较重 （88 kg） ，因此如果搬运不当会导致伤
害。
不要自己单独抬吊 转换料台。
抬吊转换料台时，使用抬吊辅助设备并采用正确的抬吊技
术。
如果不使用抬吊辅助设备抬吊转换料台，就还需要两个人帮
忙。
警告
损坏的危险！
抬升和下放操作可能造成交换料台发生变形。
请将所有供料器模块从转换料台上拆下。
为调节高度，将抬吊辅助设备安装到转换料台上。
警告
有挤手的危险！
抬起或降下转换料台时，有挤手的危险。
抬起或降下转换料台时应小心。
