《用户手册》 SIPLACE E 5 贴片机上的作业 使用软件版本 SC 708.0 或更新 2014 年 12 月版 5.2 控制部件和显示屏 197 5.2 控制部件和显示屏 5.2.1 总览 5 图 5.2 - 1 控制部件和显示屏 5 (1) 主开关 (5) Stop （停止）按钮 （黑色） (2) Start （启动）按钮 （白色） (6) LCD 触摸屏 (3) EMERGEN CY STOP （急停）按钮 (7) 带蜂鸣器…
5 贴片机上的作业 《用户手册》 SIPLACE E
5.1 员工档案 使用软件版本 SC 708.0 或更新 2014 年 12 月版
196
5.1.3 “ 贴片机保养 ” 作业水平
5.1.3.1 任务
客户应具备贴片机保养作业水平，以执行以下任务：
– 安装更换部件
– 编辑贴片机数据
– 更换贴片机选项
– 校准贴片机
– 试验工作台检查
《用户手册》 SIPLACE E 5 贴片机上的作业
使用软件版本 SC 708.0 或更新 2014 年 12 月版 5.2 控制部件和显示屏
197
5.2 控制部件和显示屏
5.2.1 总览
5

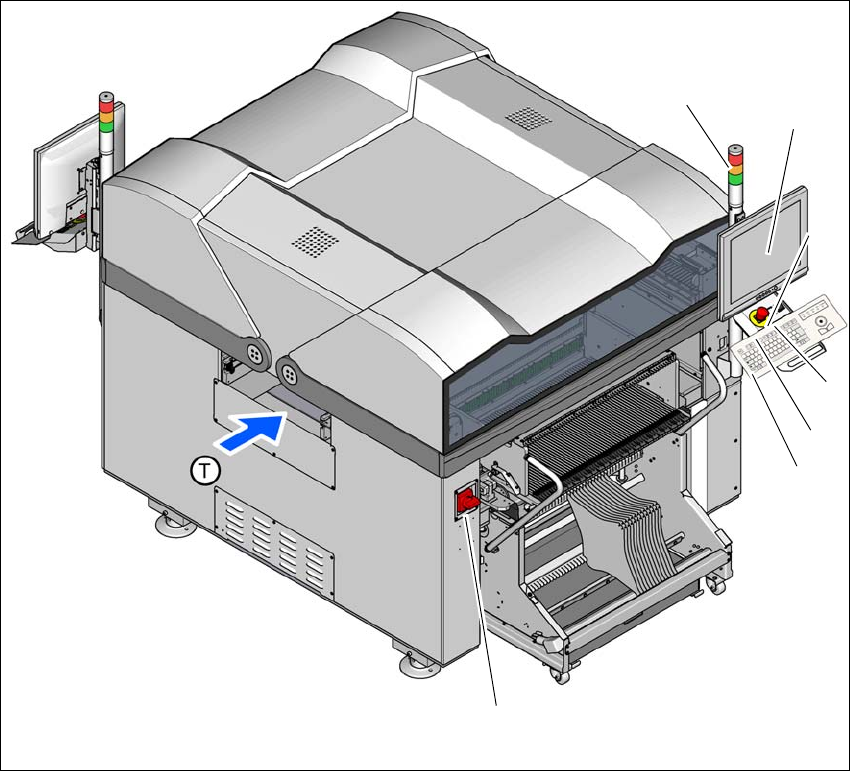

图 5.2 - 1 控制部件和显示屏
5
(1) 主开关 (5) Stop （停止）按钮 （黑色）
(2) Start （启动）按钮 （白色） (6) LCD 触摸屏
(3) EMERGENCY STOP （急停）按钮 (7) 带蜂鸣器的指示灯
(4) 键盘 (T) PCB 传送方向
(1)
(4)
(3)
(2)
(6)
(7)
(5)
5 贴片机上的作业 《用户手册》 SIPLACE E
5.2 控制部件和显示屏 使用软件版本 SC 708.0 或更新 2014 年 12 月版
198
5.2.2 贴片机操作员面板上的控制部件
一个身高 1.40 m 的人即可触摸到所有控制部件。在贴片机两侧均有一个显示器和一个键盘。
Start （启动）按钮和 Stop （停止）按钮位于键盘附近。屏幕上有时会跳出对话，提示您使用按
钮激活某个动作 . 这一特性会使您较容易地激活这些动作并对其进行交互式控制。
主开关 5
主电源开关用于接通、断开贴片机电源。
5
Stop （停止）按钮 （黑色） 5
此按钮用于停止贴片机。
Start （启动）按钮 （白色） 5
开启此按钮或排除故障后可使用此按钮启动贴片机。
EMERGENCY STOP （急停）按钮 5
EMERGENCY STOP （急停）按钮在按下后即被锁定在 ON （开）的位置上。此时，悬臂轴、
转换料台、传送导轨和废料带切割器的电源被断开，贴片头星形轴的电压也被减小。旋转松开按
钮。
LCD 触摸屏 5
在贴片机的两侧各有一块带接触敏感表面 （触摸屏）的平板 LCD 屏幕。
危险
致命电压！
贴片机内的某些部分携带有可能致命的电压 —— 即便主电源开关已被关闭。
