5.10 执行一次目视检查
5.10.1 检查 SIPLACE SmartFeeder E
5

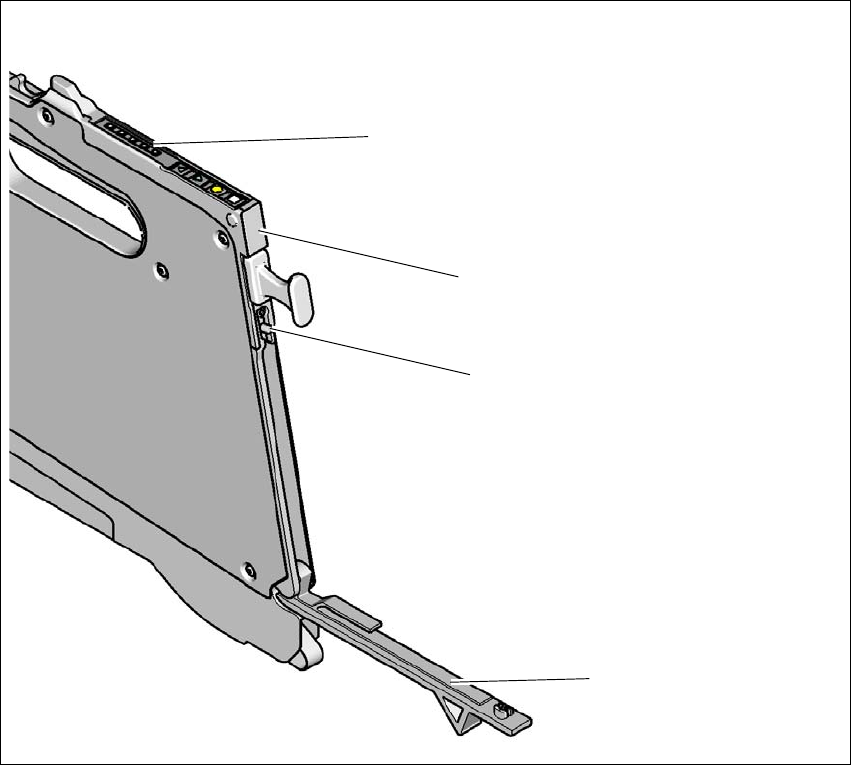

图 5.10 - 1 检查 SIPLACE SmartFeeder E （以 8 mm E 为例）
(1) 翻盖
(2) 刀片
(3) 状态显示灯
(4) LED 显示屏
5
检查确认 SIPLACE SmartFeeder E 的料带薄片拆卸容器是否已满。打开翻盖 （物件 1）。拉
出盖箔，并用剪刀或 8 和 12 mm SIPLACE SmartFeeder E 上的集成刀片 （项目 2）将其剪
断。
5
(1)
(2)
(3)
(4)
《用户手册》 SIPLACE E 5 贴片机上的作业
使用软件版本 SC 708.0 或更新 2014 年 12 月版 5.10 执行一次目视检查
223
5
检查多色状态显示屏。
– 如果亮起绿色，则表示供料器模块处于待机状态。
– 如果亮起橙色，表示存在一个警告信号。LED 相应地发光。
– 如果状态显示灯亮起红色，则表明发生了故障。LED 相应地发光。
SmartFeeder 操作员面板上的 LED 列表和状态显示在第 5.12.1
部分，第
234
页给出。5
如果状态显示灯被关闭，可能有以下原因： 5
– 该供料器模块不在当前设置中。
– 相应供料器模块存在缺陷。
– 相应供料器模块已被停用 （例如，由于压力下降）
5.10.2 适时接合料带
5
5
5.10.3 检查支撑顶针
检查支撑顶针支撑顶针在升降台上的位置：
– 确保支撑顶针不会与 PCB 下侧的元件发生碰撞。
– 此外，还要确保支撑顶针不会与 PCB 传送导轨面板发生碰撞。
注意事项
盖箔回缩的问题 !
如果盖箔发生断裂，即可能导致出现盖箔回缩的问题。
8 和 12 mm 的 SIPLACE SmartFeeder E 上带有一个集成刀片 （项目 2），可方便地剪盖
箔。
请注意
料带接合过晚
料带接合过晚即可能导致停机时间被延长。
及早接合料带，不要使供料器模块中的元件被用完。
请注意
料带接合过早
料带接合过早即可能带来以下后果：当旧料带被卷到新卷盘上时，新卷盘可能会变得过
满而使料带滑落，被夹住。这也将导致发生拾取错误和过长的停机时间。
在准确的时间接合料带，让新、旧料带不会被夹住。
5 贴片机上的作业 《用户手册》 SIPLACE E
5.10 执行一次目视检查 使用软件版本 SC 708.0 或更新 2014 年 12 月版
224
5.10.4 在料带容器中插入分隔板
分隔板有不同的边缘，可以用两种方式插入到料带容器内。如果使用芯轴，分隔板中的芯轴
凹槽朝上。如果不使用芯轴，分隔板的
导圆
边缘朝上。
如图
5.10 - 2
所示插入分隔板并牢记料带容器的最小分区为 2x 分区。这将有助于避免发生贴
片错误。
检查分隔板是否已啮合在三个导轨的同一个位置上。否则，分隔板会发生偏移或弯曲。
5

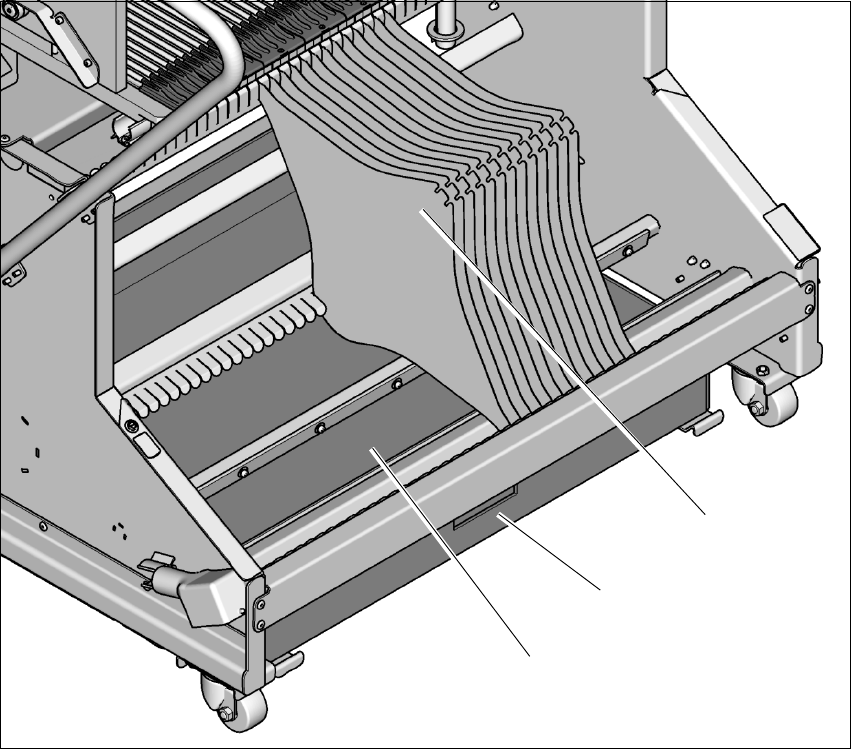

图 5.10 - 2 料带容器中的分隔板
(1) 废料带容器
(2) 料带容器
(3) 分隔板
(1)
(3)
(2)
