5 贴片机上的作业 《用户手册》 SIPLACE E 5.11 设置供料器模块 使用软件版本 SC 708.0 或更新 2014 年 12 月版 226 用锁销将 SIPLACE Smar tFeeder E 锁止在转换料台的适当位置 。从转换料台上拆下供料器模块 的程序如下： 拉动拆卸握柄 （项目 1） 。状态显示屏变为红色 ，然后熄灭。 使用拆卸握柄将供料器模 块从锁止杆 （项目 3）和止动杆 （项目 4）中拉出。 拆下…
《用户手册》 SIPLACE E 5 贴片机上的作业
使用软件版本 SC 708.0 或更新 2014 年 12 月版 5.11 设置供料器模块
225
5.11 设置供料器模块
5.11.1 处理供料器模块时的注意事项
供料器模块是精密器件。所以，处理供料器模块时需要小心。
避免供料器模块撞上障碍物。
切勿将供料器模块摔到地上。
始终使用适当的工具进行清洁和检查。
5.11.2 将 SIPLACE SmartFeeder E 从转换料台上拆下
5

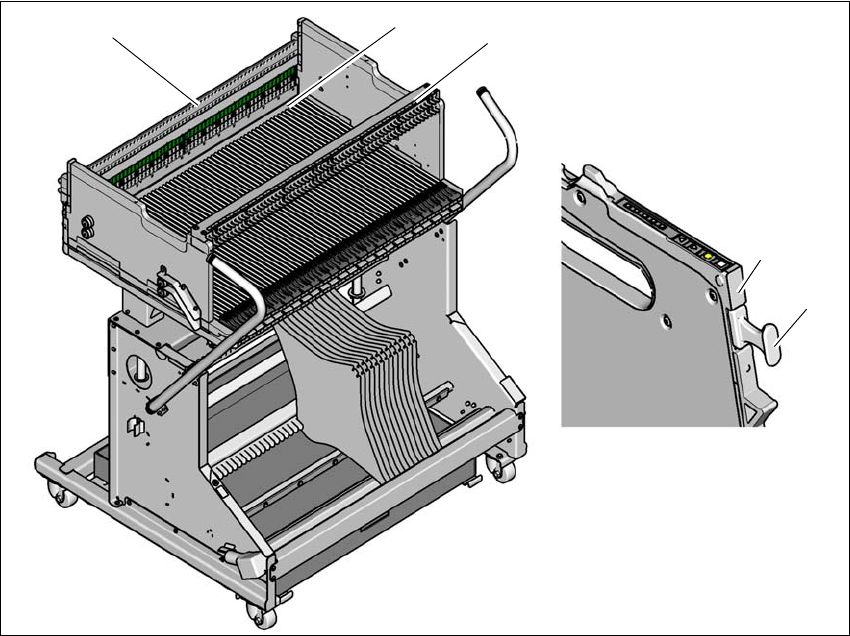

图 5.11 - 1 将 SIPLACE SmartFeeder E 从转换料台上拆下
(1) 移除握柄
(2) 状态显示灯
(3) 供料器锁止杆
(4) 止动杆
(5) 对中杆
如果当前设置中包括供料器模块，状态显示屏 （项目 2） 发绿光。如果当前的设置不包含此供料
器模块，则状态显示灯将保持关闭状态。
(1)
(2)
(5)
(4)
(3)
5 贴片机上的作业 《用户手册》 SIPLACE E
5.11 设置供料器模块 使用软件版本 SC 708.0 或更新 2014 年 12 月版
226
用锁销将 SIPLACE SmartFeeder E 锁止在转换料台的适当位置。从转换料台上拆下供料器模块
的程序如下：
拉动拆卸握柄 （项目 1）。状态显示屏变为红色，然后熄灭。
使用拆卸握柄将供料器模块从锁止杆 （项目 3）和止动杆 （项目 4）中拉出。
拆下供料器模块。注意对中杆 （项目 5）。
《用户手册》 SIPLACE E 5 贴片机上的作业
使用软件版本 SC 708.0 或更新 2014 年 12 月版 5.11 设置供料器模块
227
5.11.3 使用 SIPLACE SmartFeeder E
5.11.3.1 使用 SIPLACE SmartFeeder E 前进行检查
5

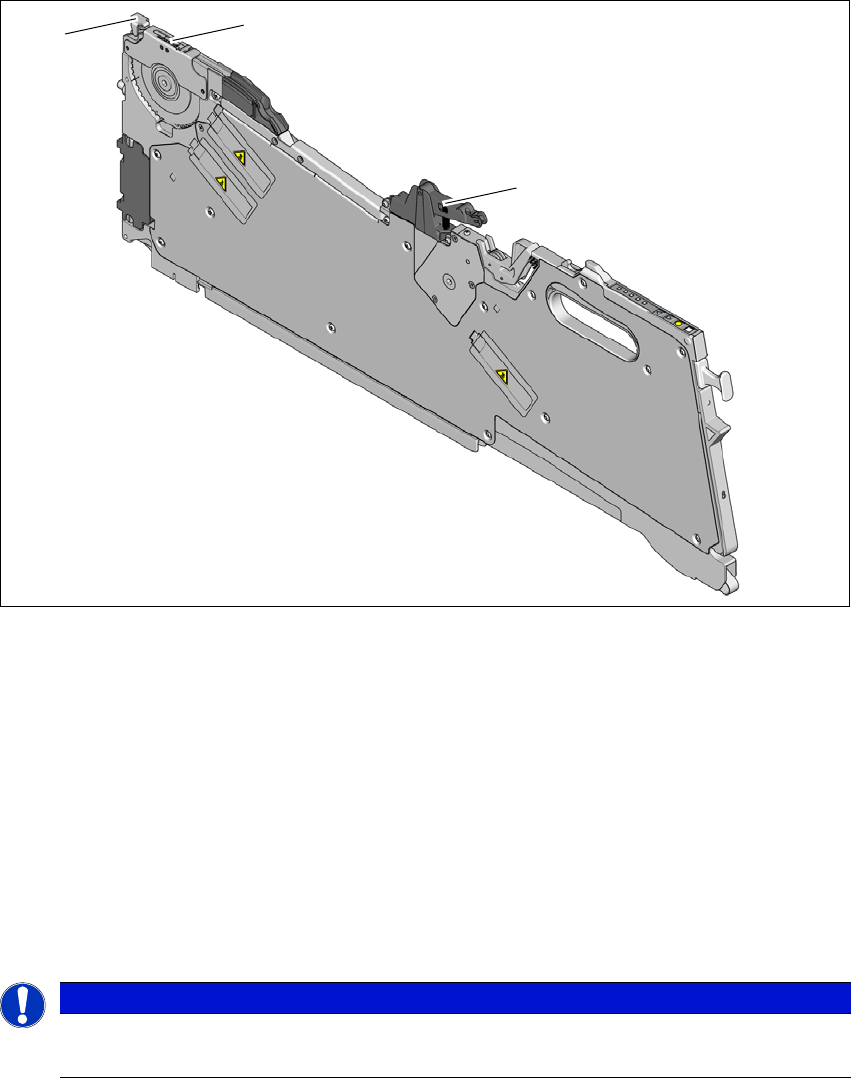

图 5.11 - 2 使用 SIPLACE SmartFeeder E 前进行检查
(1) 盖箔摇杆
(2) 拾取窗口
(3) 抬升和锁定拾取窗口的控制杆
在转换料台上使用供料器模块之前，需注意以下几点：
供料器模块必须状态完好。
轻轻敲击盖箔摇杆 （项目 1），确保没有卡住。
检查确认拾取窗口 （项目 2） 周围区域没有松动元件。
向前轻轻按压控制杆 （项目 3），打开拾取窗口 （项目 2）。这将轻微提升拾取窗口。
5
请注意
料带被插入后，被拉紧的盖箔将持续传送料带并暴露元件。
如果已插入元件料带，请勿按下控制杆。
(1)
(2)
(3)
