6 贴片机扩展部件 《用户手册》 SIPLACE E 6.1 吸嘴交换器 使用软件版本 SC 708.0 或更新 2014 年 12 月版 252 6.1.1.4 装配 在 SIPLACE E 贴 片机中，将吸嘴交换器安装在贴片机机架上。 6 图 6.1 - 4 装配位置 (1) 斜边指向转换料台 COT 插入件 对齐吸嘴交换器，使斜边指向转换 料台 COT 插入件。 6 警告 混合配置会产生碰撞贴片头的危险 ！ 混合配置会产生碰撞…
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.1 吸嘴交换器
251
6.1.1.3 SIPLACE CP14 吸嘴交换器的位置
6

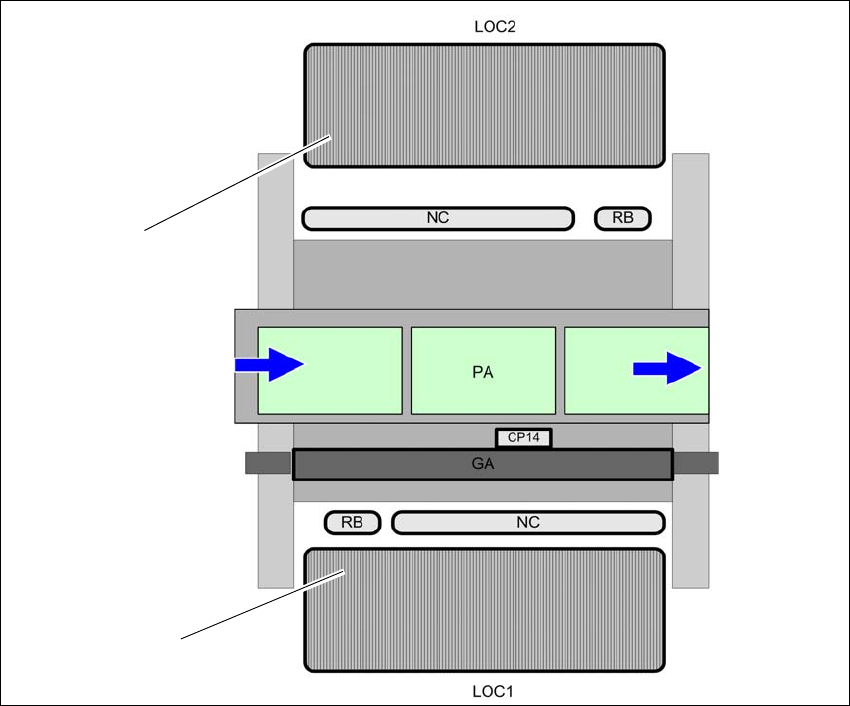

图 6.1 - 3 SIPLACE CP14 吸嘴交换器的位置 - 示例
(1) 1 号料位上的转换料台
(2) 2 号料位上的转换料台
(NC) 吸嘴交换器
(RB) 抛料仓
(PA) 贴片区
(GA) 悬臂
(2)
(1)
6 贴片机扩展部件 《用户手册》 SIPLACE E
6.1 吸嘴交换器 使用软件版本 SC 708.0 或更新 2014 年 12 月版
252
6.1.1.4 装配
在 SIPLACE E 贴片机中，将吸嘴交换器安装在贴片机机架上。
6

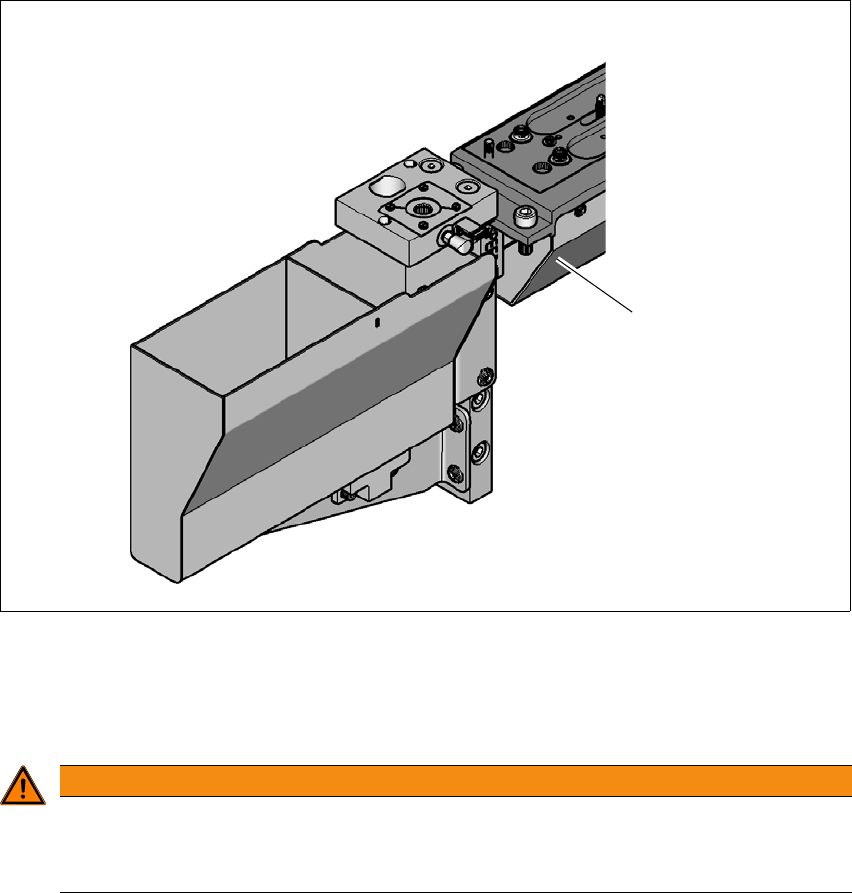

图 6.1 - 4 装配位置
(1) 斜边指向转换料台 COT 插入件
对齐吸嘴交换器，使斜边指向转换料台 COT 插入件。
6
警告
混合配置会产生碰撞贴片头的危险！
混合配置会产生碰撞贴片头的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
(1)
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.1 吸嘴交换器
253
6.1.1.5 操作注意事项
当您第一次用某种类型的吸嘴装满吸嘴盘时，请贴上一个不干胶标签以辨明类型。
6
打开锁定板，并将吸嘴放入吸嘴保持件中。
关闭锁定板，以防止吸嘴从吸嘴盘中掉出。
6
6
有关吸嘴交换器的编程，见 《SIPLACE Pro 用户手册》。
6.1.1.6 更换吸嘴盘
按下控制杆 （项目 1，图
6.1 - 5
，第 254 页），将吸嘴盘从按扣 （项目 5，图
6.1 - 5
，第
254
页）. 将吸嘴盘抬离底座。
6
请注意
在贴片机外填装吸嘴盘，并始终更换整个吸嘴盘。
注意事项
装满吸嘴盘！
在您装载吸嘴盘前，确保 SIPLACE CP14 上的所有吸嘴都已返回到它们的吸嘴盘
中。
请注意
堵塞的危险！
如果元件掉落在吸嘴盘上，就会有锁定板被堵塞的危险。
不要让元件掉落在吸嘴盘上。
因此您需要定期清洁吸嘴盘和空闲料位。
警告
凸出的控制杆碰撞贴片头的危险
所有凸出在吸嘴盘 （图
6.1 - 5
中的物件 1）上方的控制杆都有可能带来碰撞贴片头的危
险。
因此您必须确保控制杆没有凸出在吸嘴盘上方。
