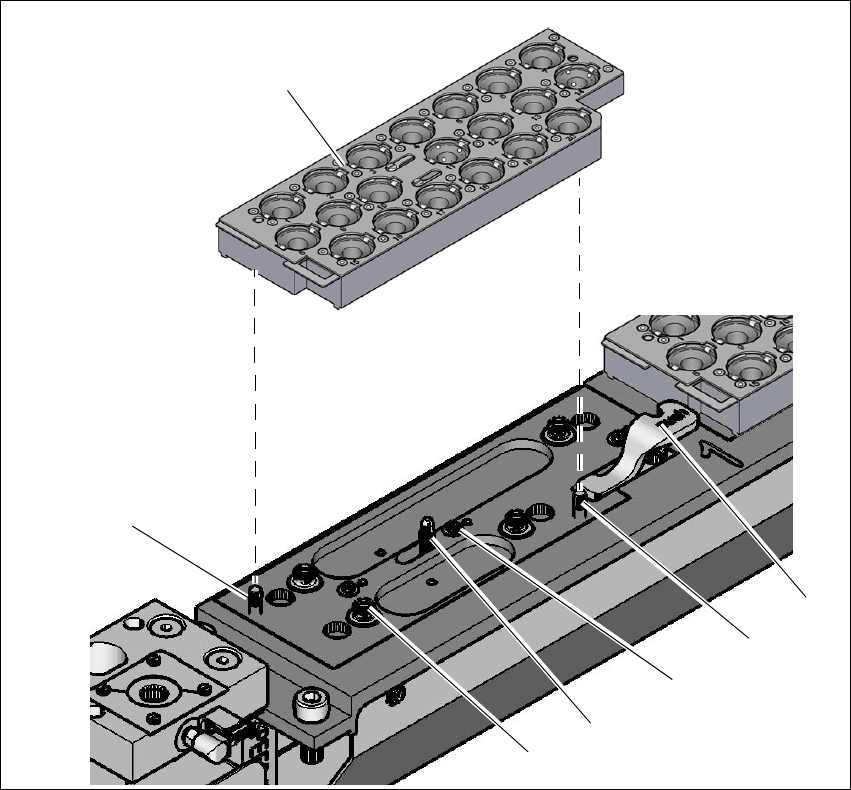

6 贴片机扩展部件 《用户手册》 SIPLACE E 6.1 吸嘴交换器 使用软件版本 SC 708.0 或更新 2014 年 12 月版 254 6 图 6.1 - 5 SIPLACE CP14 的吸嘴交换器 - 交换 吸嘴盘 (1) 抬升吸嘴盘的控制杆 (2) 平行销，用于啮合吸嘴 盘上的对中孔 (3) 触发微型开关的弹簧销 （3 x） (4) 滑动机制的插销，移动 锁定板 (5) 按扣的珠子 (6) 平行销，用于啮合吸嘴 盘上的卡…
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.1 吸嘴交换器
253
6.1.1.5 操作注意事项
当您第一次用某种类型的吸嘴装满吸嘴盘时，请贴上一个不干胶标签以辨明类型。
6
打开锁定板，并将吸嘴放入吸嘴保持件中。
关闭锁定板，以防止吸嘴从吸嘴盘中掉出。
6
6
有关吸嘴交换器的编程，见 《SIPLACE Pro 用户手册》。
6.1.1.6 更换吸嘴盘
按下控制杆 （项目 1，图
6.1 - 5
，第 254 页），将吸嘴盘从按扣 （项目 5，图
6.1 - 5
，第
254
页）. 将吸嘴盘抬离底座。
6
请注意
在贴片机外填装吸嘴盘，并始终更换整个吸嘴盘。
注意事项
装满吸嘴盘！
在您装载吸嘴盘前，确保 SIPLACE CP14 上的所有吸嘴都已返回到它们的吸嘴盘
中。
请注意
堵塞的危险！
如果元件掉落在吸嘴盘上，就会有锁定板被堵塞的危险。
不要让元件掉落在吸嘴盘上。
因此您需要定期清洁吸嘴盘和空闲料位。
警告
凸出的控制杆碰撞贴片头的危险
所有凸出在吸嘴盘 （图
6.1 - 5
中的物件 1）上方的控制杆都有可能带来碰撞贴片头的危
险。
因此您必须确保控制杆没有凸出在吸嘴盘上方。
