《用户手册》 SIPLACE E 6 贴片机扩展部件 使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.1 吸嘴交换器 257 6.1.2.1 说明 有两个不同的吸嘴交换器。一个 可容纳配有 2 个吸嘴库的 4 个 吸嘴盘，另一个可容纳配有 2 个吸 嘴库的 8 个吸嘴盘。 目前可选用两种不同类型的吸嘴 盘：标准吸嘴盘和容纳特殊吸嘴或夹持器的吸嘴 盘。吸嘴盘被安 放在一个共用的支撑件上。每个 吸嘴盘利用两个平行销对中…
6 贴片机扩展部件 《用户手册》 SIPLACE E
6.1 吸嘴交换器 使用软件版本 SC 708.0 或更新 2014 年 12 月版
256
6.1.2 SIPLACE TH/SIPLACE PP 的吸嘴交换器
项目编号：03108343-xx，SIPLACE TH、SIPLACE E 上的吸嘴交换器，1 号料位
项目编号：03113120-xx，SIPLACE TH、SIPLACE E 上的吸嘴交换器，2 号料位
项目编号：03103613-xx，用于 2 个吸嘴P&P 的吸嘴盘
项目编号：03109863-xx，用于 1 个吸嘴 P&P 的吸嘴盘
6

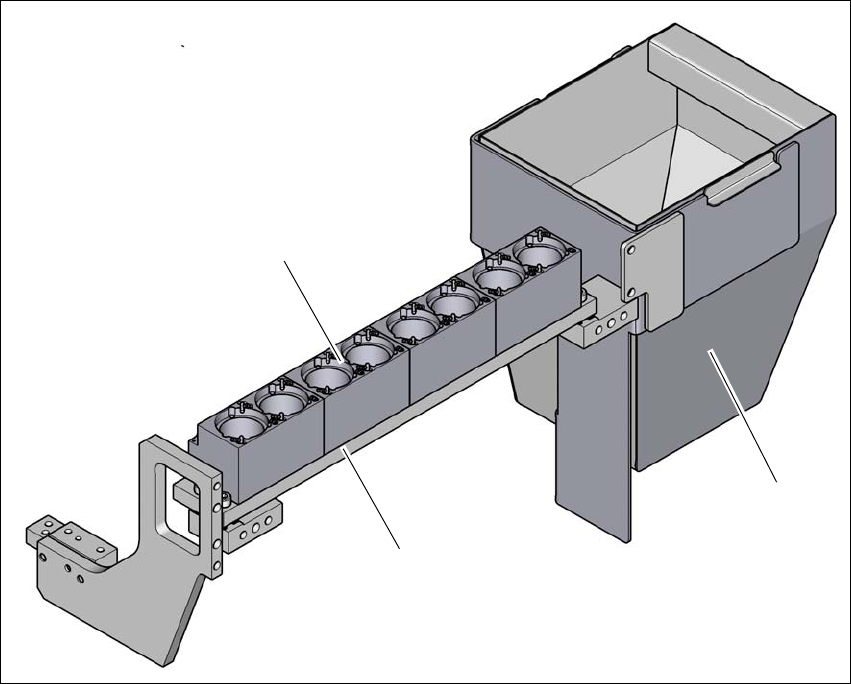

图 6.1 - 6 SIPLACE TH/SIPLACE PP 的吸嘴交换器 （示例）
(1) 吸嘴交换器吸嘴盘 （2 个吸嘴 P&P）
(2) 元件抛料仓
(3) 吸嘴交换器
(3)
(2)
(1)
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.1 吸嘴交换器
257
6.1.2.1 说明
有两个不同的吸嘴交换器。一个可容纳配有 2 个吸嘴库的 4 个吸嘴盘，另一个可容纳配有 2 个吸
嘴库的 8 个吸嘴盘。
目前可选用两种不同类型的吸嘴盘：标准吸嘴盘和容纳特殊吸嘴或夹持器的吸嘴盘。吸嘴盘被安
放在一个共用的支撑件上。每个吸嘴盘利用两个平行销对中，并用 2 颗埋头螺钉固定在位。
6

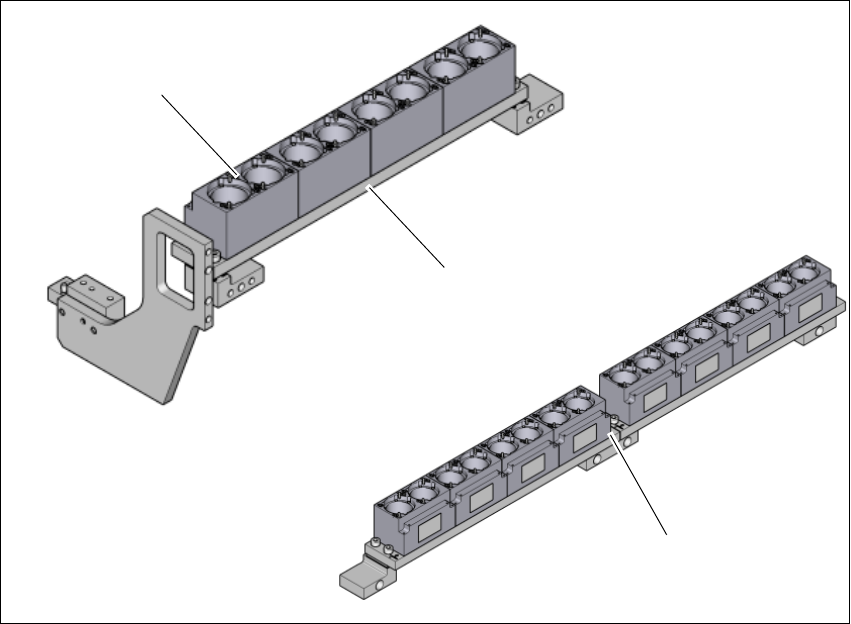

图 6.1 - 7 SIPLACE TH/SIPLACE PP 的吸嘴交换器吸嘴盘
(1) 用于 2 吸嘴的吸嘴盘
(2) 吸嘴交换器，带 4 x 2 吸嘴盘
(3) 吸嘴交换器，带 8 x 2 吸嘴盘
(1)
(2)
(3)
6 贴片机扩展部件 《用户手册》 SIPLACE E
6.1 吸嘴交换器 使用软件版本 SC 708.0 或更新 2014 年 12 月版
258
6.1.2.2 技术数据
6
6
SIPLACE TH 的吸嘴交换器
吸嘴保持件的数量 最多 16 个
对于特殊吸嘴或夹持器最多 4 个
吸嘴类型 5xx，标准
4xx，带适配器
8xx，带适配器
9xx，带适配器
吸嘴交换时间 约 2 s
