《用户手册》 SIPLACE E 6 贴片机扩展部件 使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.2 2 号料位上的操作员面板 (HMI) 277 6.2 2 号料位上的操作员面板 (HMI) 项目编号：03113590 -xx，人机界面，2 号料位 对于 1 号料位 上只有一个操作员面板 (HMI) 的贴片机，可以在 2 号料位加装其他 H MI。 6 图 6.2 - 1 2 号料位上的操作员面板 (HMI)
6 贴片机扩展部件 《用户手册》 SIPLACE E
6.1 吸嘴交换器 使用软件版本 SC 708.0 或更新 2014 年 12 月版
276
6
图 6.1 - 20 SIPLACE CP14 的吸嘴交换器 - 交换吸嘴盘
(1) 抬升吸嘴盘的控制杆
(2) 平行销，用于啮合吸嘴盘上的对中孔
(3) 触发微型开关的弹簧销 （3 x）
(4) 滑动机制的插销，移动锁定板
(5) 按扣的珠子
(6) 平行销，用于啮合吸嘴盘上的卡槽
(7) 吸嘴盘
将吸嘴盘置于按扣的珠子上 （项目 5，图
6.1 - 5
，第
254
页）。
6
平坦地下压吸嘴盘让按扣的珠子可以同时与所有按扣啮合。
请注意
6
插入前，对齐吸嘴盘，使对中销 （项目 2 和 6，图
6.1 - 5
，第
254
页）滑入对中孔
和卡槽中。
(1)
(3)
(4)
(5)
(7)
(6)
(2)
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.2 2 号料位上的操作员面板 (HMI)
277
6.2 2 号料位上的操作员面板 (HMI)
项目编号：03113590-xx，人机界面，2 号料位
对于 1 号料位上只有一个操作员面板 (HMI) 的贴片机，可以在 2 号料位加装其他 HMI。
6
图 6.2 - 1 2 号料位上的操作员面板 (HMI)
6 贴片机扩展部件 《用户手册》 SIPLACE E
6.3 SIPLACE JTF-MW 使用软件版本 SC 708.0 或更新 2014 年 12 月版
278
6.3 SIPLACE JTF-MW
项目编号：03118894-xx，SIPLACE JTF-MW
6

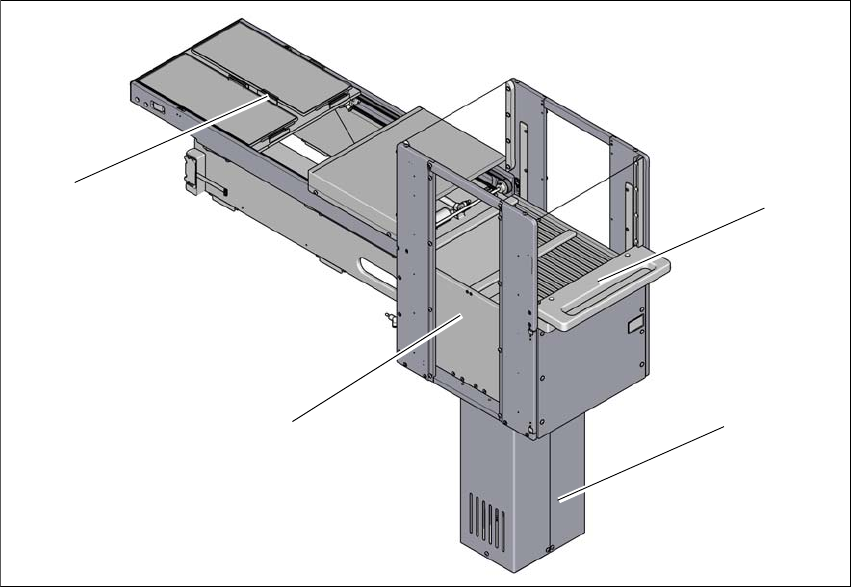

图 6.3 - 1 SIPLACE JTF-MW
(1) 抬起马达盖
(2) 馈送推杆构件
(3) 传送导轨
(4) 带吸嘴盘的塔式模块
6.3.1 说明
SIPLACE JTF-MW 是一款用于标准 JEDEC 华夫盘的自动快捷的交换器。在 SIPLACE E 贴片机
上，可将 JTF-MW 托盘供料器安装到转换料台上。SIPLACE JTF-MW 占据转换料台上一块固定
的料槽区域。
– SIPLACE JTF-MW
SIPLACE JTF-MW 在暗盒中最多储存 30 个 JEDEC 华夫盘并根据需要提供。因此，在变化
的交换时间内可向贴片机提供不同类型的元件。 6
(2)
(1)
(3)
(4)
