《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.3 SIPLACE JTF-MW
283
6.3.5.3 在 SIPLACE JTF-MW 上有挤压的危险
SIPLACE JTF-MW 区域有挤压的危险 6
– 吸嘴盘和推杆构件
–托盘夹
– 托盘夹气缸
– 供料器底座 - 可移动托盘堆栈
– 分离杆凹槽
– 供料器底座 - 可移动托盘堆栈
– 托盘返回构件
– 供料器底座 - 传动带
6.3.5.4 运输模块的安全须知
6
危险
有挤压危险
操作期间有挤压受伤的危险或者手或宽松衣服被供料器卡住的危险
遵循正确搬运的说明和安全须知。
供料器运转时，不要将手伸入供料器中。
保持足够的安全距离。
注意事项
重量较重
因为模块重量较重，如果不正确搬运，可能会导致伤害。
不要单独抬吊或搬运该模块。
拆卸期间，始终记住 SIPLACE JTF-MW 较重 （~ 60 kg）。您可能需要其他人的帮助。
6 贴片机扩展部件 《用户手册》 SIPLACE E
6.3 SIPLACE JTF-MW 使用软件版本 SC 708.0 或更新 2014 年 12 月版
284

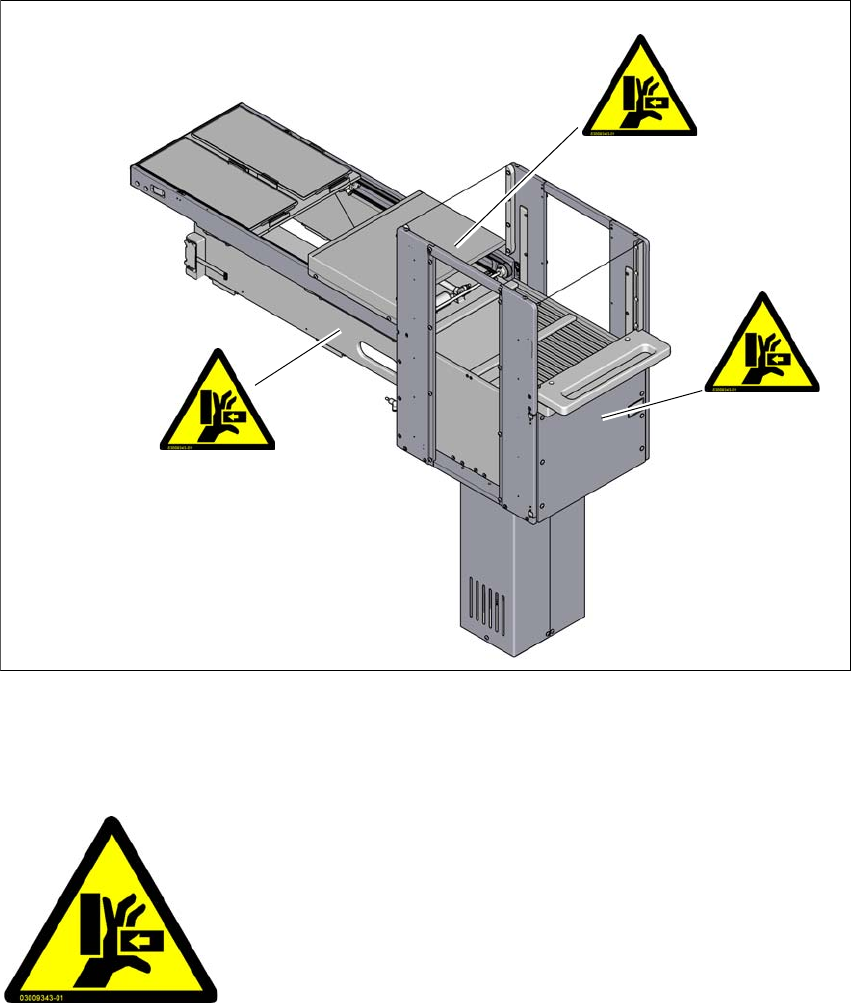

6.3.5.5 SIPLACE JTF-MW 上的警告标签
6
图 6.3 - 4 SIPLACE JTF-MW 上的警告标签
– W204，项目编号：03009343-01
警告标签 W204
6
每个 SIPLACE JTF-MW 上的数量：3
W 204
W 204
W 204
6
6
6
有挤压危险！
将手伸入此位置将导致手臂或手部受伤。
SIPLACE JTF-MW 运转期间，不要将手伸入其中
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.4 手动托盘固定器 E
285
6.4 手动托盘固定器 E
项目编号：03113012-xx，手动托盘固定器E （速度）
项目编号：03113327-xx，手动托盘固定器E （活动）
6

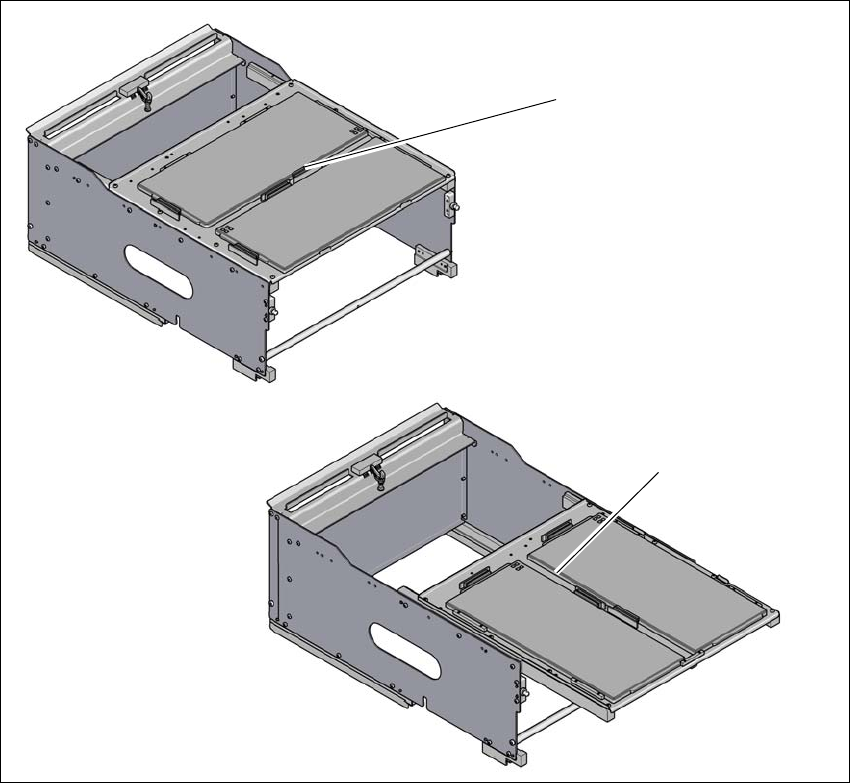

图 6.4 - 1 手动托盘固定器 E
(1) 手动托盘固定器 E （速度）
(2) 手动托盘固定器 E （活动）
手动托盘固定器用在 SIPLACE E 贴片机的 2 号料位上，用于同时为 2 个标准 JEDEC 华夫盘提供
托盘支撑件。 借助手动托盘固定器可快速地将元件输送到 JEDEC 华夫盘上。
如果没有华夫盘固定器，您可以使用 SIPLACE E 转换料台或固定料台上的所有 60 个供料器料
槽。当为 SIPLACE E 单面贴片机时，用一块板 （Arbitray Plate E）替代用于进行手动托盘固定
器设置的转换料台 / 固定料台。
(1)
(2)
