6 贴片机扩展部件 《用户手册》 SIPLACE E 6.6 长印制电路板选项 （LBO） 使用软件版本 SC 708.0 或更新 2014 年 12 月版 290 6.6 长印制电路板选项 （LBO） “ 长印制电路板 ” 选项允许对超 过指定长度的印制电路板进行贴装。 项目编号：03108019-xx LBO E，1030 右侧 项目编号：03110518-xx LBO E，1200 右侧 项目编号：03110458-xx LBO …
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.5 静止元件摄像机
289
6.5.2 静止元件摄相机，33 型，GigE
项目编号：03112784-xx，静止元件摄相机，33 型，GigE
6.5.2.1 结构
6

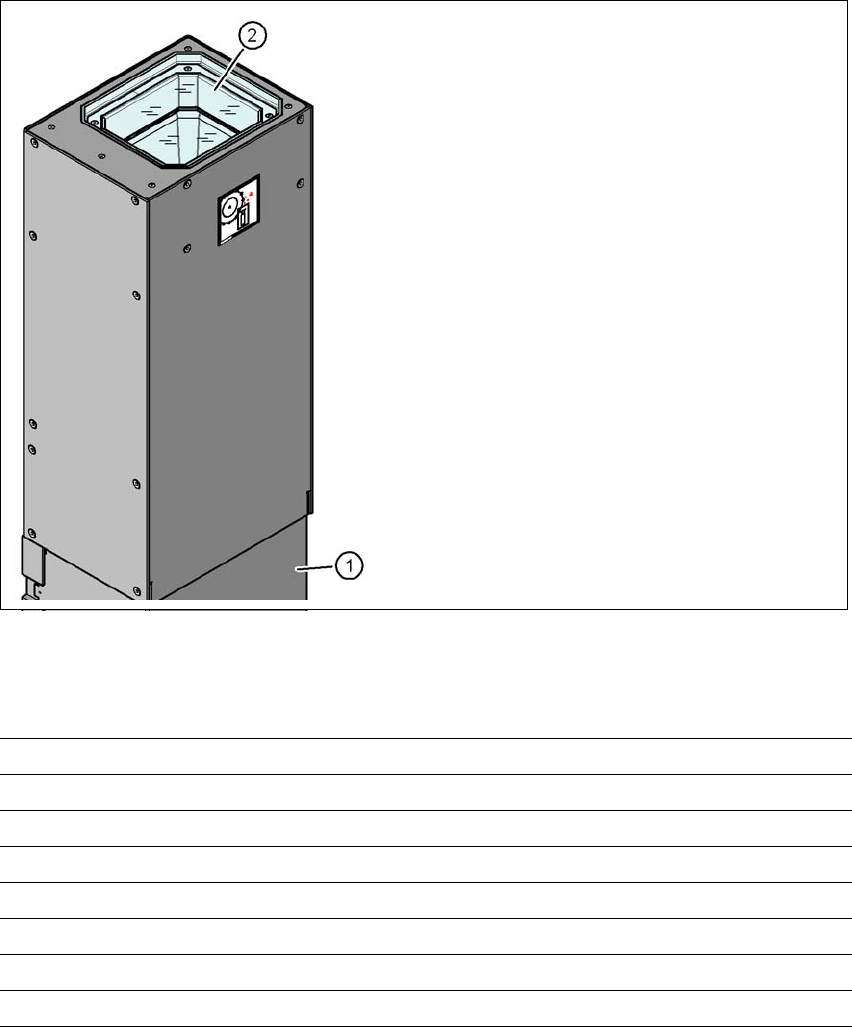

图 6.5 - 2 静止 P&P 元件摄像机的结构，33 型，GigE
6.5.2.2 技术数据
6
(1) 带集成摄相机和摄相机放大器的摄相机
外壳
(2) 玻璃板 - 照明等级和镜头等级如下
元件尺寸 1.0 mm x 0.5 mm 至 55 mm x 45 mm
元件范围 0402、MELF、SO、PLCC、QFP、电解质电容器和 BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.35 mm
最小球面管脚直径 0.2 mm
视场 65 mm x 50 mm
照明类型 前方照明 （6 级，可按需要编程）
6 贴片机扩展部件 《用户手册》 SIPLACE E
6.6 长印制电路板选项 （LBO） 使用软件版本 SC 708.0 或更新 2014 年 12 月版
290
6.6 长印制电路板选项 （LBO）
“ 长印制电路板 ” 选项允许对超过指定长度的印制电路板进行贴装。
项目编号：03108019-xx LBO E，1030 右侧
项目编号：03110518-xx LBO E，1200 右侧
项目编号：03110458-xx LBO E，1030 左侧
项目编号：03110459-xx LBO E，1200 左侧
《用户手册》 SIPLACE E 6 贴片机扩展部件
使用软件版本 SC 708.0 或更新 2014 年 12 月版 6.7 SIPLACE 准备料台 E
291
6.7 SIPLACE 准备料台 E
项目编号：03112358-xx，SIPLACE 准备料台 E
SIPLACE 准备料台 E 最多可容纳 60 个 SIPLACE SmartFeeder 8 mm E- （含元件盘架）（尺寸
7 英寸、10 英寸、13 英寸、15 英寸和 17 英寸）。可从顶部放置供料器或沿突出的导轨曲线滑
动。将供料器止动销插入导板的插槽中，对齐各供料器。借助 SIPLACE 准备料台 E，不使用工具
就可以固定和拆卸 SIPLACE PowerAdaptor E。
6
图 6.7 - 1 SIPLACE 准备料台 E
(1) 导轨曲线
(2) 供料器停车装置
(3) SIPLACE SmartFeeder E
(4) SIPLACE PowerAdaptor E 的安装界面
(5) 料带卷盘容器
(4)
(3)
(2)
(5)
(1)
