6.8 电源 COT E
项目编号：03114427-xx，电源COT E
6

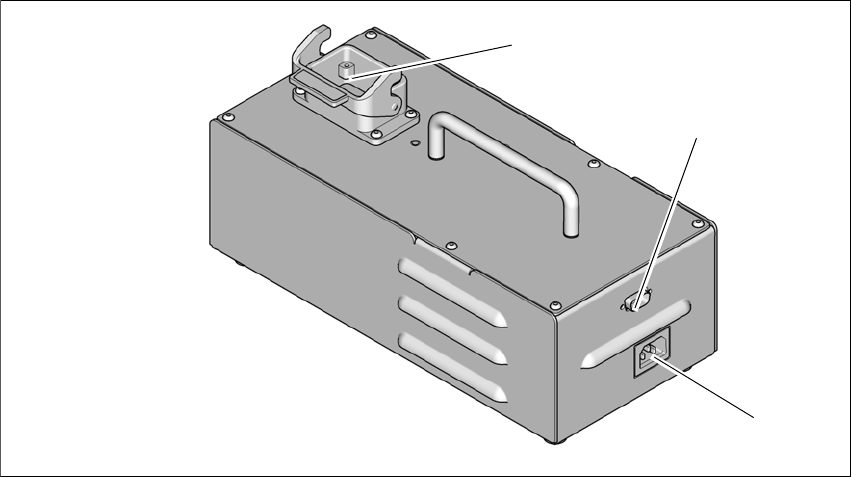

图 6.8 - 1 电源 COT E
(1) Harting 连接器
(2) D-sub 连接器
(3) 电源连接器
Harting 连接器
PowerSupply COT E 通过 Harting 连接器向 E 系列转换料台 (COT) 提供 25V 10A 的功率输出。
还可以通过此连接器进行数据传输，因此可以与转换料台上的供料器进行通信。
D-sub 连接器
D-sub 连接器用于通过 CAN 总线电缆与设置中心相连。这样，用户就可以远程 （远离贴片机）
对转换料台上的供料器进行编程和设置。
电源连接器
该模块配有用于与壁式插座相连的 2 根电源软线。根据您所在地区可用的壁式插座类型，请选择
正确的电源软线。交流输入端电压和频率的接收范围较大 （100-240 VAC，50-60 Hz）。
接通模块后，模块顶部保护盖上的绿色 LED 发光。
(3)
(2)
(1)
