《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.2 警告标签
47
2.2.1.5 警告标签 EMS （美国）
2
警告标签 EMS （美国），图
2.2 - 4
，第
44
页，项目编号 03113900-01
每台贴片机上的数量：
SIPLACE E 双面贴片机：无 2
SIPLACE E 单面贴片机：2 号料位上设一个。 2
2.2.1.6 警告标签 W203
2
W203，图
2.2 - 1
，第
41
和
2.2 - 2
页，第
42
页，项目编号 03009342-01
每台贴片机上的数量：
SIPLACE E 双面贴片机：4 2
SIPLACE E 单面贴片机：4 2
2
2
2

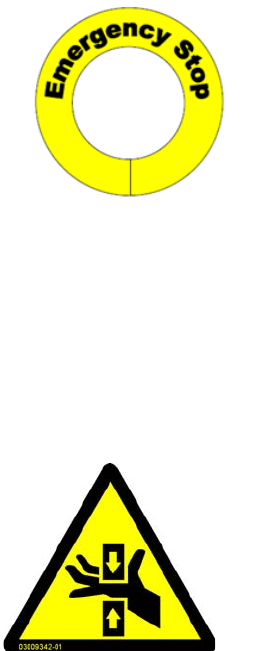

单面贴片机 1 号料位和 2 号料位 EMERGENCY STOP （急停）
按钮上的警告标签。适用于澳大利亚、加拿大、墨西哥和美国。
2
2
2
有挤压危险！
将手伸入此位置将导致手臂或手部受伤。
贴片机运行时，不要将手伸到贴片机内部！
2 操作安全 《用户手册》 SIPLACE E
2.2 警告标签 使用软件版本 SC 708.0 或更新 2014 年 12 月 版
48
2.2.1.7 警告标签 W204
2
W204，图
2.2 - 1
，第
41
和
2.2 - 2
页，第
42
页，项目编号 03009343-01
每台贴片机上的数量：
SIPLACE E 双面贴片机：4 2
SIPLACE E 单面贴片机：4 2
2.2.1.8 W- 一般警告，监控器上的标签
2
W- 一般警告标签，图
2.2 - 1
，第
41
页，第
2.2 - 2
页，第
42
页，第
2.2 - 3
页，第
43
页和第
2.2 - 4
页，第
44
页
每台贴片机上的数量：
SIPLACE E 双面贴片机：2 2
SIPLACE E 单面贴片机：1 2
2
2
2
2
有挤压危险！
将手伸入此位置将导致手臂或手部受伤。
贴片机运行时，不要将手伸到贴片机内部。
2
2
2
一般警告 -
有磨损和损坏部件的危险！
装载程序后从一侧端口拔出 USB。
如果不拔出 USB，接触时可能导致磨损 / 小割口或 USB 端口损
坏。
《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.2 警告标签
49
2.2.2 贴片机上的警告标签
图 2.2 - 5 贴片机上的警告标签 - 第 1 部分
2
– W202 共享，项目编号 03012700-01 （悬臂两侧）
– W- 磁场，Y 轴
– W204，项目编号：03009343-01，在跟踪 IF/VBI 的保护盖上
– W206，在主开关的侧保护盖上
– W206，在 MGCU 的保护盖上
W- 磁场
W 202 共享
W- 磁场
W 202 共享
W206
W204
