《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.2 警告标签
49
2.2.2 贴片机上的警告标签

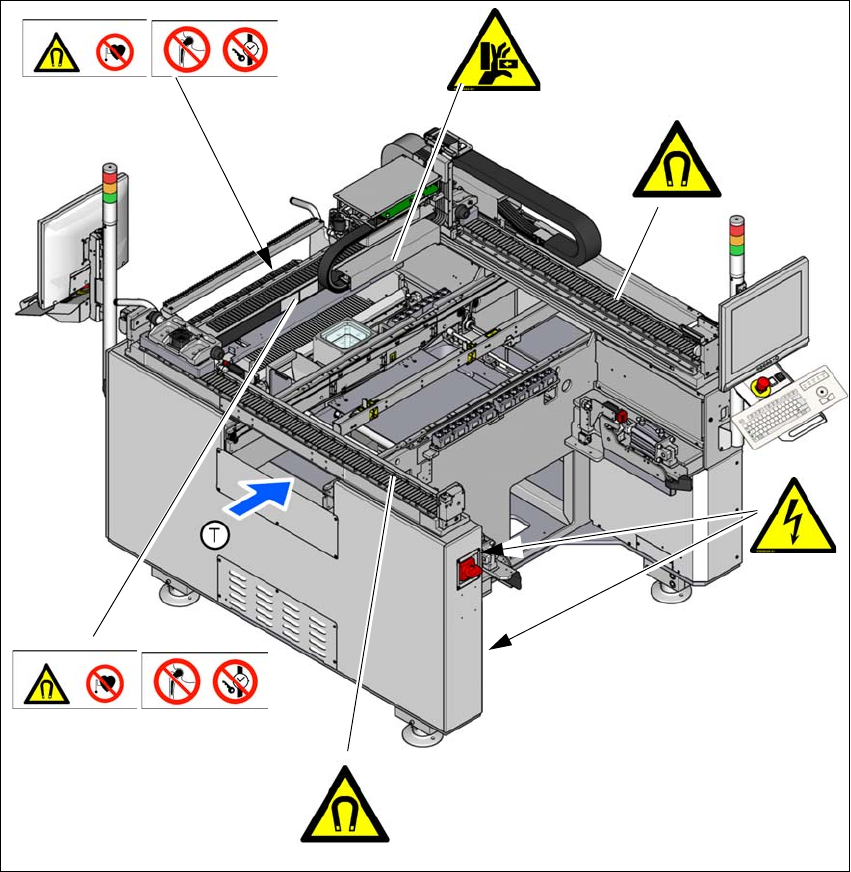

图 2.2 - 5 贴片机上的警告标签 - 第 1 部分
2
– W202 共享，项目编号 03012700-01 （悬臂两侧）
– W- 磁场，Y 轴
– W204，项目编号：03009343-01，在跟踪 IF/VBI 的保护盖上
– W206，在主开关的侧保护盖上
– W206，在 MGCU 的保护盖上
W- 磁场
W 202 共享
W- 磁场
W 202 共享
W206
W204
2 操作安全 《用户手册》 SIPLACE E
2.2 警告标签 使用软件版本 SC 708.0 或更新 2014 年 12 月 版
50
图 2.2 - 6 贴片机上的警告标签 - 第 2 部分
– W206，在 MHCH 的保护盖上
– W206，在跟踪 IF/VBI 的保护盖上
– W- 热表面，在 MHCU 上 （保护盖下方）
热表面标签，图
2.2 - 6
，第
50
页，项目编号 03031926-01 （MHCU 上设有 2 个标签）
W206
W206
(W- 热表面
2
有被热表面烫伤的危险！
连续运转时，贴片头控制单元 (MHCU) 的外壳会变得很热。
接触贴片头控制单元 (MHCU) 时必须小心。
