2 操作安全 《用户手册》 SIPLACE E 2.2 警告标签 使用软件版本 SC 708.0 或更新 2014 年 12 月 版 62 2.2.7.1 供电单元上的警告标签 图 2.2 - 14 供电单元上的警告标签 – 安全接触器保护盖上的 W206 – 安全接触器保护盖上的 W- 高温警告标签 – 电源基座上的 W2 11 2 W206，图 2.2 - 14 ，第 62 页，项目编号 03009345-01. W- 高温 W20…

100%1 / 304
《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.2 警告标签
61
2
高温标签，
2.2 - 13
，第
60
页，项目编号 03113901-01
一般警告，图
2.2 - 13
，第
60
页，项目编号 03079298-01
2
高温导致烫伤的危险！
热表面有导致烫伤的危险。连续运转时，保护盖后面的电源模块会变得很
热。
通电期间或刚刚断电时，切勿触摸。
2
一般警告 - 有发生火灾和损坏部件的危险！
将电源从料位滑出时应小心。
搬运供电单元时应小心，避免任何异物落入电源模块的外壳中。
2 操作安全 《用户手册》 SIPLACE E
2.2 警告标签 使用软件版本 SC 708.0 或更新 2014 年 12 月 版
62
2.2.7.1 供电单元上的警告标签

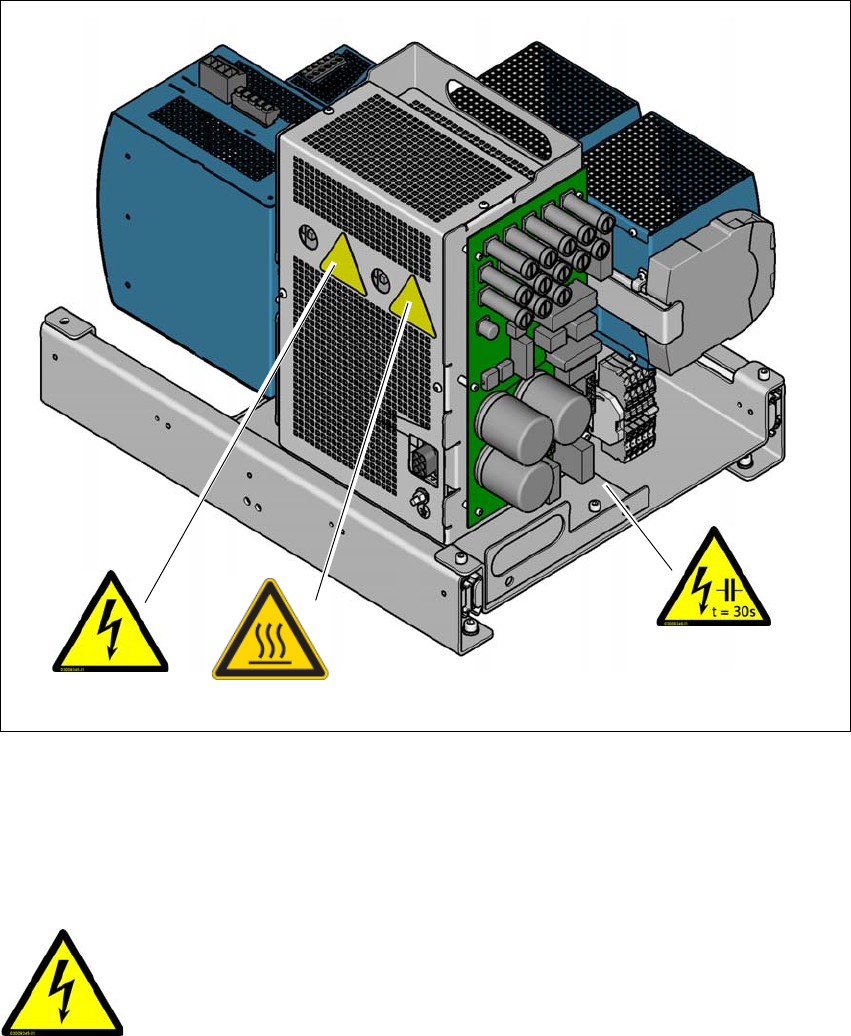

图 2.2 - 14 供电单元上的警告标签
– 安全接触器保护盖上的 W206
– 安全接触器保护盖上的 W- 高温警告标签
– 电源基座上的 W211
2
W206，图
2.2 - 14
，第
62
页，项目编号 03009345-01.
W- 高温
W206
W211
危险电压！
关闭主电源开关时，贴有此类标签的部件仍然带电。
维修贴片机前请切断贴片机的主电源。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.2 警告标签
63
2
高温标签，图
2.2 - 14
，第
62
页，项目编号 03113901-01
2
项目编号：03009351-01
W211，图
2.2 - 14
，第
62
页，项目编号 03009351-01.
2
高温导致烫伤的危险！
连续运转时，安全接触器的保护盖会变得很热。
触摸上述保护盖时要小心。
2
2
主电源电压！
关闭主电源开关，然后等候 30 秒，直至电容器放电完成。
NAFTA （北美自由贸易协定） 地区：有电击或燃烧的危险！
