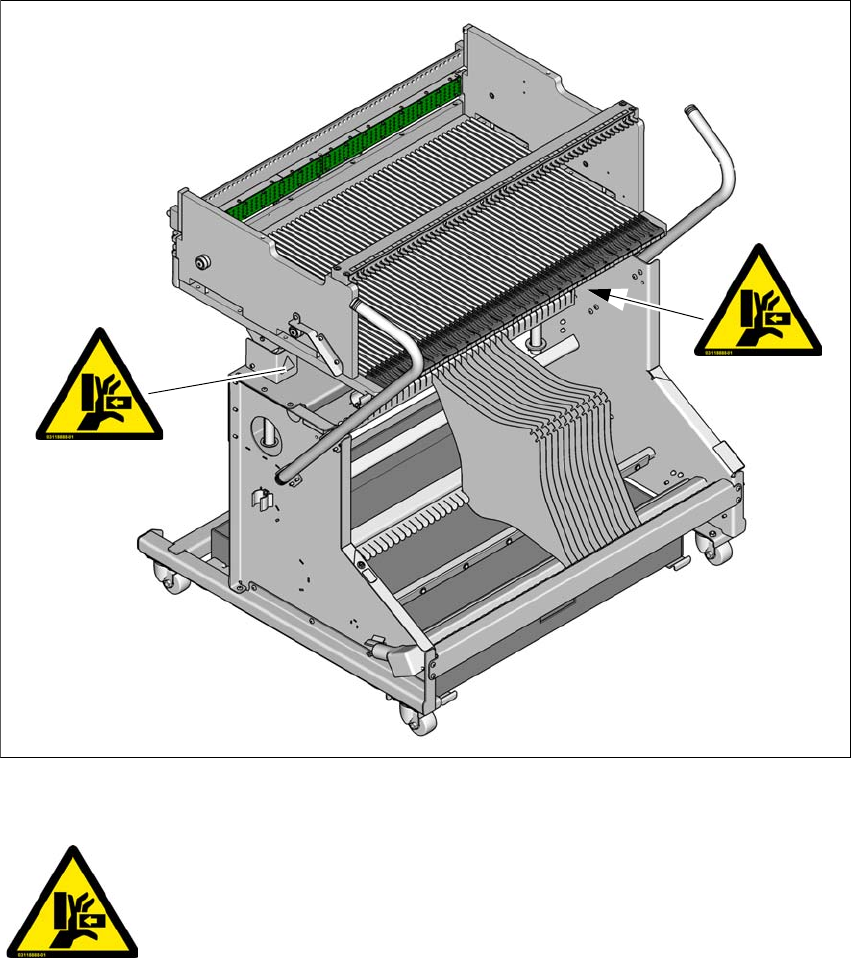

2 操作安全 《用户手册》 SIPLACE E 2.2 警告标签 使用软件版本 SC 708.0 或更新 2014 年 12 月 版 66 2.2.9 转换料台上的警告标签 2 图 2.2 - 16 转换料台上的警告标签 图 2.2 - 16 ，第 66 页，小心挤手标签，项目编 号：03118888-01 （左右两侧各 1 个标签） 小心挤手 小心挤手 2 有挤手的危险！ 抬起或降下转换料台时，有挤 手的危险。 抬起或降下转换料台…
《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.2 警告标签
65
2.2.8.1 警告标签 " 传送导轨侧面非常敏感 "
2
项目编号：03110412-01 （各传送导轨侧面和贴片区分别有一个 )
传送导轨侧面非常敏感！
传送导轨侧面非常敏感，因此除非松开止动器，否则不能移动。
在没有松开止动器的情况下移动传送导轨侧面，将导致其发生无
法修理的损坏。
《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.3 激光等级
67
2.3 激光等级
2.3.1 一级激光
2.3.1.1 整台贴片机的激光等级
2
2
2.3.1.2 摄相机系统的激光等级
2
2.3.2 1M 级激光
不要用光学仪器直视这种激光！
2
2
所有已安装的摄相机系统和准备就绪可以运行的贴片机都属于一
级激光。
根据 DIN EN 60825-1 确定激光等级。
请注意
属于一级和 1M 级激光的模块未被标识。
2
下列摄相机系统属一级激光：
– 静止元件摄像机
– 静止元件摄相机，33 型，GigE
– 静止元件摄相机，25 型，GigE
– 静止元件摄相机，36 型，GigE
2
下列摄相机系统属于 1M 级激光：
– SIPLACE CP14 贴片机上的元件摄像机 C&P，23 型， GigE
– SIPLACE CP12/6 贴片机上的元件摄像机 C&P，30 型，GigE
