2 操作安全 《用户手册》 SIPLACE E 2.5 操作贴片机时的安全须知 使用软件版本 SC 708.0 或更新 2014 年 12 月 版 72 2.5.5 贴片机的 ESD 安全 2 2.5.6 正确安放抛料仓的安全须知 为避免贴片头与元件或吸嘴抛料仓之 间发生碰撞，请遵守下列指示： 确保抛料仓被安放在其支座中的正 确位置上。 检查并确保抛料仓没有突出支座。 2.5.7 使用吸嘴交换器时的安全须知 遵守下列说明以避免贴…
《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.5 操作贴片机时的安全须知
71
2.5.4 有关 SIPLACE TH/SIPLACE PP 贴片机的安全须知
2
2

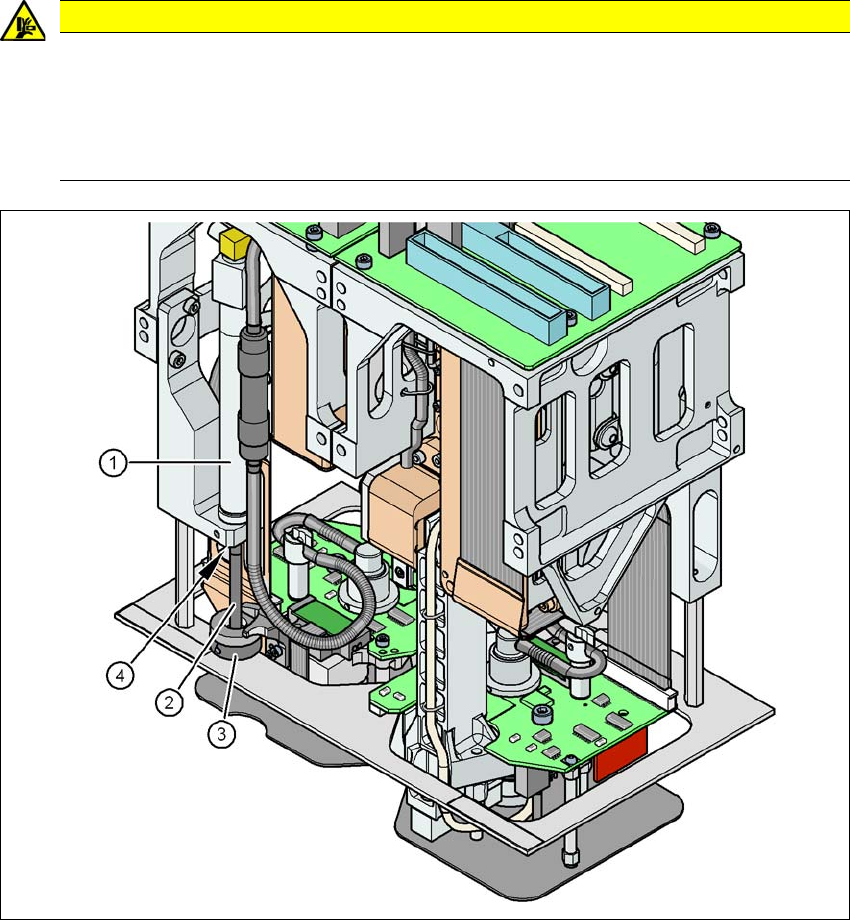

图 2.5 - 2 在 SIPLACE TH/SIPLACE PP 贴片机的返回单元上有挤压的危险
(1) 返回单元，压缩空气气缸
(2) 活塞杆
(3) 返回单元的缓冲档
(4) 此处有压伤手指的危险
注意事项
SIPLACE TH/SIPLACE PP 贴片机 上有挤压的危险！
强大的弹簧张力会使缓冲件非常快速地往回运动，因此可能压伤您的手指。当活塞杆移
动回到起始位置时，在 SIPLACE TH 或 SIPLACE PP 贴片机内侧同样会有压伤手指的危
险。
切勿在返回单元的缓冲件用手将 Z 轴向下移动。
2 操作安全 《用户手册》 SIPLACE E
2.5 操作贴片机时的安全须知 使用软件版本 SC 708.0 或更新 2014 年 12 月 版
72
2.5.5 贴片机的 ESD 安全
2
2.5.6 正确安放抛料仓的安全须知
为避免贴片头与元件或吸嘴抛料仓之间发生碰撞，请遵守下列指示：
确保抛料仓被安放在其支座中的正确位置上。
检查并确保抛料仓没有突出支座。
2.5.7 使用吸嘴交换器时的安全须知
遵守下列说明以避免贴片头和吸嘴交换器之间发生碰撞。
2
2
请注意
贴片机的 ESD 安全要求
只能使用被识别为具传导性的吸嘴。
警告
混合配置会产生碰撞贴片头的危险！
混合配置会产生碰撞贴片头的危险。
仅可安装贴片头自带的吸嘴交换器，并使用和贴片头型号相对应的吸嘴盘。
警告
凸出的控制杆会来碰撞贴片头的危险！
凸出在吸嘴盘上方的控制杆可能导致碰撞贴片头。
因此您必须确保控制杆没有凸出在吸嘴盘上方。
《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.5 操作贴片机时的安全须知
73
2.5.8 SIPLACE CP14 贴片头过热
2

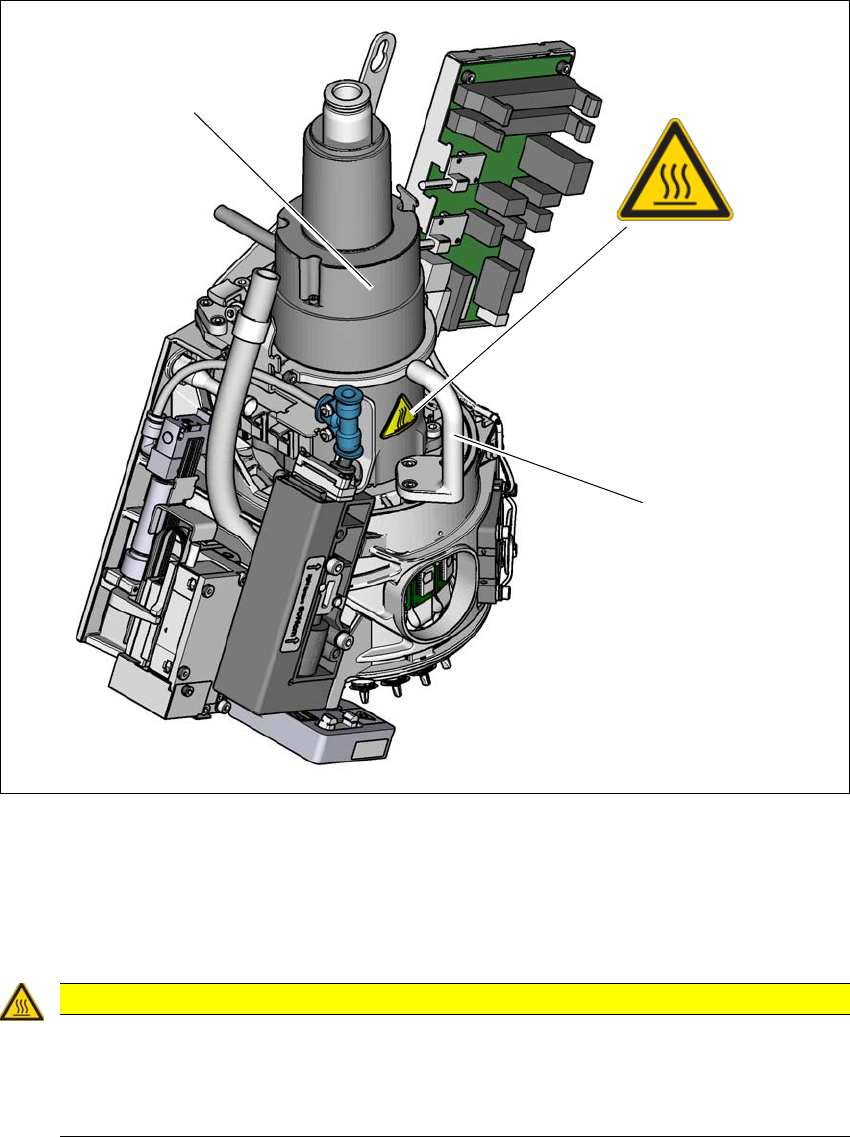

图 2.5 - 3 SIPLACE CP14 贴片机连续运转时会过热
(1) 高温标签，项目编号：03031926-01
(2) 星形轴马达外壳
(3) 握柄
2
注意事项
高温导致烫伤的危险！
在持续工作期间和在温度超过 22 °C 的环境中工作时，星形轴马达外壳和贴片头握柄的温
度可能会变得非常高。
接触这些部件时千万要小心。
(1)
(2)
(3)
