《用户手册》 SIPLACE E 2 操作安全 使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.7 安全功能 85 2 图 2.7 - 6 SIPLACE E 贴片机的 EMERGENCY STOP （急停）回路 已按下 Start （启动）按钮 否 否 是 否 否 是 是 2 启用 安全接触器 否 电压 Y 轴 0 V- X 轴 0 V- 星形轴 0 V- DP 轴 42 V- Z 轴 (CP) 42 V- Z…
2 操作安全 《用户手册》 SIPLACE E
2.7 安全功能 使用软件版本 SC 708.0 或更新 2014 年 12 月 版
84
2.7.4.3 EMERGENCY STOP （急停）回路的功能说明
要启动和操作贴片机，必须满足下列条件：
– 所有转换料台都必须入坞且连接。
– 必须关闭所有保护盖。
– 必须松开两个 Emergency Stop （急停）按钮。
– 必须达到最小工作压力。
– 必须启用软件版本 （“ 控制装置开启 ”），使 so that the start signal from the “Start （启
动）” 按钮的启动信号能够启用安全继电器和安全装置。
如果此时按下任一 Start （启动）按钮，安全接触器都会开启并且可随时操作贴片机。
《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.7 安全功能
85
2
图 2.7 - 6 SIPLACE E 贴片机的 EMERGENCY STOP （急停）回路
已按下 Start （启动）按钮
否
否
是
否
否
是
是
2
启用
安全接触器 否
电压
Y 轴 0 V-
X 轴 0 V-
星形轴 0 V-
DP 轴 42 V-
Z 轴 (CP) 42 V-
Z 轴 (TH) 42 V-
启用
PCB 传送导轨 否
升降台 否
PCB 夹持装置 否
宽度调整装置 否
料带切割器 否
转换料台供料设备 是
是
压缩空气最小压力 0.5 MPa
（5.0 巴）？
EMERGENCY STOP （急
停）按钮
被按下？
- 保护盖打开？
转换料台
EMERGENCY STOP （急
停）回路中断？
0
启用
安全接触器 是
电压
Y 轴 300 V-
X 轴 300 V-
星形轴 160 V-
DP 轴 42 V-
Z 轴 (CP) 42 V-
Z 轴 (TH) 160 V-
启用
PCB 传送导轨 是
升降台 是
PCB 夹持装置 是
宽度调整装置 是
料带切割器 是
转换料台供料设备 是
2 操作安全 《用户手册》 SIPLACE E
2.7 安全功能 使用软件版本 SC 708.0 或更新 2014 年 12 月 版
86
2.7.5 护手装置 （虚拟供料器 E）
2.7.5.1 料位处的护手装置 （虚拟供料器 E）
元件料台的供料器之间有缝隙时，就要使用护手装置。
在供料器之间缝隙的护手装置中开槽。
推动护手装置，直至其接触到止动导轨并且供料器的背面与其他供料器成一直线。
2

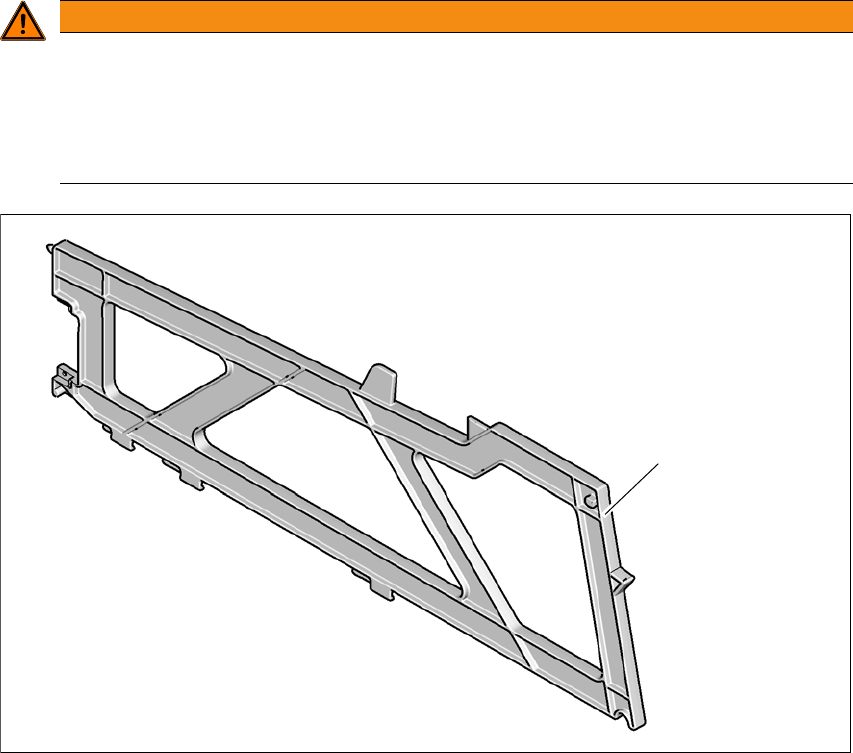

图 2.7 - 7 料台料位上的虚拟供料器 E
(1) SIPLACE E 虚拟供料器，项目编号：03113786-xx
警告
操作安全
通过占用每第二个位置保证操作安全！
如果至少每两个空闲料位上有一个供料器模块或护手装置 （虚拟供料器），就可以确保
SIPLACE E 贴片机中固定料台或转换料台的操作安全。
即使配置手动托盘支座或自动托盘交换器时，也要在每两个料位上固定一个护手装置
（虚拟供料器）。
(1)
