《用户手册》 SIPLACE E 2 操作安全 使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.10 上锁和挂牌程序 93 2.9.1 通过主电源开关关闭后贴片机中的压缩空气状态 关闭主开关 （项目 1，图 2.8 - 1 ，第 88 页）或无法向贴片机供电，压 缩空气单元 （项目 1，图 2.9 - 1 ，第 92 页） 的电控主阀将关闭。 2.10 上锁和挂牌程序 2.10.1 目的及范围 在执行任意清洁和检…
2 操作安全 《用户手册》 SIPLACE E
2.9 停用压缩空气供给并释放压力 使用软件版本 SC 708.0 或更新 2014 年 12 月 版
92
2

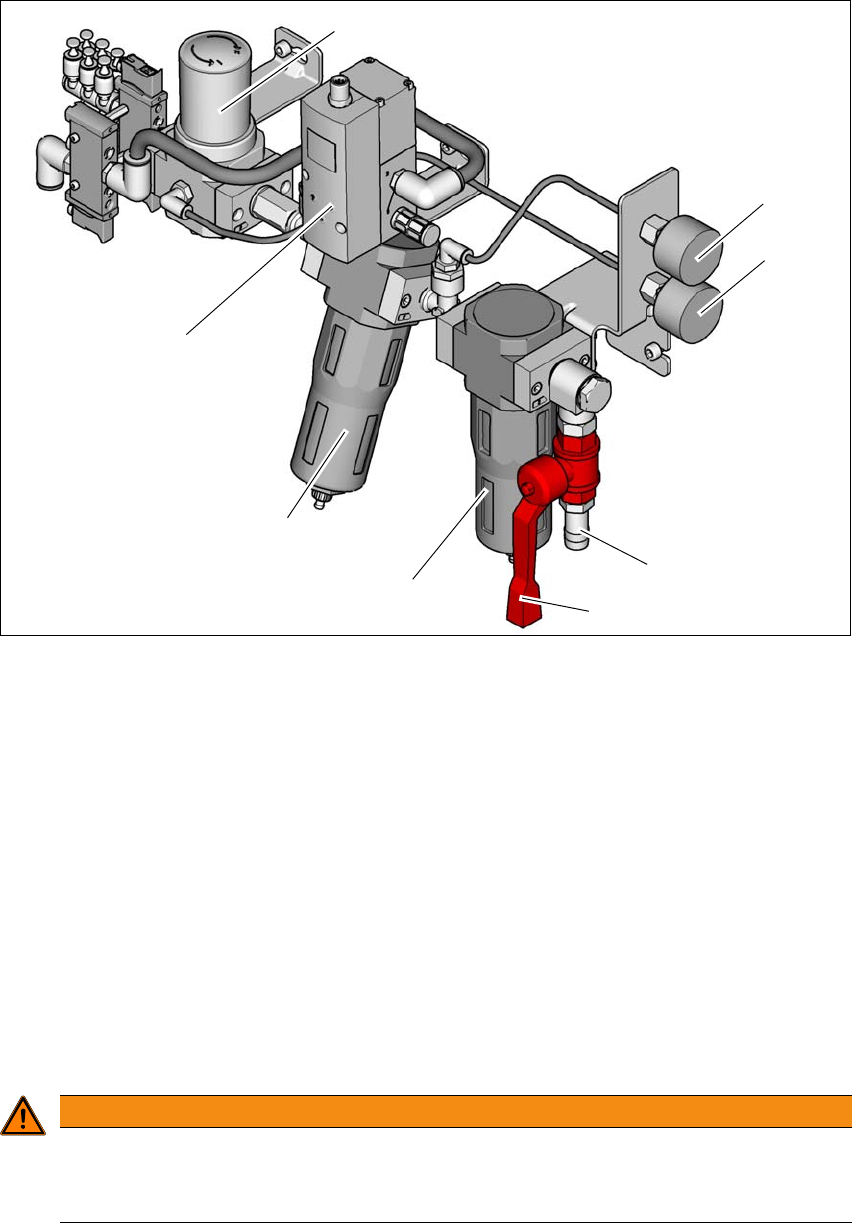

图 2.9 - 1 贴片机上的压缩空气单元
(1) 用于向料带切割器、吸嘴交换器和元件料台输送调节气源的调节器
(2) 测量进气压力的压力计
目标压力：0.5 - 1.0 MPa，5.0 - 10.0 巴 （显示范围：0 - 1.0 MPa，0 - 10 巴）
(3) 压力计用于显示调节器的压力 （位置 1），
目标压力：0.45 - 0.5 MPa，4.5 - 5.0 巴 （显示范围 0 - 0.6 MPa，0 - 6 巴）
(4) 压缩空气连接
(5) 位于 “OPEN （打开）” 位置的停止阀
(6) 带 5um 滤芯的初级细过滤器，用于获得输出的空气质量
ISO8573-1:2010 [2:7:3]
(7) 二级碳过滤器，用于获得输出的空气质量 ISO8573-1:2010 [1:4:1]
(8) 比例阀：输入 （0.0 - 1.0 MPa，0-10.0 巴）和输出 （0.46 - 0.5 MPa，4.6-5.0 巴）
2
警告
受伤危险！
因处于加压状态的压缩空气线路导致人身伤害的危险。
压缩空气管路处于加压状态时，切勿进行拆解操作。
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
《用户手册》 SIPLACE E 2 操作安全
使用软件版本 SC 708.0 或更新 2014 年 12 月 版 2.10 上锁和挂牌程序
93
2.9.1 通过主电源开关关闭后贴片机中的压缩空气状态
关闭主开关 （项目 1，图
2.8 - 1
，第
88
页）或无法向贴片机供电，压缩空气单元 （项目 1，图
2.9 - 1
，第
92
页） 的电控主阀将关闭。
2.10 上锁和挂牌程序
2.10.1 目的及范围
在执行任意清洁和检查工作或保养工作前，必须执行上锁和挂牌程序。正确执行该程序可以彻底
排除员工受伤害的可能性。
2
2.10.2 说明
无论何时，如果需要隔离、控制和释放能量，必须按下面的流程执行操作：
通知受影响的员工。
关停设备。通过正常的停止程序关闭设备：
– 按下 stop （停止）按钮。
– 关停控制计算机。
– 关闭贴片机的主电源开关。
将贴片机与所有的能量源隔离：
– 切断压缩空气供给
– 断开电源电压
给贴片机上锁。
– 可能的话尽量上锁 （例如主开关）。
请注意
最低要求
这些程序是清洁和检查或保养工作的最低上锁 / 挂牌要求。对于为保证操作安全而需额外
配备的安全设备，可由设备的监管人员、安全主管、安全委员会和健康部门指定。
2 操作安全 《用户手册》 SIPLACE E
2.10 上锁和挂牌程序 使用软件版本 SC 708.0 或更新 2014 年 12 月 版
94
2

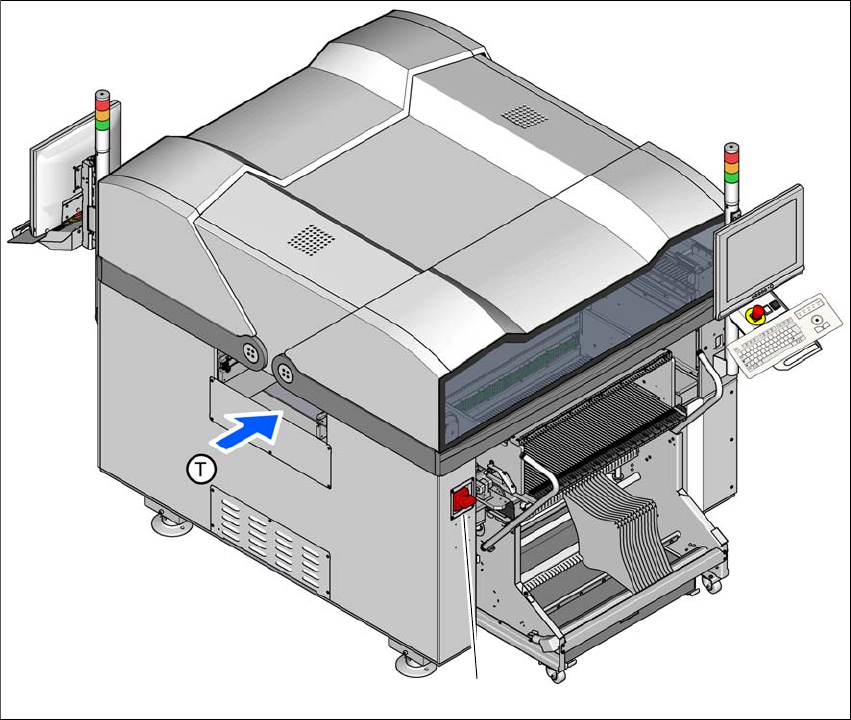

图 2.10 - 1 主开关的位置
2
(1) 主开关
或者：挂牌程序
如果贴片机能够上锁，则必须将其锁定。但在某些情况下能量隔离器件无法被上锁。在这种
情况下，必须对能量隔离器件进行挂牌，以提醒员工该贴片机已断电进行维修。牌子必须系
牢，放置在所有人员均可见的位置，并且只能由挂牌的人员取下。 2
释放存储的能量
压缩空气供给装置中存储的能量或电解电容器中的电能必须用适当的方法释放掉。 2
在关闭贴片机后，等待指定的放电或卸压时间 （见第
2.8
节，第
87
页和第
2.9
节，第
91
页），直到贴片机可以再次无风险的工作。
确认上锁。只需按下 Start （启动）按钮，即可测试是否锁定。
使贴片机恢复工作时必须执行下列步骤。
检查工作区域。授权员工应当取走所有工具，并重新安装所有保护装置。
通知所有受影响的员工。
(1)
