1002-003
76
テープフィーダ
TAPE FEEDER
TF-4410, 4411 TF-4410, 4411

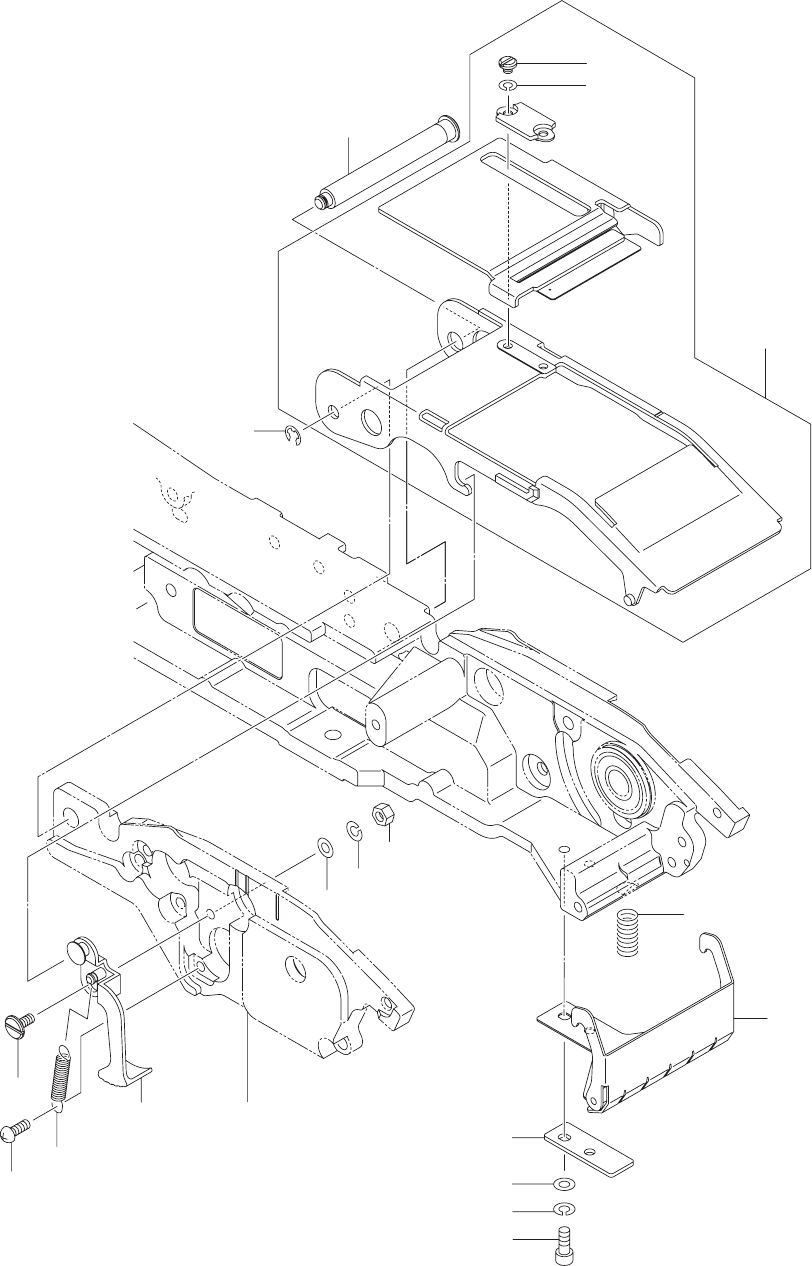

Fig. Q-2
サプレッサ部
Suppressor Section
104-03
104-04
108
118
101
115
113
114
102
103
See Fig.Q-1
Key No.20
114
113
112
110
111
116
109
104
1002-003
77
Key No. PART No. PART NAME Q’ty REMARKS OLD PARTS No.
NOTE
101 016J 0 019 ASSY,HOOK 1 1 753Q--010-101 630 098 0981
102 211D 6 162 PLATE 1 1 753Q--010-102 630 091 6881
103 222M 1 228 SPRING,COMP 1 1 753Q--010-103 630 092 9584
104 016S 0 663 ASSY,LEVER 1 753Q--010-104 630 123 5592
104 016S 0 665 ASSY,LEVER 1 753R--010-104 630 123 8982
104 -03 216E 0 935 PIN,LOCATE 2 2 630 092 5364
104 -04 221H 0 279 WASHER SPR 2.5 2 2 411 141 6606
108 216E 1 068 PIN,LOCATE 1 1 753Q--010-108 630 098 1070
109 016S 0 381 ASSY,LEVER 1 1 753Q--010-109 630 093 6247
110 216E 0 924 PIN,LOCATE 1 1 753Q--010-110 630 092 0383
111 222N 1 260 SPRING,TENSION 1 1 753Q--010-111 630 102 6596
112 221F 0 079 NUT HEX 3 1 1 753Q--010-112 411 140 9905
113 221H 0 281 WASHER SPR 3 3 3 753Q--010-113 411 141 2806
114 221H 0 312 WASHER V 3X7X0.5 3 3 753Q--010-114 411 141 3902
115 221A 0 005 BOLT,HEX-SCT 2 2 753Q--010-115 630 000 7503
116 221E 0 596 SCR TRS 3X6 1 1 753Q--010-116 411 152 8101
118 221K 0 096 RING E 3 1 1 753Q--010-118 411 000 9809
TF-4410
TF-4411
Q-2
1002-003
78
テープフィーダ
TAPE FEEDER
TF-4410, 4411 TF-4410, 4411

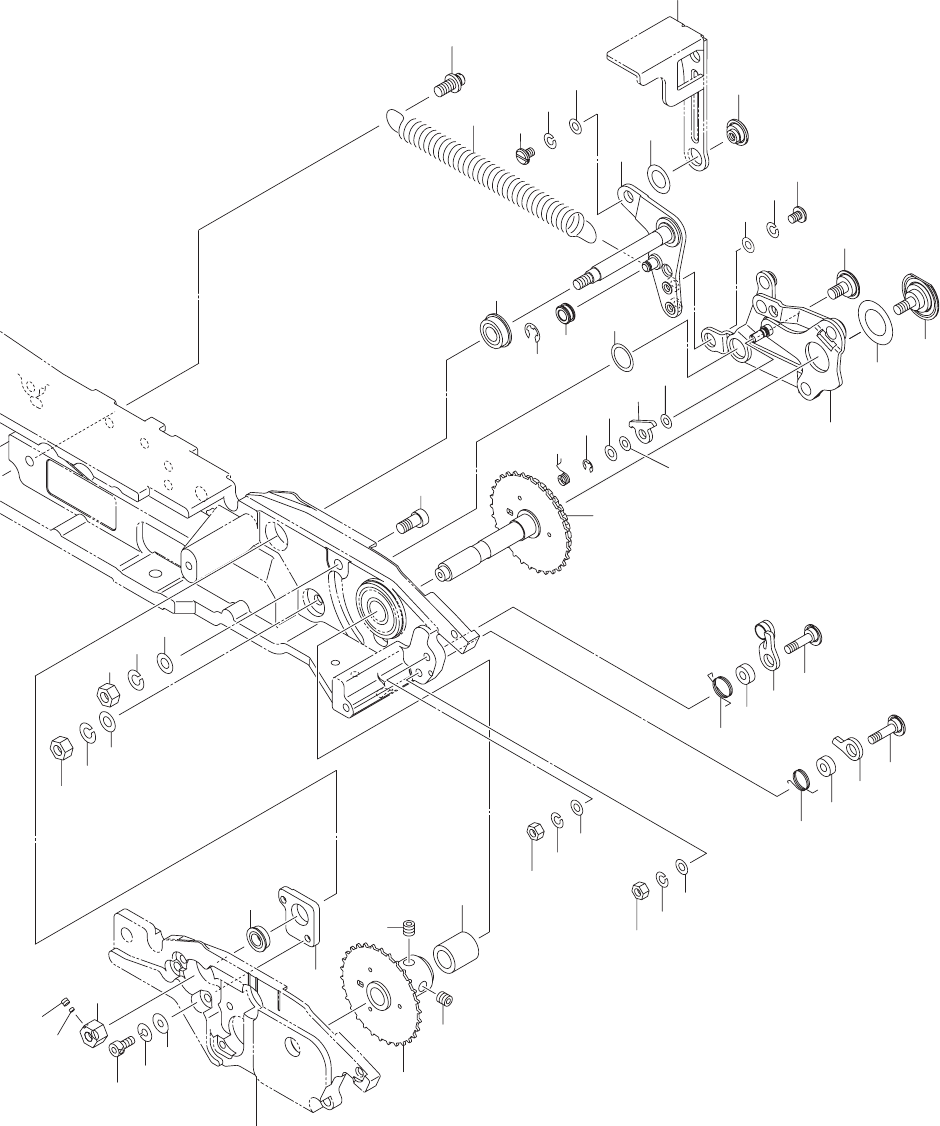

Fig. Q-3
テープ駆動部
Tape Driving Section
223
224
225
220
221
222
220
221
222
235
236
205
233
234
203
204
201
202
212
223
224
225
213
See Fig.Q-4
Key No.303
239
246
224
226
218
211
224
225
224
225
232
230
208
227
226
209
210
232
243
245
242
214
241
244
See Fig.Q-1
Key No.20
229
217
219
231
237
238
238
207
240
206
252
251
