MODEL TCM-X300 0203-001 258 ᓮࡏ࠶ࠢࠬㇱ CONTROL BOX SECTION Fig. RH-2 ᓮࡏ࠶ࠢࠬ Control Box 163 164 182 178 179 180 167 169 162 178 179 180 168 188 178 179 180 178 179 180 199 199 197 196 See Fig.L-6 Key No.529 See Fig.L-6 Key …
MODEL TCM-X300
0203-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
257
RH-1
51 630 085 3681 P.C.B,MOUNT 1 UA30*001*0000 784RH-010-051
52 630 090 1085 P.C.B,MOUNT(P.C.B.) 1 U930*001*0006 784RH-010-052
53 630 090 1023 P.C.B,MOUNT(P.C.B.) 1 UA58*001*0000 784RH-010-053
54 630 090 1030 P.C.B,MOUNT(P.C.B.) 1 UA59*001*0000 784RH-010-054
55 630 090 1047 P.C.B,MOUNT(P.C.B.) 1 UA57*001*0000 784RH-010-055
56 630 090 1054 P.C.B,MOUNT(P.C.B.) 1 UA51*001*0000 784RH-010-056
57 630 102 5940 P.C.B,MOUNT 1 SVME-UA52 784RH-010-057
58 410 142 1900 IC LE27C2001F-12Y1 1 784RH-010-058
59 630 029 5139 ACCESSORY,CONN 4 784RH-010-059
61 630 089 0624 COVER 1 784RH-010-061
63 630 093 8470 ASSY,CONNECTOR 1 XCN34,35-XCN33 784RH-010-063
98 630 091 4795 ACCESSORY,P.C.B 4 784RH-010-098
99 630 091 4788 ACCESSORY,P.C.B 4 784RH-010-099
MODEL TCM-X300
0203-001
258

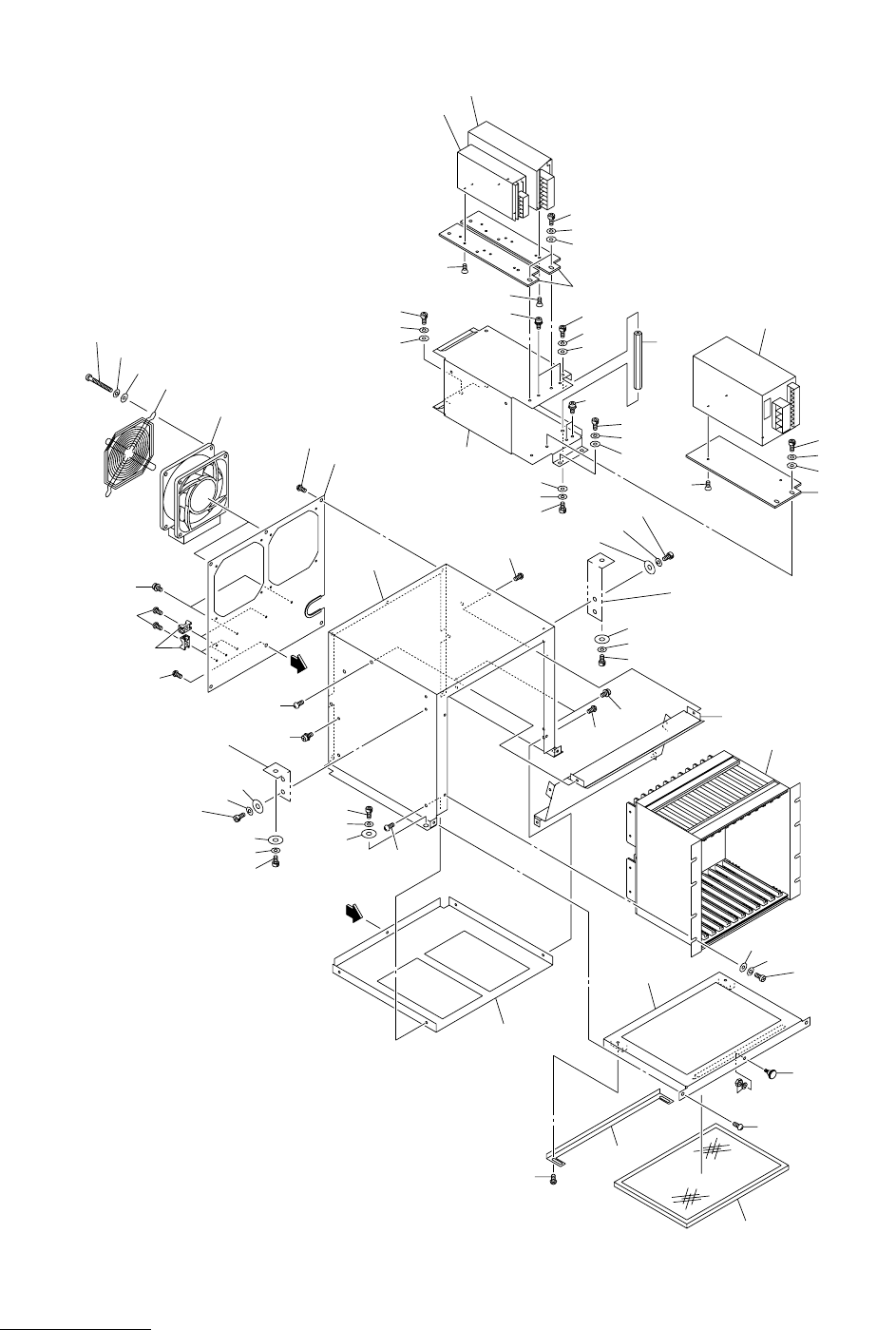

ᓮࡏ࠶ࠢࠬㇱ CONTROL BOX SECTION
Fig. RH-2 ᓮࡏ࠶ࠢࠬ Control Box
163
164
182
178
179
180
167
169
162
178
179
180
168
188
178
179
180
178
179
180
199
199
197
196
See Fig.L-6
Key No.529
See Fig.L-6
Key No.528
197
196
195
188
155
153
194
193
192
160
157
195
159
195
161
158
160
195
154
183
178
179
180
178
179
180
165
189
190
191
152
151
195
156
188
195
187
170
195
188
195
199
199
197
196
196
197
199
197
196
A
A
183
188
Fig.RH-2
4797L
TCM-X200
TCM-X300
4797A
MODEL TCM-X300
0211-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
259
RH-2
151 630 085 4169 MOTOR,AC 2 MFAN1,MFAN2,MRS14-TTM
784RH-010-151
152 630 061 7429 ACCESSORY,MOT-M 2 784RH-010-152
153 630 086 5875 RACK,P.C.B 1 784RH-010-153
154 630 094 0916 BOX 1 784RH-010-154
155 630 086 7770 SUPPORT 1 784RH-010-155
156 630 093 6353 PLATE 1 784RH-010-156
157 630 087 7199 SUPPORT 1 784RH-010-157
158 630 086 7787 SUPPORT 1 784RH-010-158
159 630 086 7794 SUPPORT 1 784RH-010-159
160 630 076 6509 GRIP 1 784RH-010-160
161 630 087 5201 AIR CLEAN EQPT 1 784RH-010-161
162 630 085 4121 UNIT,POWER 1 G1,PAA-300F-5 784RH-010-162
163 630 085 9560 UNIT,POWER 1 G2A,PAA100F-12-RN 784RH-010-163
164 630 085 9577 UNIT,POWER 1 G2B,PAA50F-12-RN 784RH-010-164
165 630 093 5578 BRACKET 1 784RH-010-165
167 630 092 6743 PLATE 2 784RH-010-167
168 630 087 5270 PLATE 1 784RH-010-168
169 630 087 5249 STAY 2 784RH-010-169
170 630 048 3833 MECH PARTS(MOUNTING BASES 5 784RH-010-170
178 630 000 7756 BOLT,HEX-SCT 11 784RH-010-178
179 411 141 6705 WASHER SPR 5 11 784RH-010-179
180 411 141 4107 WASHER V 5X10X1 11 784RH-010-180
182 411 034 7208 SCR FLT 3X8 2 784RH-010-182
183 411 035 2707 SCR FLT 4X8 4 784RH-010-183
187 411 113 7501 SCR TRS 4X10 5 784RH-010-187
188 411 174 6604 SCR PAN+SW+W 5X10 9 784RH-010-188
189 630 000 9293 MACHINE SCREW 8 784RH-010-189
190 411 008 1706 WASHER SPR 4 8 784RH-010-190
191 411 119 2104 WASHER V 4X9X0.8 8 784RH-010-191
192 411 043 6803 SCR PAN 5X12 4 784RH-010-192
193 411 008 2109 WASHER SPR 5 4 784RH-010-193
194 411 088 1702 WASHER V 5X10X1 4 784RH-010-194
195 411 113 9109 SCR TRS 5X10 20 784RH-010-195
196 630 000 7756 BOLT,HEX-SCT 8 784RH-010-196
197 411 141 6705 WASHER SPR 5 8 784RH-010-197
199 630 001 0220 WASHER 8 784RH-010-199
