P-0208-001 - 第123页
MODEL TCM-X300 0203-001 Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 121 JC-3 20 1 630 098 4378 P IN ,L OC A T E 1 784JC-010-201 202 630 064 6214 P L A T E, LO C A T E 1 784JC-010-202 203 630 064 6221 P L A T E, LO …
MODEL TCM-X300
0203-001
120
XY ࠻࠶ࡊࡌࠬㇱ XY TOP BASE SECTION
Fig. JC-3 ၮ᧼⟎ㇱ P.C.B. Positioning Section
209
211
213
203
209
211
213
202
See Fig.JC-1
Key No.4
Fig.JC-3
TCM-X300
208
207
207-05
207-07
207-09
207-03
207-08
207-01
207-14
208
POSITIONING PIN P1
(VARIANT)
POSITIONING PIN Q1
(VARIANT)
205
215
208
206
210
212
214
210
212
214
204
215
208
201
216
MODEL TCM-X300
0203-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
121
JC-3
201 630 098 4378 PIN,LOCATE 1 784JC-010-201
202 630 064 6214 PLATE,LOCATE 1 784JC-010-202
203 630 064 6221 PLATE,LOCATE 1 784JC-010-203
204 630 064 6238 GUIDE 1 784JC-010-204
205 630 089 7289 PLATE 1 784JC-010-205
206 630 089 7272 PLATE 1 784JC-010-206
207 630 109 2553 ASSY,LEVER 1 784JC-010-207
207 -01 630 093 5387 PLATE 1
207 -03 630 093 3031 SPRING,TORSION 1
207 -05 630 109 2379 SHAFT 1
207 -07 630 105 8559 SPRING,TORSION 1
207 -08 630 093 5370 LEVER 1
207 -09 630 093 3000 BLOCK 1
207 -14 630 008 1053 SET SCREW 1
208 630 008 1213 BOLT,HEX-SCT 4 784JC-010-208
209 630 000 7527 BOLT,HEX-SCT 4 784JC-010-209
210 630 000 7763 BOLT,HEX-SCT 2 784JC-010-210
211 411 141 2806 WASHER SPR 3 4 784JC-010-211
212 411 141 6705 WASHER SPR 5 2 784JC-010-212
213 411 141 3902 WASHER V 3X7X0.5 4 784JC-010-213
214 411 141 4107 WASHER V 5X10X1 2 784JC-010-214
215 630 008 1053 SET SCREW 2 784JC-010-215
216 630 109 2928 PIN,LOCATE 1 784JC-010-216]
MODEL TCM-X300
0203-001
122

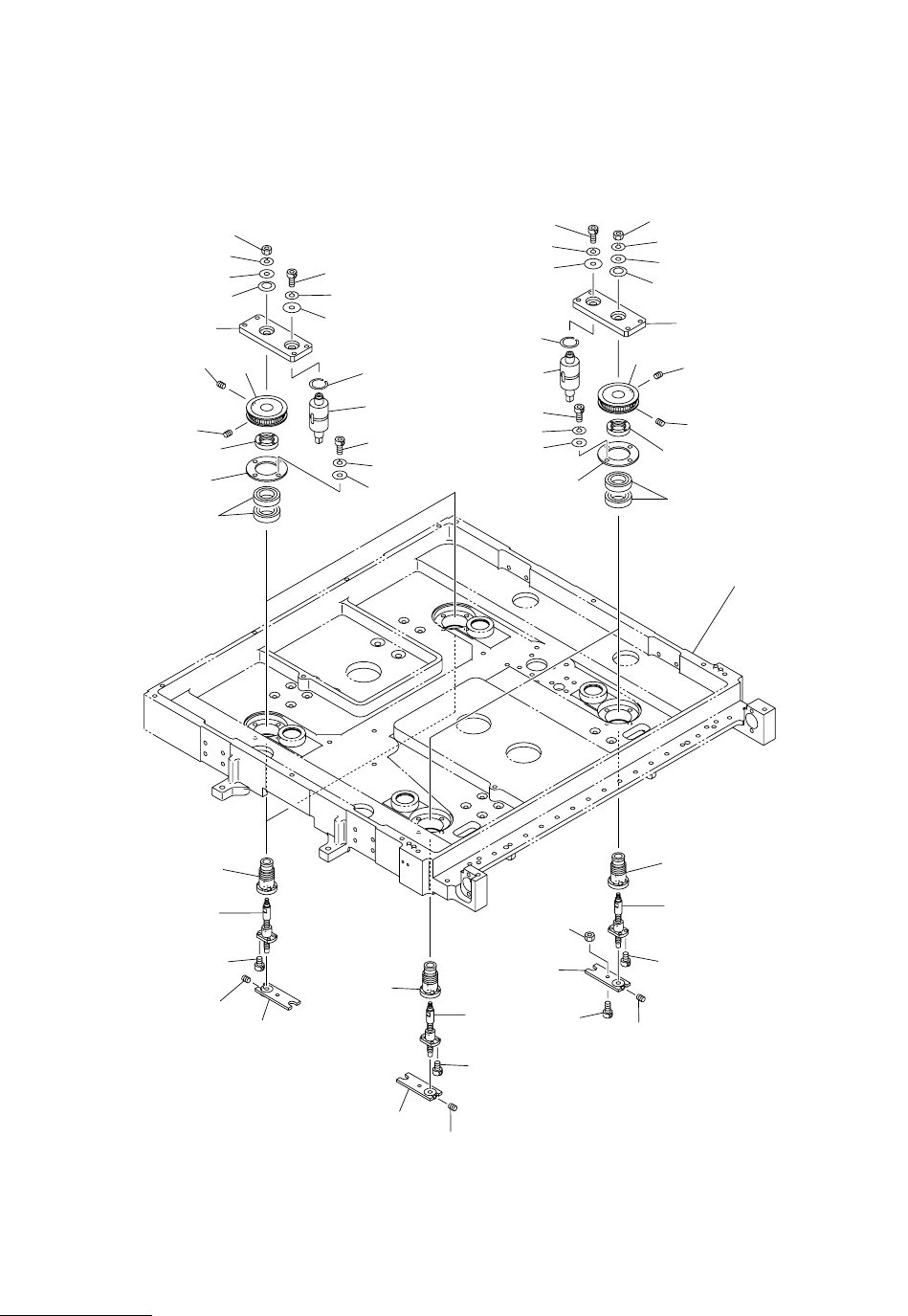

XY ࠻࠶ࡊࡌࠬㇱ XY TOP BASE SECTION
Fig. JC-4
ࡃ࠶ࠢࠕ࠶ࡊࡌࠬਅ࡙࠾࠶࠻
Back-up Base Leveller
328
324
326
314
328
324
326
314
302
330
330
306
307
311
310
302
330
330
306
307
311
310
335
324
336
335
324
336
320
313
316
324
326
320
313
316
324
326
305
312
318
334
309
328
305
318
334
309
See Fig.JC-1
Key No.4
312
335
305
312
318
334
309
Fig.JC-4
4797L
TCM-X300
