MODEL TCM-X300
0203-001
68
࠻࡜ࡦࠬࡈࠔㇱ TRANSFER SECTION

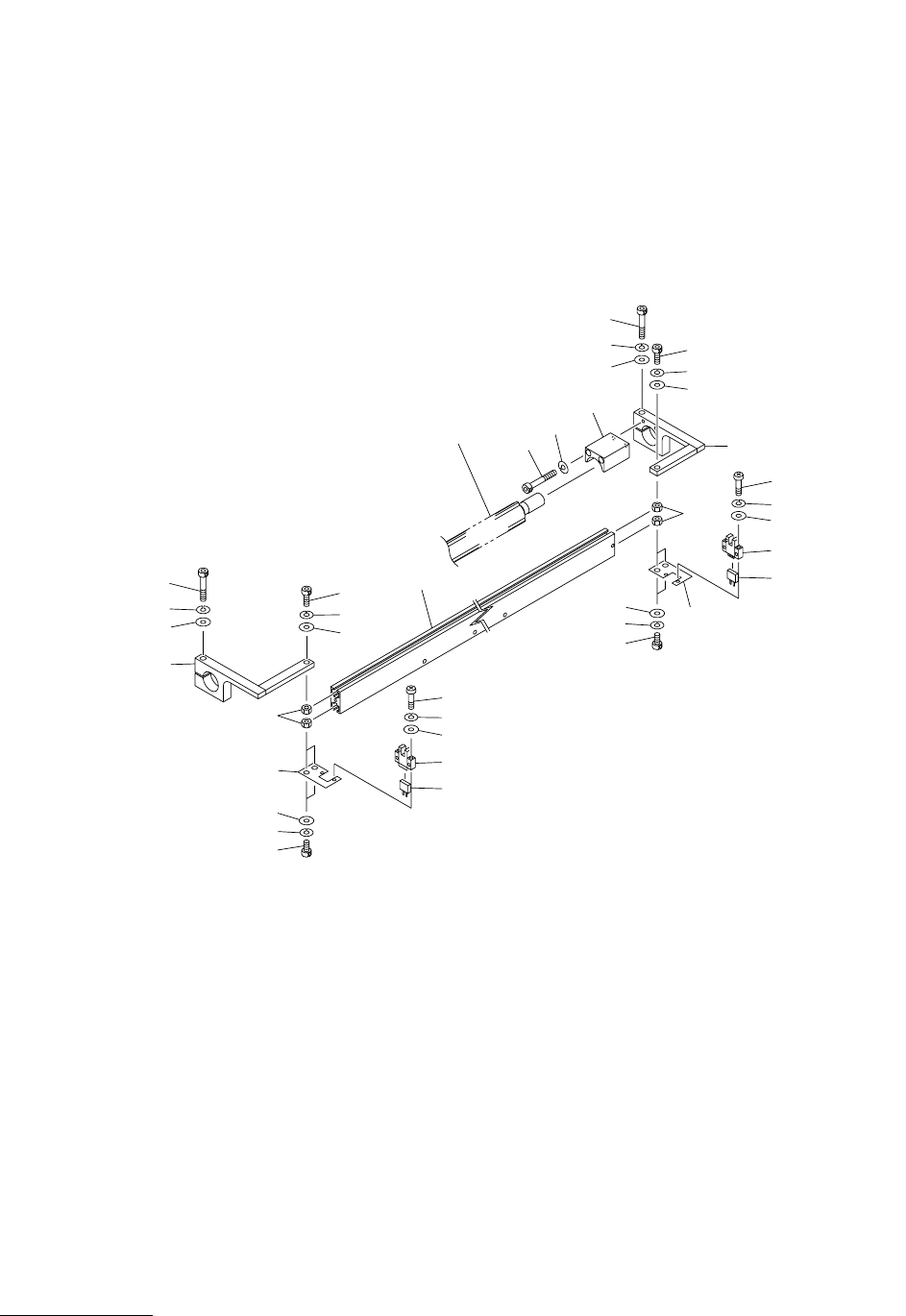

Fig. F-3 ㅍࠅ૏⟎ᬌ಴ㇱ Transfer Position Detector
204
208
207
206
219
218
214
215
209
210
211
212
213
217
216
203
202
220
221
222
See Fig.F-2
Key No.106
205
208
207
206
204
203
202
201
209
210
211
218
214
215
217
216
212
213
Fig.
F-3
4797L
TCM-X300
TCM-X200
4797A
MODEL TCM-X300
0203-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
69
F-3
201 630 084 4146 BRACKET(STOPPER) 1 784F--010-201
202 411 141 4305 WASHER V 6X12.5X1.6 2 784F--010-202
203 411 141 3001 WASHER SPR 6 2 784F--010-203
204 630 000 7923 BOLT,HEX-SCT 2 784F--010-204
205 630 084 4153 SUPPORT 1 784F--010-205
206 411 141 4305 WASHER V 6X12.5X1.6 2 784F--010-206
207 411 141 3001 WASHER SPR 6 2 784F--010-207
208 630 000 7886 BOLT,HEX-SCT 2 784F--010-208
209 411 141 0703 NUT HEX 6 6 784F--010-209
210 630 090 0934 PLATE(PHOTO L) 2 784F--010-210
211 411 141 4305 WASHER V 6X12.5X1.6 4 784F--010-211
212 411 141 3001 WASHER SPR 6 4 784F--010-212
213 630 000 7879 BOLT,HEX-SCT 4 784F--010-213
214 630 000 0245 SENSOR,PHOTO 2 BPH36,BPH37 784F--010-214
215 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 784F--010-215
216 411 088 9005 WASHER F 3X6X0.5 4 784F--010-216
217 411 086 4408 WASHER SPR 3 4 784F--010-217
218 411 162 1604 SCR PAN 3X20 4 784F--010-218
219 630 084 4160 BRACKET(STOPPER) 1 784F--010-219
220 630 084 4177 BLOCK(STOPPER) 1 784F--010-220
221 411 141 2905 WASHER SPR 4 2 784F--010-221
222 630 000 7701 BOLT,HEX-SCT 2 784F--010-222
MODEL TCM-X300
0203-001
70
࠻࡜ࡦࠬࡈࠔㇱ TRANSFER SECTION

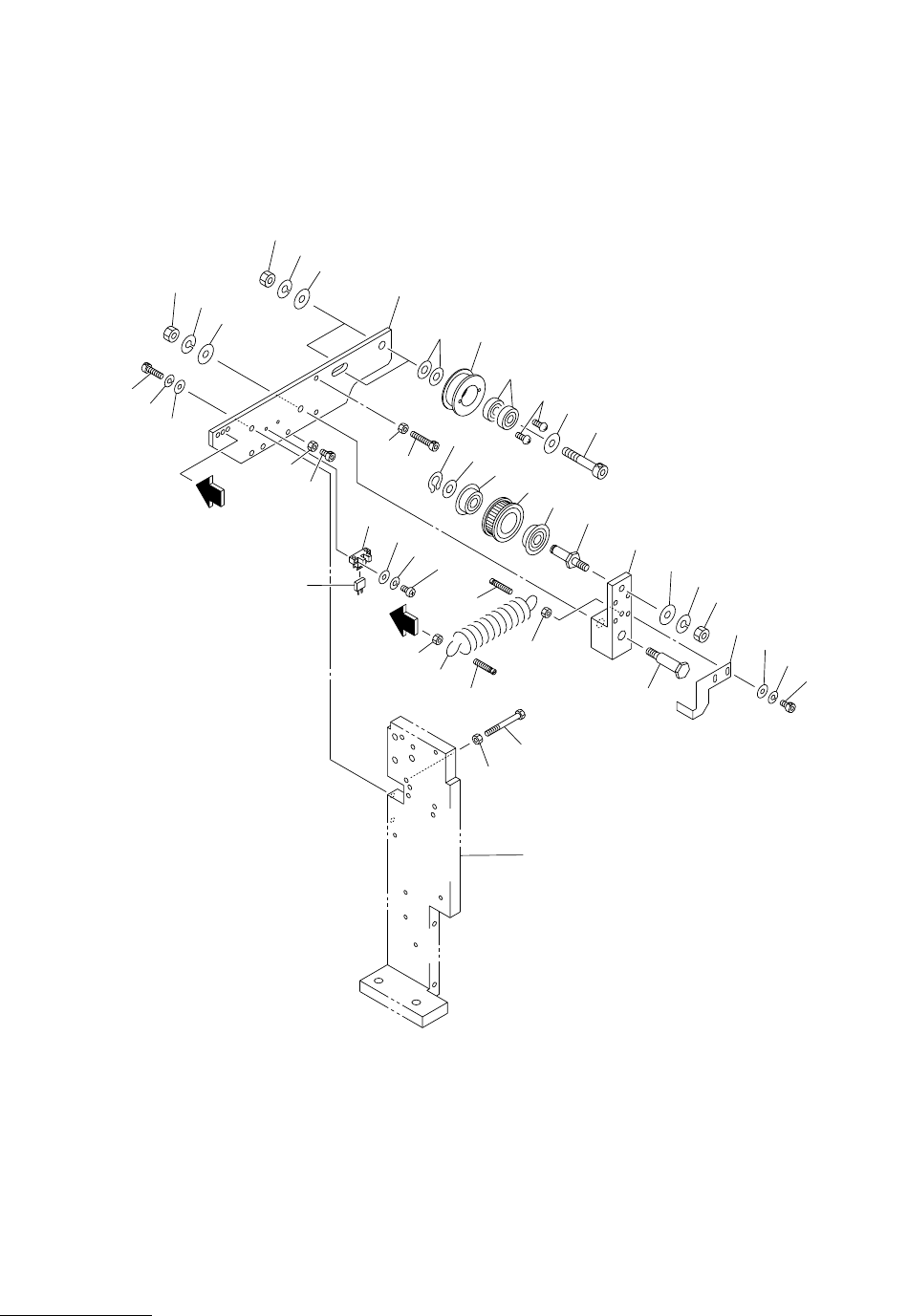

Fig. F-4 ࠻࡜ࡦࠬࡈࠔ㚟േㇱ㧝 Transfer Driver 1
310
309
308
301
302
304
320
319
318
317
318
316
315
321
322
323
314
324332
313
332
330
330
338
339
340
343
341
342
344
331
337
336
See Fig.F-1
Key No.1
303
328
312
A
A
311
329
305
306
307
327
326
325
335
334
333
Fig.F-4
