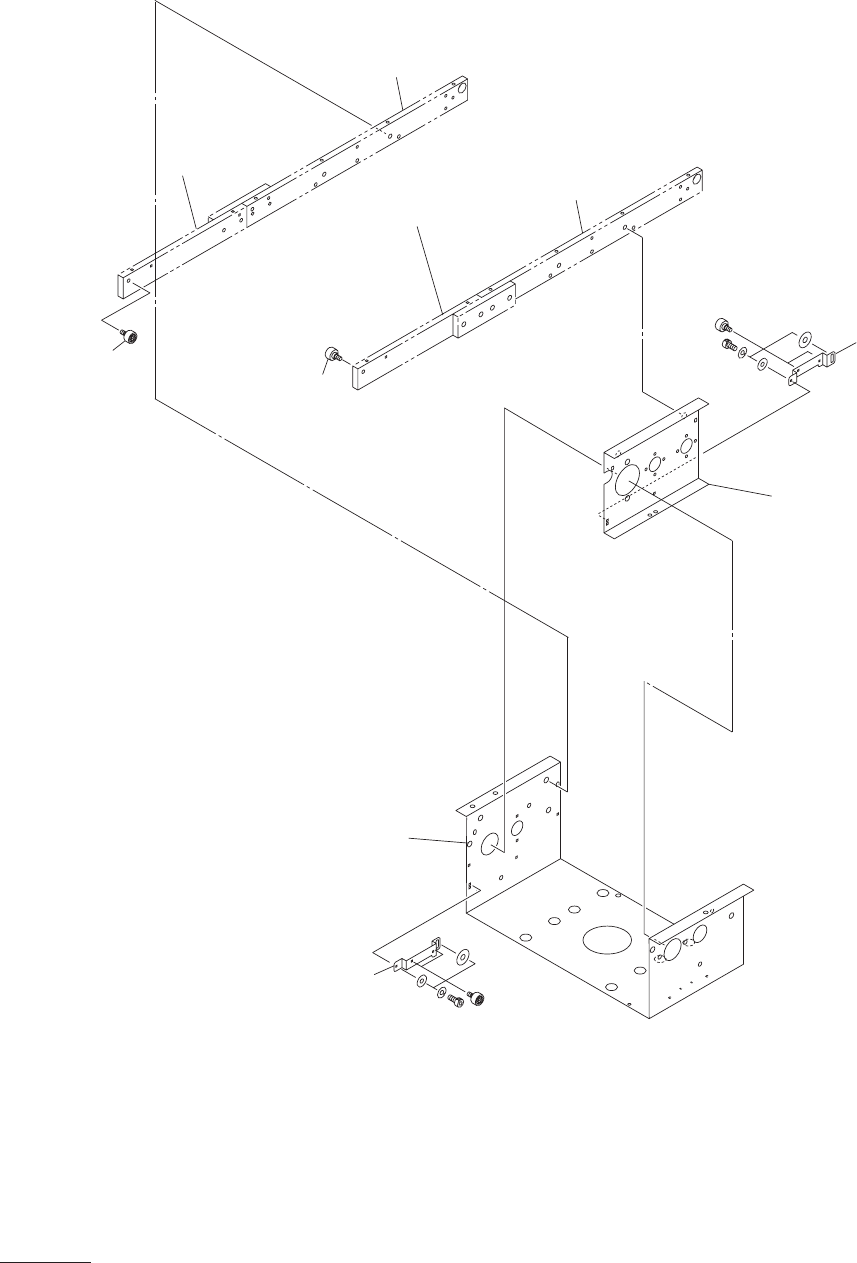

P -S047-17 1006-002 12 コンベア部 CONVEYOR SECTION Fig. H-2 L コンベアフレーム L Conveyor Frame ( 奥基準、右流れ） (Rear Reference, Right Flow) See Fig.H-1 Key No.13 See Fig.H-2 Key No.123 See Fig.H-2 Key No.122 147 147 See Fig.H-1 Key No.21…
11
P -S047-17
1006-002
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
125 6301418087 BRACKET 1→0 831H--110-125 211FA308
132 6301418094 BRACKET 1→0 831H--110-132 211FA309
135 6301483269 BRACKET 1
831H-A110020-125
211FB134
145 6301483276 BRACKET 1
831H-A110020-325
211FB135
147 6301068978 PULLEY,FLAT 2
831H-A110020-A012
223M0037
H-2
P -S047-17
1006-002
12
コンベア部
CONVEYOR SECTION
Fig. H-2 L
コンベアフレーム
L Conveyor Frame
( 奥基準、右流れ）
(Rear Reference, Right Flow)
See Fig.H-1
Key No.13
See Fig.H-2
Key No.123
See Fig.H-2
Key No.122
147
147
See Fig.H-1
Key No.21
See Fig.H-1
Key No.21
135
145
See Fig.H-1
Key No.13
13
P -S047-17
1006-002
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
125 6301418087 BRACKET 1→0 831H--110-125 211FA308
132 6301418094 BRACKET 1→0 831H--110-132 211FA309
135 6301483269 BRACKET 1
831H-A110020-125
211FB134
145 6301483276 BRACKET 1
831H-A110020-325
211FB135
147 6301068978 PULLEY,FLAT 2
831H-A110020-A012
223M0037
H-2
