3.
LOAD WIRING DIAGRAM
OPTION
負荷配線図オプション

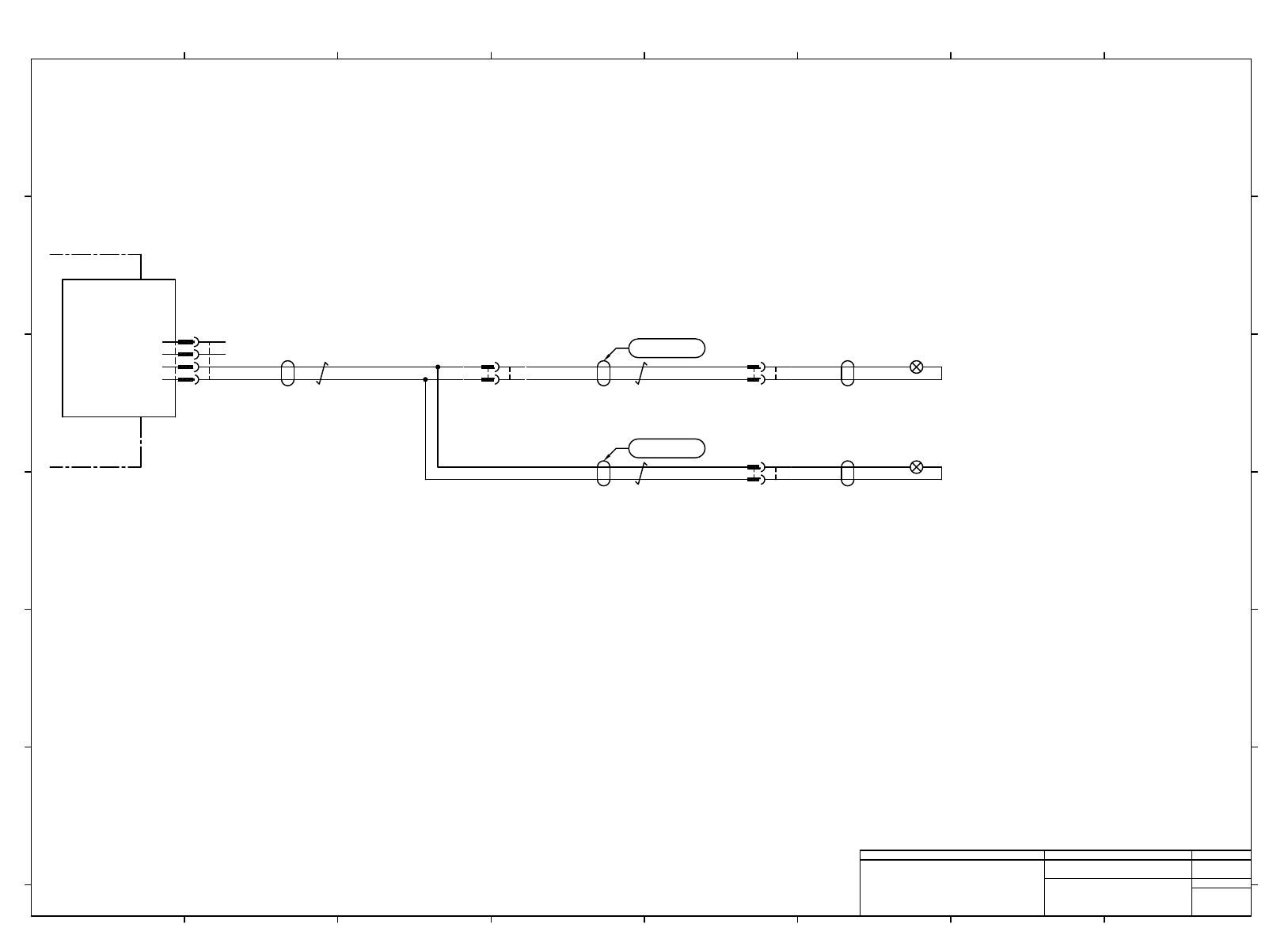

3-12 INTERNAL LIGHTING(H)
内部照明制御
EJP6AB-10-312-00
PNF0B4(ILK)
-K321
-A02
POWER UNIT
CNLED1
N.C.
24GND
24V-MC3
24GND
1
2
3
4
1
2
AMP
E011R
177898-1
1
2
AMP
E011P
177906-1
メンテナンスライト:左
Maintenance Light Left Side
LED
BU
BN
-E011
LF1B-NC4P-2THWW2-1M
IDEC
4
JST
CNLED1
PAP-04V-S
3
2
1
N610142626AD
2464-1061/ⅡA(PF) LF 1P×22AWG
BK
BK/WH
1
2
AMP
E012R
177898-1
1
2
AMP
E012P
177906-1
メンテナンスライト:右
Maintenance Light Right Side
LED
BU
BN
-E012
LF1B-NC4P-2THWW2-1M
IDEC
1
2
AMP
LED1R
177898-1
1
2
AMP
LED1P
177906-1
2464-1061/ⅡA(PF) LF 1P×22AWG
BK
BK/WH
N610142633AD
BK/WH
BK
2464-1061/ⅡA(PF) LF 1P×22AWG
1
1
1
1
1
1 2
2 3
3
