赫立 AOI 之程序设计
包括编程步骤和各类物料检测库示例两部分。
一、编程步骤

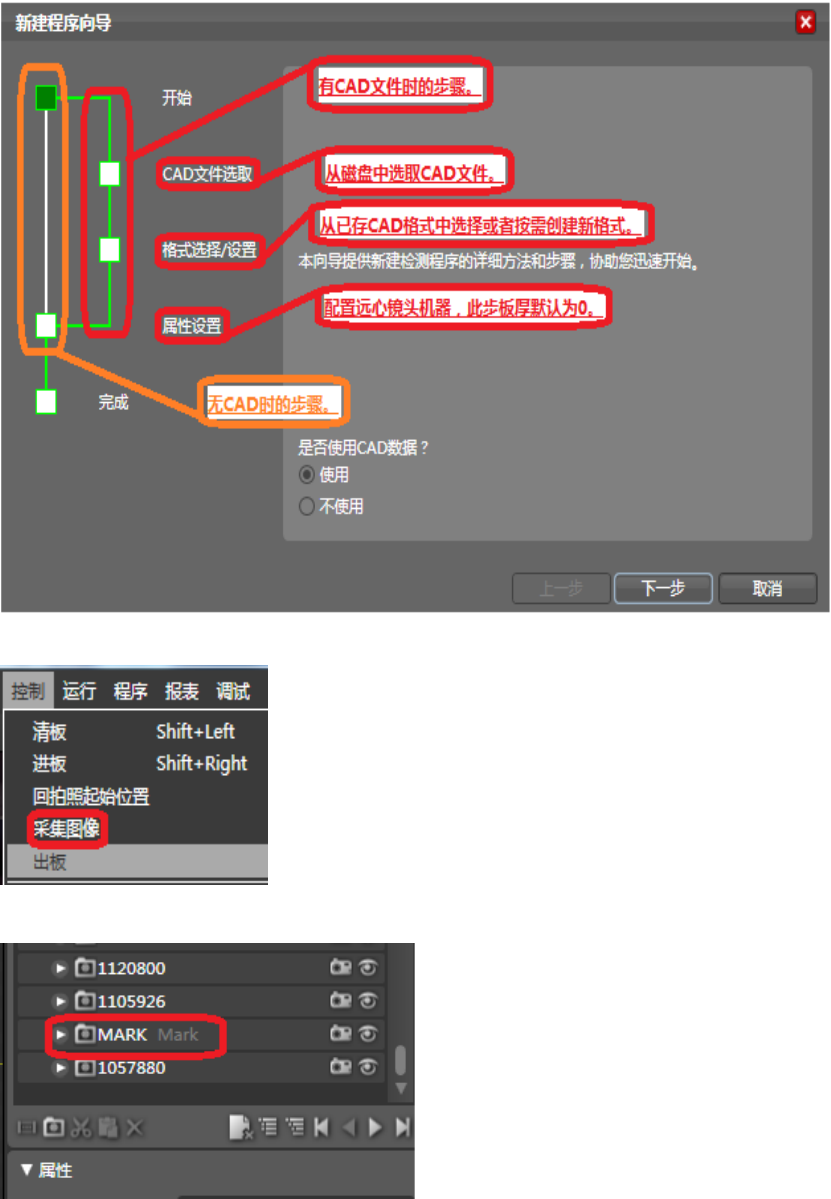

1、新建程序。
2、采集 PCB 图像。
3、添加 MARK 点并制作检测库。
4、制作所有物料的检测库。

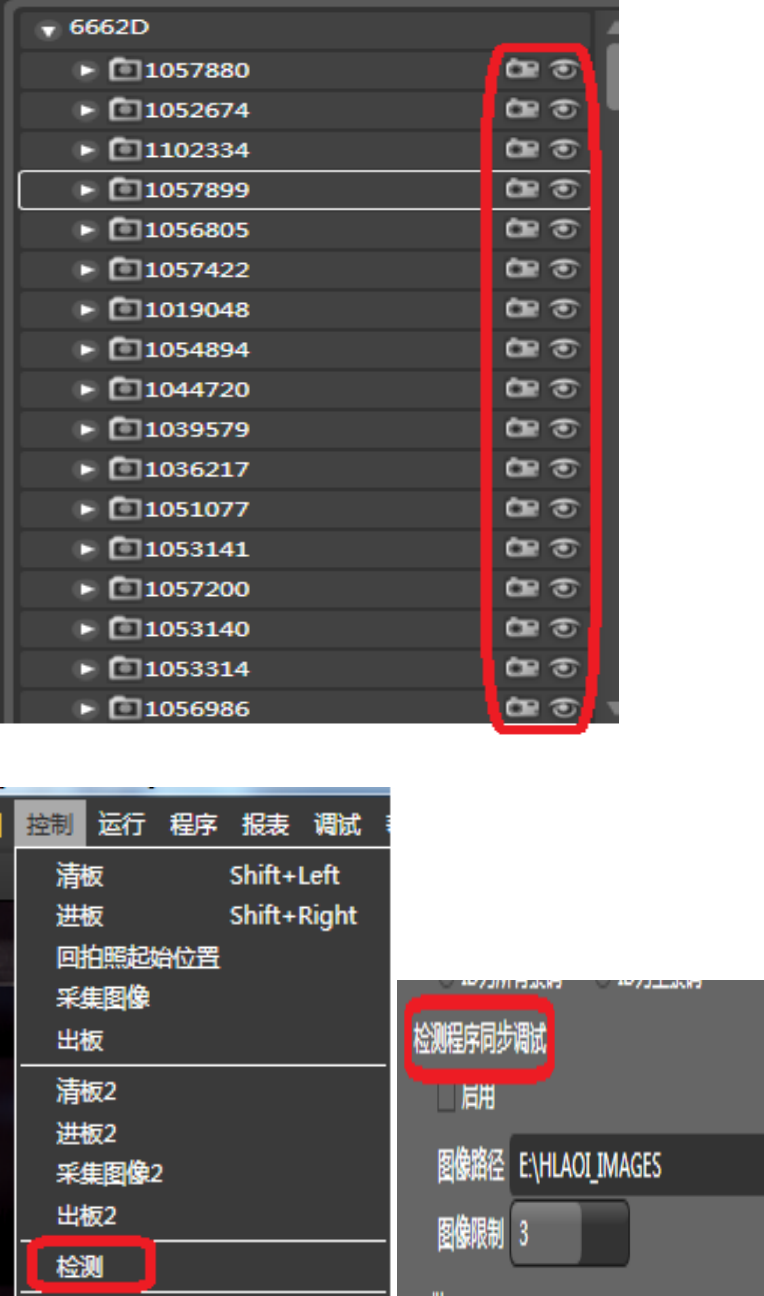

5、测试、调试程序（可同步调试）。
6、批量检测。
二、各类元件检测库示例
1、概述

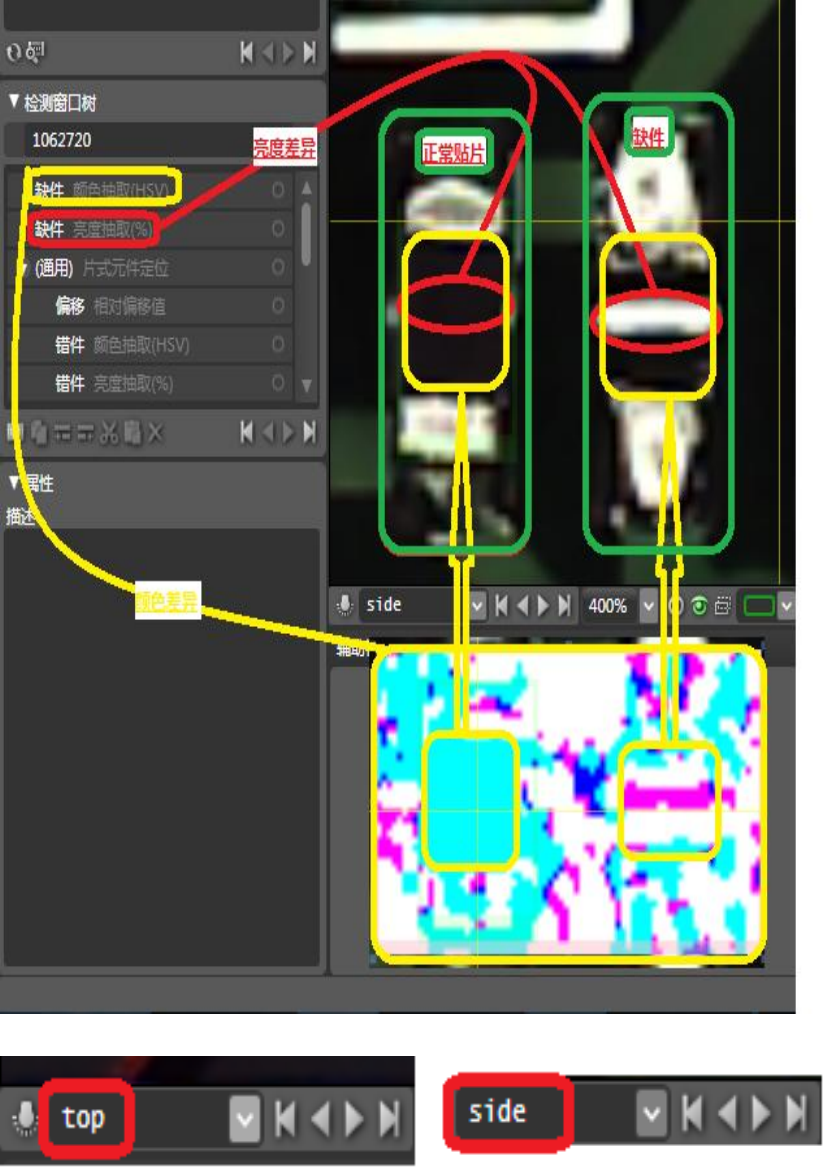

1.1、结合要测缺陷类型（比如缺件），观察对比 OK（正常贴片）和 NG（漏
贴）的差异（颜色和灰度方面），立足差异并在深入理解算法逻辑（参看《赫立
AOI 之算法逻辑》）的基础上选择合适算法，设置恰当参数、判定标准以确保不
良 100% 检出。
1.2、各检测窗口光源可以自由选择，原则上优先考虑 side 光和 top 光。
