Samsung Component Plac er SM310 Maintenance Refer ence 3-4. PCB 更仔细 的 T e nsion Id ler Pulle 位 置信 息请 参照 技 术信息 指 南 ( T echnical Re ferenc) 的 操作 T eaching bo x ，最大限度把 Front X Frame Ass’y 移动到后面，以防 Front 的 Hea d Assembly …
3-17

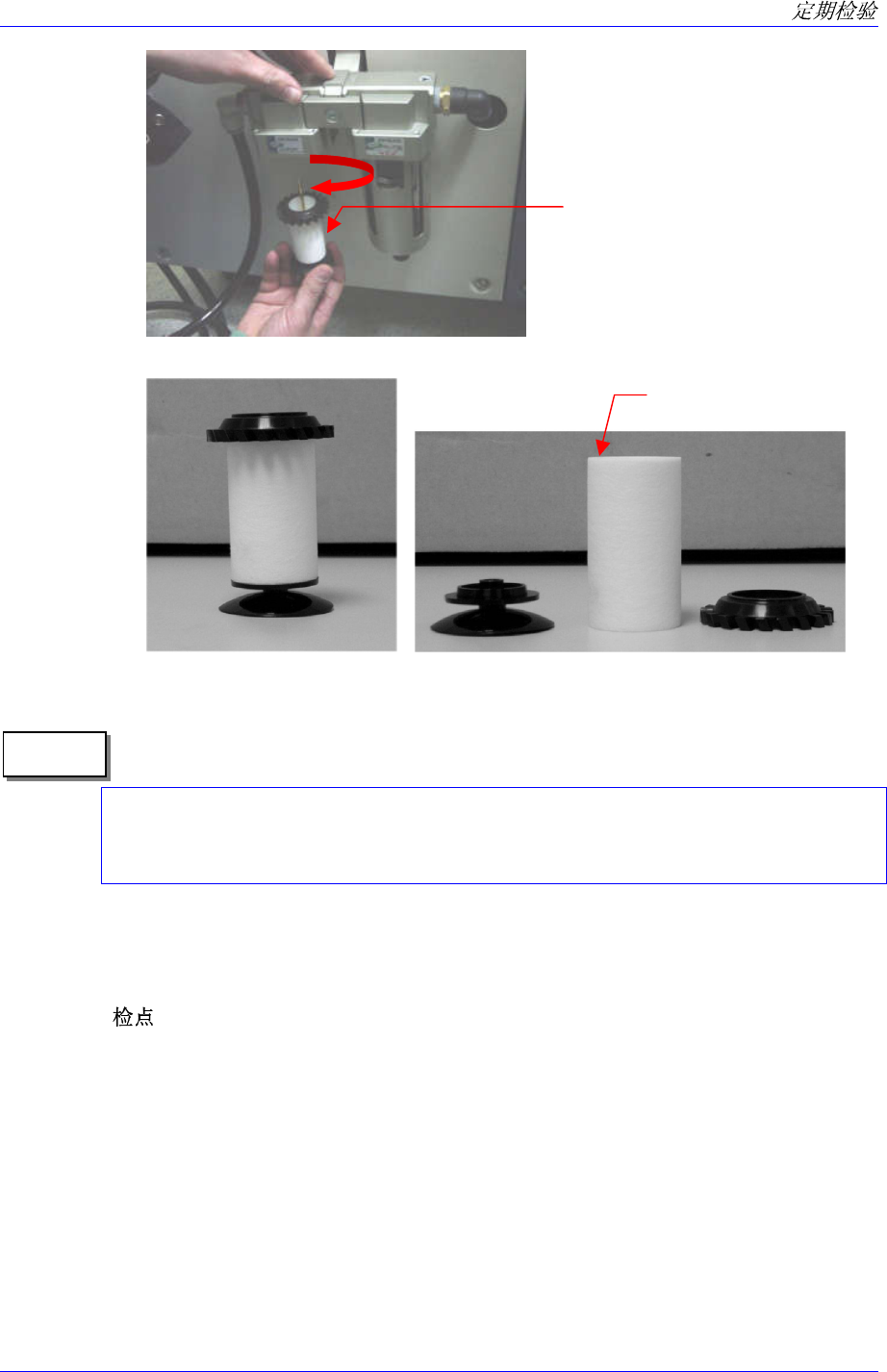

在 t 团 Element，进行更换。 Filter Elemen 分离出 Filter
Elemen
Mist Seperator 的 Filter Element 也用相同方法交换。
的逆方向组装。
ir Filter Element : AF40
按照卸载
Filter Element 团
Filter t
参 考
A
Mist Seperator Element : AFM40
采购渠道 : 本公司 (三星 techwin C/S), 韩国 SMC 工压（株）
3.2.4. Conveyor System
3.2.4.1. PCB 的移送皮带
检查皮带的张力是否太松，或不不要地太紧。
确认皮带是否发生非正常的磨损。
确认驱动马达滑轮是否发生非正常的磨损。
确认张力调节轮是否发生非正常的磨损。
确认皮带是否在驱动中偏移到一边，或快滑掉。
Samsung Component Placer SM310 Maintenance Reference
3-4. PCB
更仔细的 Tension Idler Pulle 位置信息请参照技术信息指南(Technical Referenc)的
操作 Teaching box，最大限度把 Front X Frame Ass’y 移动到后面，以防 Front
的 Head Assembly 发生相互干扰。
Conveyor-Moving-Frame-Ass’y 和 Conveyor-Fixed-Frame-Ass’y。
和 Rear

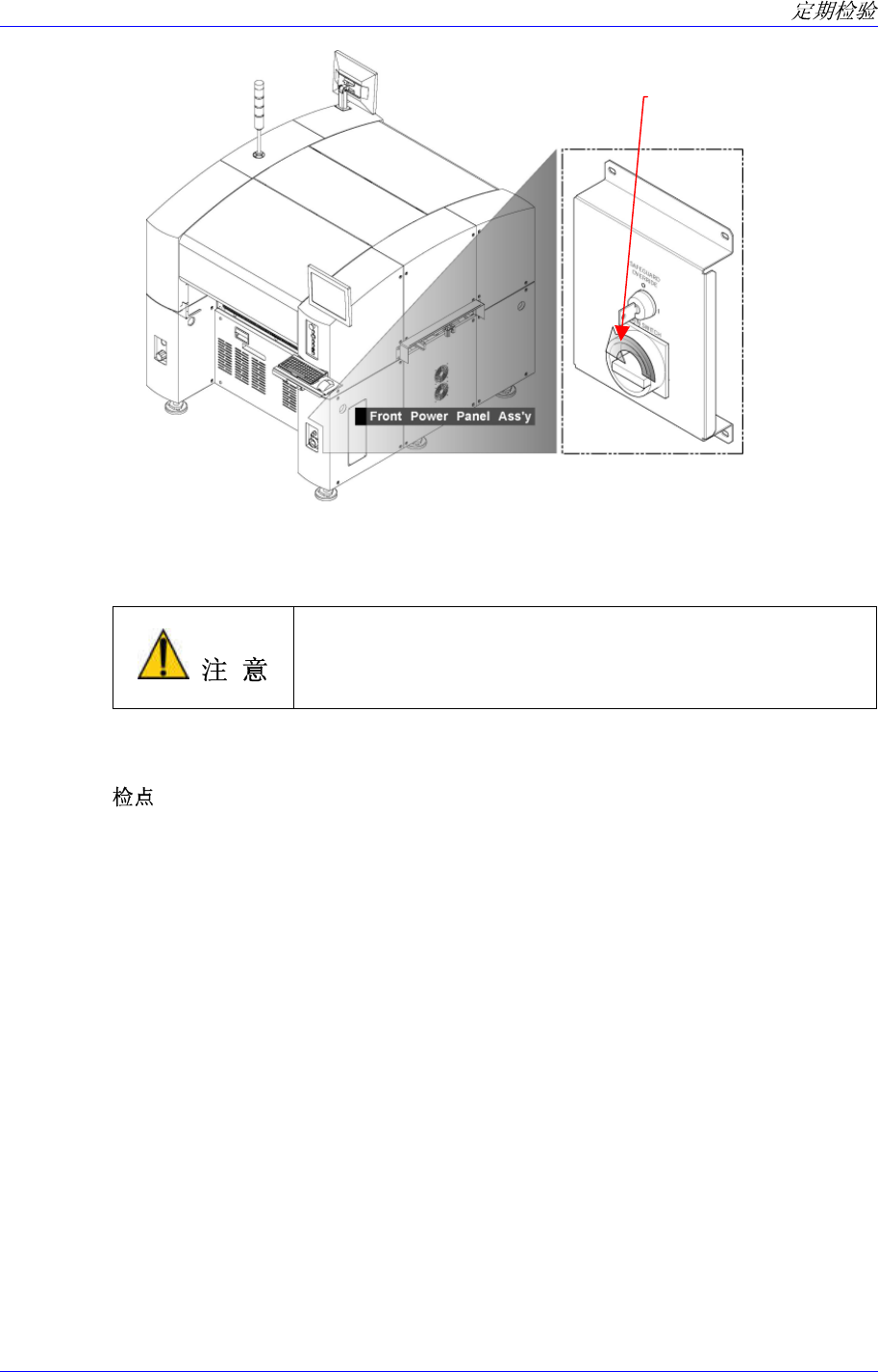

结束 MMI 后关闭装备正面的 Main Switch。

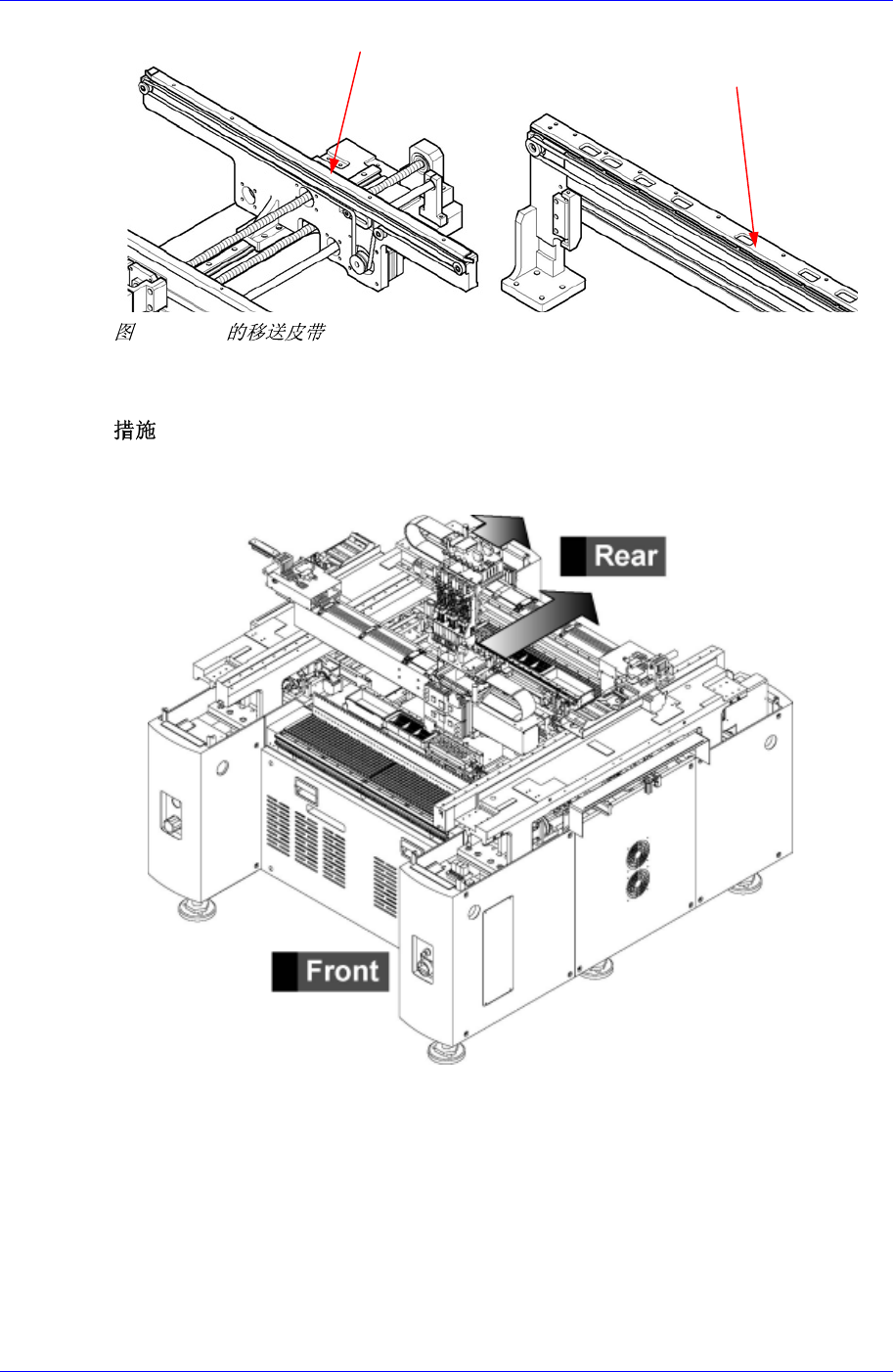

Shuttle Transport Belt
Work zone Transport Belt
3-18
3-19
如果皮带的 张力松，利用马达一侧的支撑张力调节轮调整其张力。
如果皮带上发生非正常的磨损而影响到 PCB 的移送时，请马上与本公司的 C/S
中心联系，并交换部品。
Conveyor System的各输送带都有固有的适当张力值。用户
任意调整张力时可能会发生问题。 张力调节请与本公司C/S
公司(STS) 或当地代理店(Local Agent)咨询。
3.2.4.2. PCB的感应传感器
检查是否识别窗被污染。
检查传感器的灵敏度是否适当。
通过 MMI 画面检查传感器的动作状态。
主开关的关闭方向
(逆时针方向)
