Samsung Component Placer SM310 Maintenance Reference
3-5. PCB
点击 Teaching Box 的“Motor Free”按钮后再按正面操作板的
“Stop”键。发动机电源被切断的状态下才科进行检查。
t 以防 Front
Rear 的 Head Assembly 发生相互干扰。

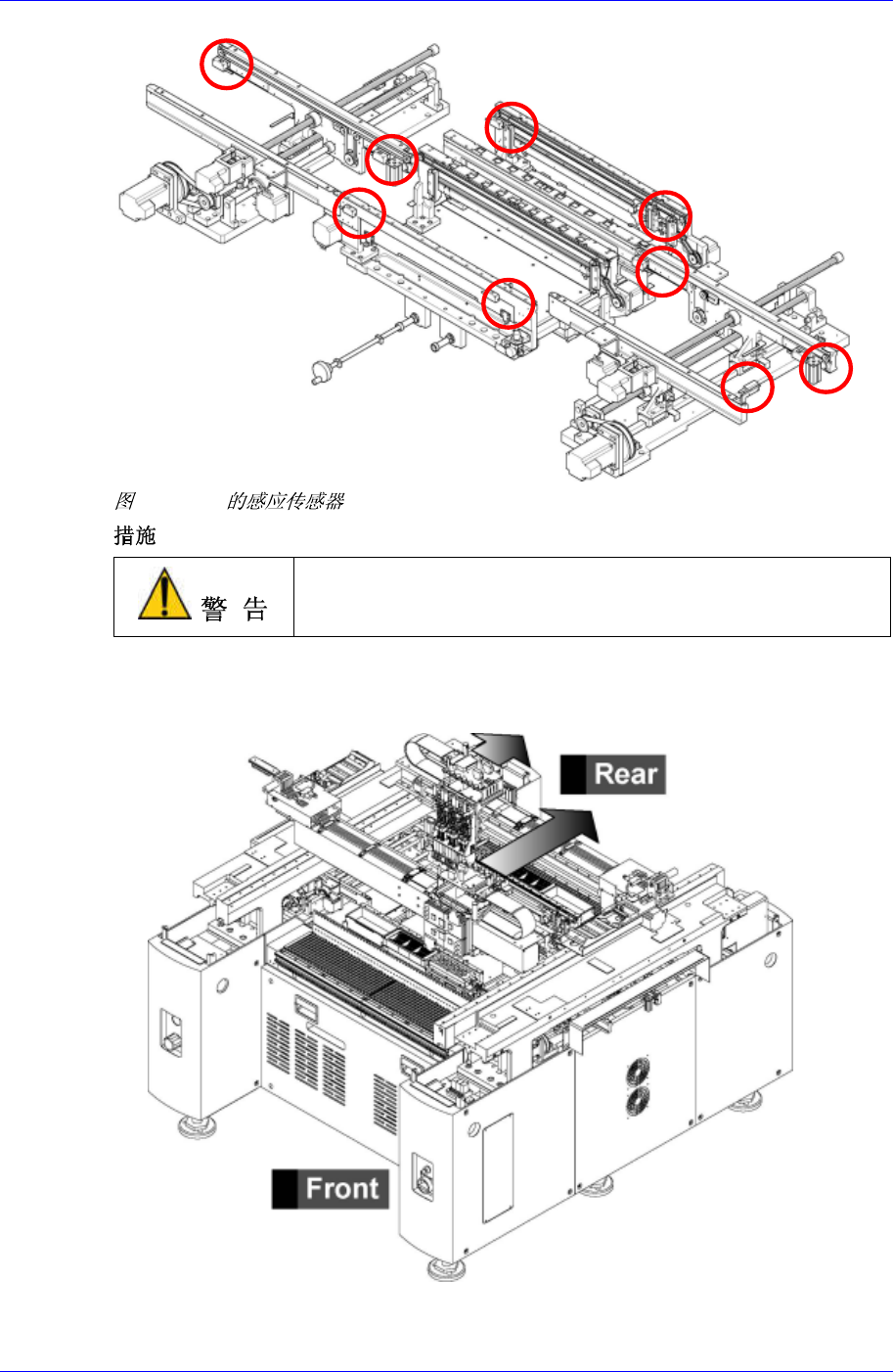

操作 Teaching box，最大限度把 Fron
和
X Frame Ass’y 移动到后面，
MMI 画面的主 Menu Tool-bar 选择 Diagnosis 后，在辅助 Menu Tool-bar 选择 I/O
3-20
3-21
命令，确认传感器的动作状态。
按 Teaching Box 的 Motor Free 键，使装备处于 Free 状态。
单击 Teaching Box 的“Motor Free”键后，单击正面操作面板的
“Stop” 与“Reset”键。检验时，必须 动机的电源。 关闭电
Photoelectric Sensor (BYD30-DDT-S)识别程度后 ， 使用本公司提供的
和干净布块清扫传感器窗口。(红色 LED 在识别对象时亮灯)
确认
Cleaning Kit 的棉棒
有异常时与本公司 C/S 公司(STS) 或当地代理店(Local Agent)咨询后进行调
节。
3.2.4.3. Conveyor及ANC构成汽缸的动作
检查各气缸的动作状态。
检查各气缸动作的感应传感器。
传感器的窗
红色 LED 指示灯
Samsung Component Placer SM310 Maintenance Reference
检查 Stopper Top Plate 的磨损状态。
清扫后还发生 Vacuum 生成问题时 ， 请向本 公司
(STS)或向当地代理店(Local agent)询问后调节。
公司 C/S

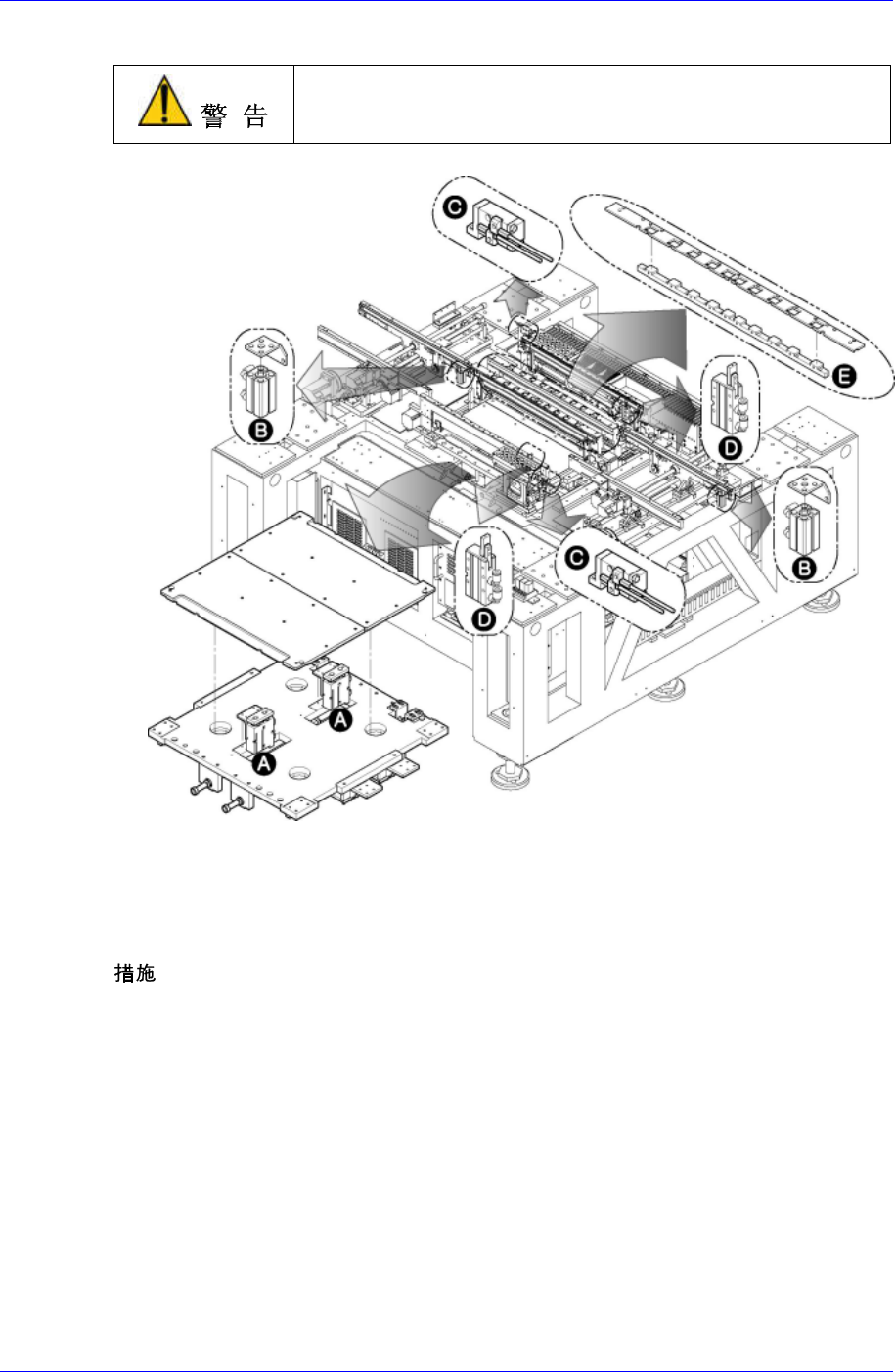

A : Backup Table Cylinder, B : Inlet & Outlet Transport Shuttle Stopper Cylinder
C : Front & Rear Fixed ANC Cylinder, D : Front & Rear Fixed Rail Stopper Cylinder
E : Front & Rear Moving Shuttle Stopper Cylinder
MMI 画面的主 Menu Tool-bar 中选择 Diagnosis 后，在辅助 Menu Tool-bar 选择
I/O 命令，确认传感器的动作状态。
3-22
