Einbau Montage der Sensoren Montage der Sensoren für TwinHead 24 Option Verify Reject Bin Option Abfrage Abwurfbehälter Version 3: Übersi cht der Sensoren - TwinHead mit MTC, CAN-Knoten-Infrastr u ktur und Adapter für SW…
Einbau
Montage der Sensoren für TwinHead Montage der Sensoren
Option Verify Reject Bin Option Abfrage Abwurfbehälter 23
3.1.2 Montage der Sensoren für TwinHead
Version 1: Übersicht der Sensoren - TwinHead
Version 2: Übersicht der Sensoren - TwinHead mit MTC und CAN-Knoten-Infrastruktur
Einbau
Montage der Sensoren Montage der Sensoren für TwinHead
24 Option Verify Reject Bin Option Abfrage Abwurfbehälter

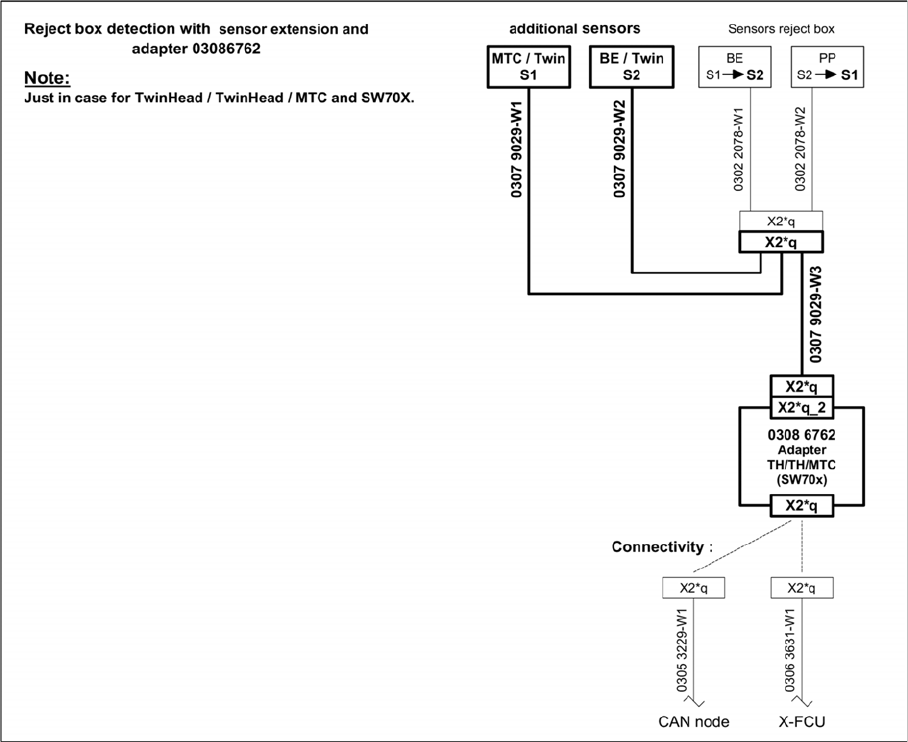

Version 3: Übersicht der Sensoren - TwinHead mit MTC, CAN-Knoten-Infrastruktur und Adapter für SW70x
Einbau
Montage der Sensoren für TwinHead Montage der Sensoren
Option Verify Reject Bin Option Abfrage Abwurfbehälter 25
3.1.2.1 Montage der Sensoren für TwinHead am BE-Einzug
VORSICHT
Schrauben
Verwenden Sie für die Befestigung des Sensors ausschließlich die beiliegenden Kunststoff-
schrauben (DIN85-M3x6-PA [00305381-xx])!

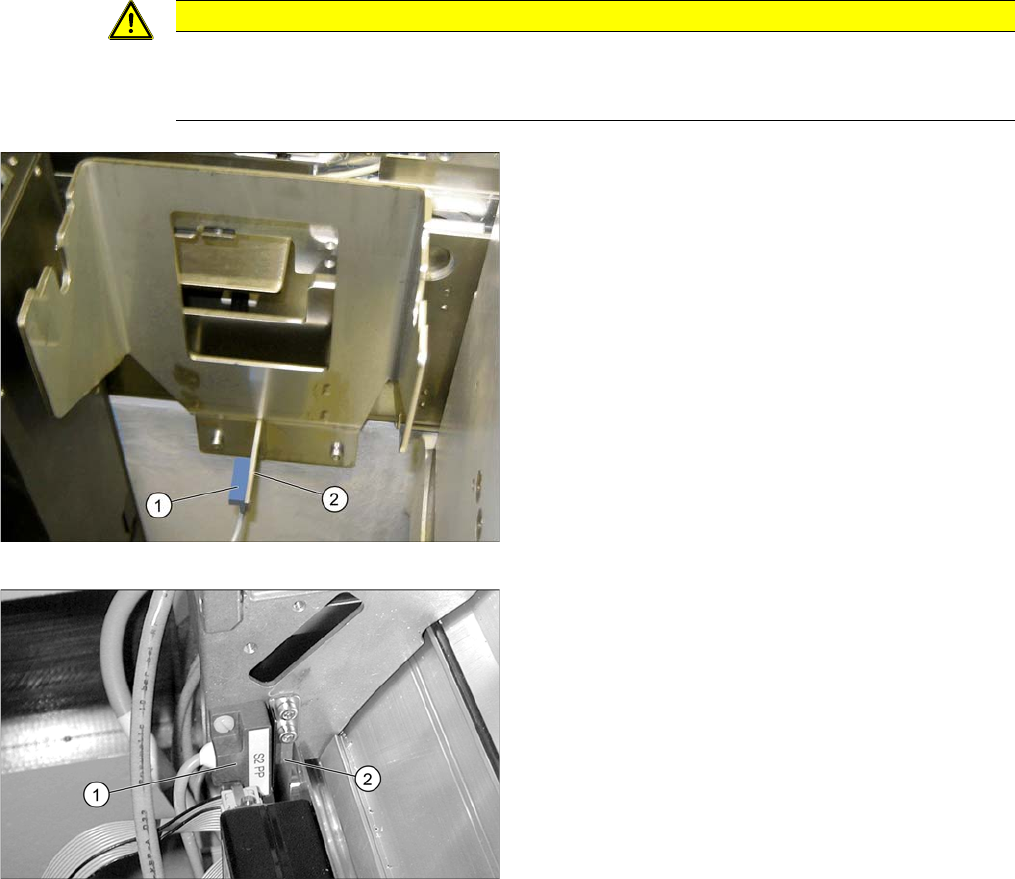

Sensor am "Abwurfbehälter TwinHead"
► Entnehmen Sie den Abwurfbehälter.
► Schrauben Sie den Sensor S1 (1) mit zwei Kunst-
stoffschrauben M3x10 [00305381-xx] an die Halte-
rung (2) unter dem großen BE-Abwurfbehälter.
► Setzen Sie den Behälter wieder ein.
Sensor S2 in Parkposition an der X-Serie
► Montieren Sie den Sensor S2 (1) in Parkposition am
Träger des Pipettenabwurfbehälters.
► Schrauben Sie das mitgelieferte Abfrageblech
[03006260-xx] (2) neben den Sensor.
► Fixieren Sie die installierten Kabel an geeigneten
Stellen, so dass diese nicht beschädigt werden
können.
