Einbau Montage der Sensoren Montage der Sensoren für TwinHead 28 Option Verify Reject Bin Option Abfrage Abwurfbehälter 3.1.2.3 Montage der Sensoren für TwinHead mit MTC am 1-Wire-Hub Wird der TwinHead in einem 2-Portal-…
Einbau
Montage der Sensoren für TwinHead Montage der Sensoren
Option Verify Reject Bin Option Abfrage Abwurfbehälter 27
► Nehmen Sie das lange Kabel W1 vom Sensor S1 und führen Sie das Kabel durch die Aussparungen
am Maschinenständer zum Stellplatz mit dem MTC.
► Entnehmen Sie den Abwurfbehälter.
► Schrauben Sie den Sensor S1 mit zwei Kunststoffschrauben M3x10 an die Halterung unter dem
großen BE-Abwurfbehälter.
► Setzen Sie den Behälter wieder ein.
Kabelverlegung für Sensor "BE-Abwurfbehälter Twin
-
Head" am Stellplatz mit MTC
1. Sensor S1 Abwurfbehälter am Stellplatz mit BE-Ein-
zug
2. Aussparung am Untergestell des Maschinenständers
Stellplatz 1/3
3. Sensor S2 Abwurfbehälter am Stellplatz mit MTC
4. Aussparung am Untergestell des Maschinenständers
Stellplatz 2/4
Einbau
Montage der Sensoren Montage der Sensoren für TwinHead
28 Option Verify Reject Bin Option Abfrage Abwurfbehälter
3.1.2.3 Montage der Sensoren für TwinHead mit MTC am 1-Wire-Hub
Wird der TwinHead in einem 2-Portal-Bestückbereich mit MTC eingebaut, dann kann der Sensor S1 wie
zuvor beschrieben an den Halter des BE-Abwurfbehälters montiert werden. Der Sensor S1 muss am Pi-
pettenwechsler TwinHead [00119717-xx] montiert werden.
► Montieren Sie den Sensor S2 in Parkposition am Träger des Pipettenwechslers TwinHead
[00119717-xx].
► Schrauben Sie das mitgelieferte Abfrageblech [03006260-xx] an den Sensor.
► Fixieren Sie die Kabel an geeigneten Stellen, so dass diese nicht beschädigt werden können.
HINWEIS
Dies gilt nur in Verbindung mit dem 1-Wire-Hub.

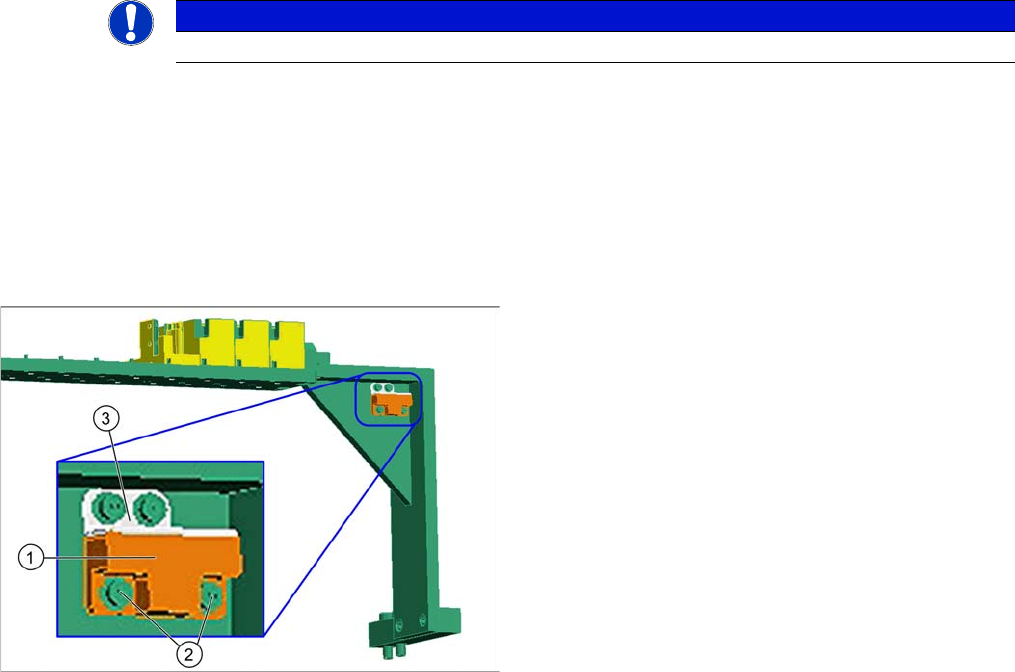

Sensor S2 - Parkposition TwinHead, Pipettenwechsler
mit MTC
1. Sensor S2
2. Abfrageblech [03006260-xx]
3. Kunststoffschrauben
Einbau
Montage der Sensoren mit C&P6/12 Montage der Sensoren
Option Verify Reject Bin Option Abfrage Abwurfbehälter 29
3.1.3 Montage der Sensoren mit C&P6/12

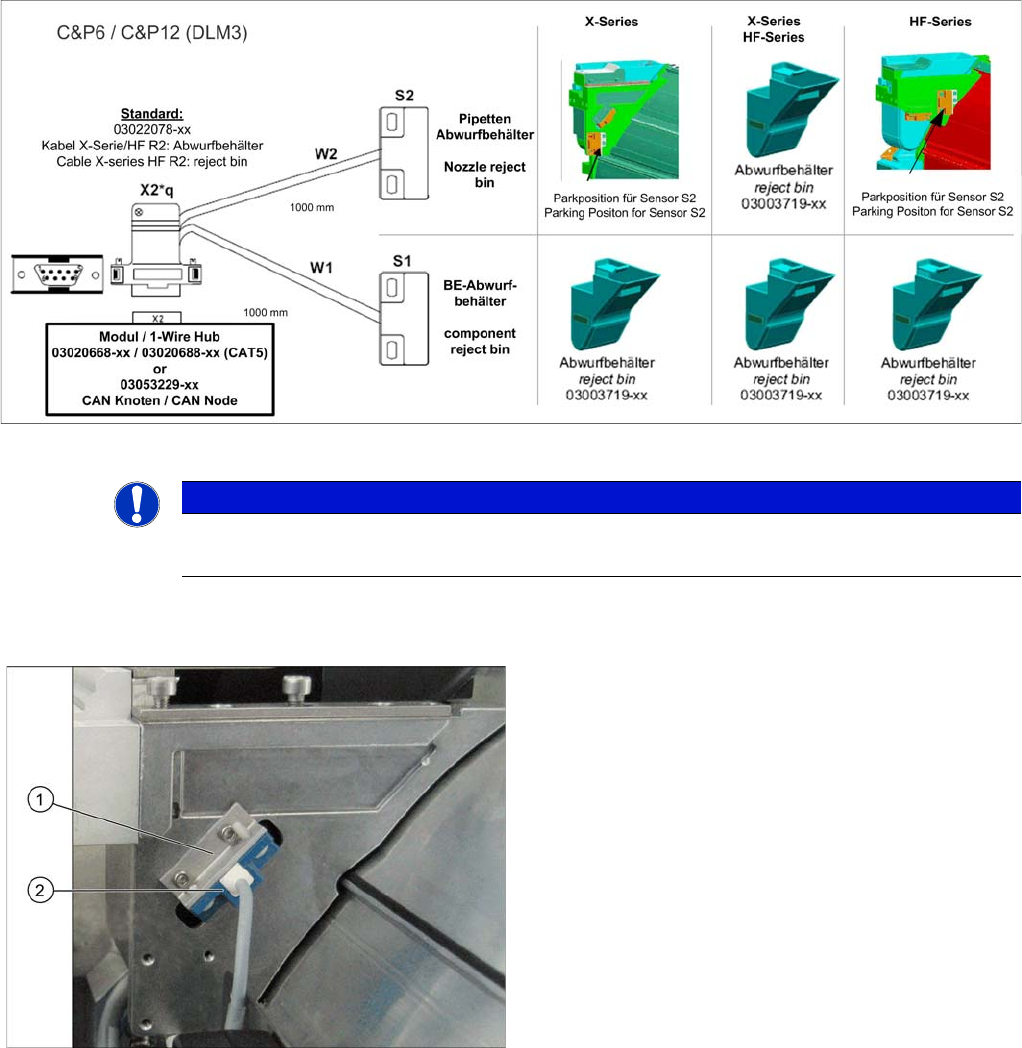

Übersicht der Sensoren mit C&P6/12 (DLM3)
► Schrauben Sie den Sensor S2 mit 2 Kunststoffschrauben DIN85-M3x6-PA [00305381-xx] an den
Sensorhalter [03021179-xx].
► Schrauben Sie den Befestigungswinkel (mit Sensor darauf) an den Träger des BE-Abwurfbehälters
(2 Schrauben DIN912-M3x6).
► Ist ein Pipettenwechsler installiert, dann montieren Sie den Sensor S2 für den
Pipettenabwurfbehälter. Verwenden Sie hierzu ebenfalls 2 Kunststoffschrauben DIN85-M3x6-PA
[00305381-xx].
HINWEIS
Schrauben
Verwenden Sie nur die beiliegenden Kunststoffschrauben!
Sensor "BE-Abwurf C&P6/12 (DLM)" an der X-Serie
1. Haltewinkel
2. Sensor S1
