Option Verify Reject Bin Option Abfrage Abwurfbehälter 41
4 Anhang
4.1 Sensor Testmodus an der FCU
Für Maschinen mit der Sensoransteuerung über die FCU steht ein Testmodus an der FCU zur
Verfügung. Die Maschine muss hierzu eingeschaltet sein.
Je nach Maschinentyp ist eine andere FCU verbaut:
▪ SX4 bzw. X-Serie: X-FCU/X-Serie (ohne CAN-Knoten bzw. 1-Wire-Hub) [03059623-xx]
▪ SX1/SX2: B-FCU/B-Serie [03059666-xx]
Testmodus
► Schalten Sie den Schalter S1 auf "OFF" um den Testmodus zu aktivieren.

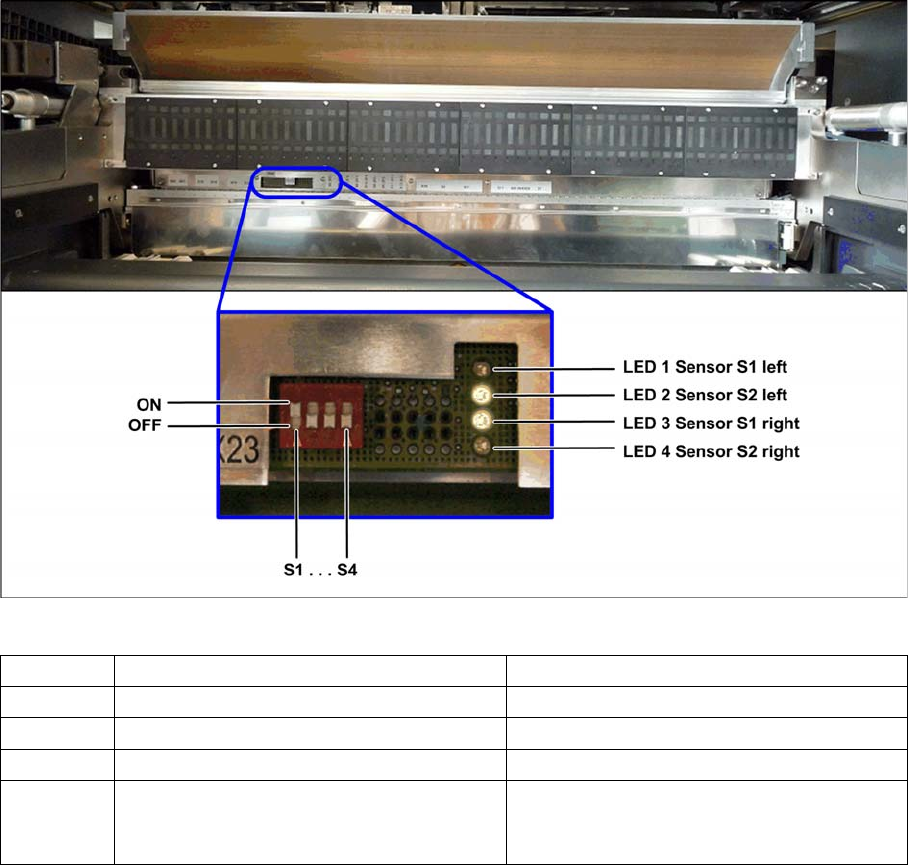

Testmodus FCU - Beispiel: FCU für 60 Zuführmodule (SX1/SX2)
Anhand der LED-Anzeige rechts neben der Schalterreihe kann die Funktion der Sensoren für die
Abwurfbehälter überprüft werden.
Schalter ON (0) OFF (1)
S1 Testmodus ausgeschaltet Testmodus eingeschaltet
S2 FCU für 60 Zuführmodule (SX1/SX2) FCU für 40 Zuführmodule (X-Serie und SX4)
S3 Einzugsteuerung mit virtuellem Taster Einzugsteuerung ohne virtuellem Taster
S4 "HW Version 8" mit Ansteuerung von Gurt-
schneider, Abwurfsensoren und Pipetten-
wechslerfunktion
"HW Version 8" ohne Ansteuerung von Gurt-
schneider, Abwurfsensoren und Pipetten-
wechslerfunktion
Anhang
Sensor Testmodus an der FCU
42 Option Verify Reject Bin Option Abfrage Abwurfbehälter
LED an entspricht Abwurfbehälter erkannt.
▪ LED 1 (H1) - Sensor S1 - Abfrage der BE-Abwurfbehälter 6x6 des C&P20 bzw. CPP links
▪ LED 2 (H2) - Sensor S2 - Abfrage der Pipettenabwurfbehälter links
▪ LED 3 (H3) - Sensor S1 - Abfrage der BE-Abwurfbehälter 6x6 des C&P20 bzw. CPP rechts
▪ LED 4 (H4) - Sensor S2 - Abfrage der BE-Abwurf bzw. -Abfrage der BE-Abwurfbehälter TwinHead/
CPP mit stationärer Kamera rechts
► Schalten Sie nach Abschluss des Tests den Schalter S1 wieder auf "ON".
