6 | Nordson DAGE Explorer X射线检测 7 | Nordson DAGE Explorer
X射线检测

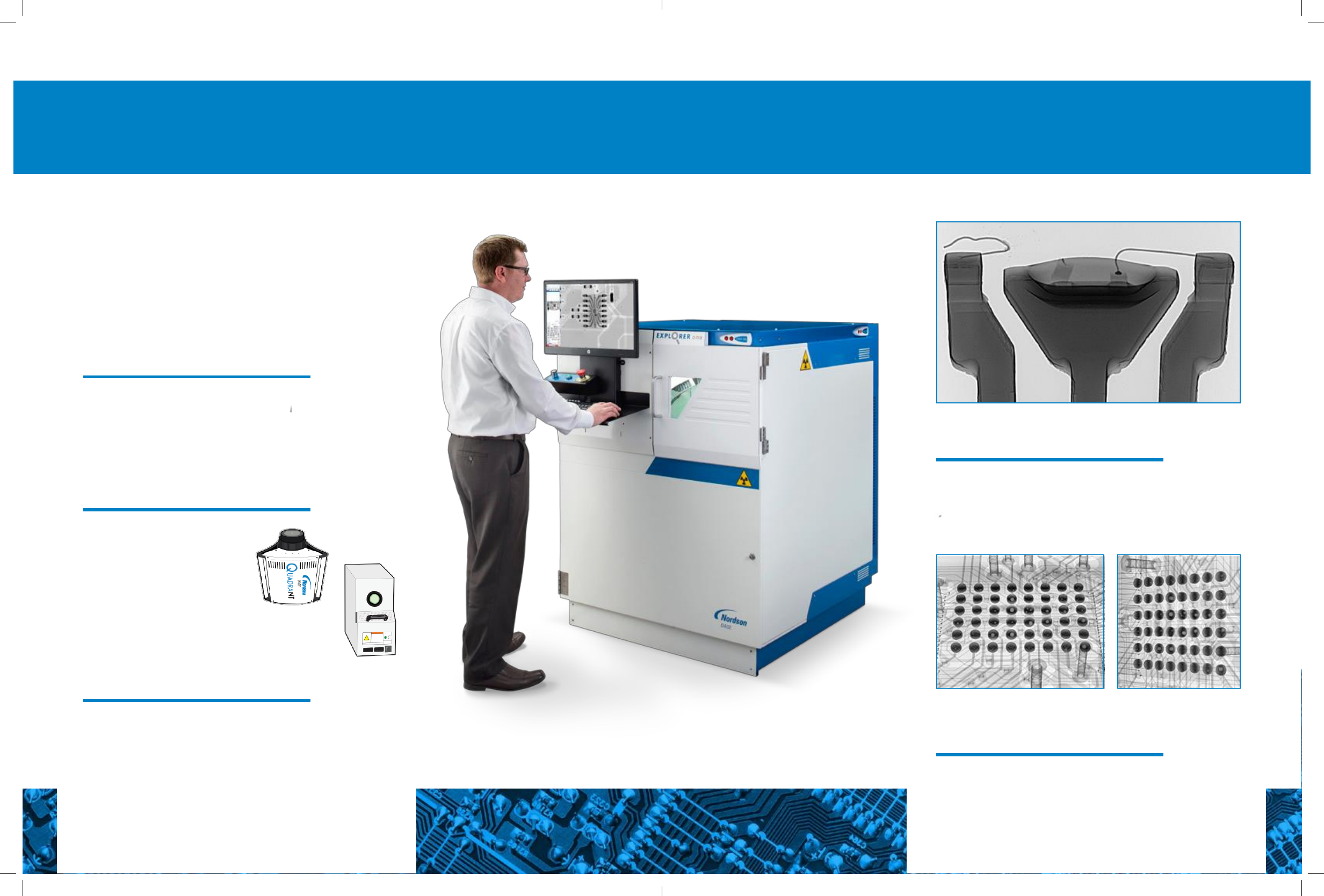

将图像转换为解决方案
Explorer™ one 可通过最清晰的X射线图像
让您快速了解产品质量。市场领先的图像质量
使其能够快速轻松地定位和鉴定潜在缺陷,并
快速做出合格/不合格判断。
独特的集成技术
Explorer™ one 在图像链的每个步骤都具有专有技术,从生
成和检测X射线到图像增强和测量。每个组件都有一个目的:
为电子检测创建最高质量的图像。
Quadra
®
X射线管技术
高质量的图像从X射线源开始。
Explorer
one使用
Quadra
NT
®
X射线管技术(也
适用于我们的Quadra系列X
射线检测工具)在每个功率级
提供市场领先的图像质量,而
无需维护。
专门设计用于电子器件的检测
能查看小至2μ m的产品特性,这种高清细节的检测功能与只
是 检测键合是否存在有着很大的区别。
专为Explorer one 开发的As
pir
e
F
P
®
one 平板探测器经过优
化,能在电子样品中实现最高对比度。
多色L
ED
,带有吹制接合线和分离式模具。
显示最精细的细节
超过30种先进的过滤器可以显示最清晰的图像并展示最精
细的细节,让您更快地找到特征和缺陷。
从下方(左图)和侧面(右图)查看的斜视图可以轻松确认BGA回流质量。
一直朝上
绝对不会看错方向。无论您从哪个侧面观察,Explorer one
独特的双轴倾斜观察功能均可使电路板朝上,样品肯定不会
旋转。

Explorer one Brochure v5c Chinese.indd 8-9
15/04/2019 11:03
8 | Nordson DAGE Explorer X射线检测 9 | Nordson DAGE Explorer
X射线检测
简单即标准 最小化占地空间
快速检查高混合电子产
品。Explorer
™ one 能够通过最少的培训使操作
员和临时用户快速轻松地执行质量
检验,从而最大限度地提高产量。
自动检测程序
通过自动检测程序节省批量电路板的检测时间。使 用
组件布局设计数据进行辅助,程序仅需一次编程, 然
后放置电路板并单击运行即可。
几秒钟内生成报告,报告可以保存在本地或中央数
据库中。
Explorer™ one 是我们最小且最轻
量化的X射线检测系统,它可以较好
地平衡电路板尺寸和系统占地空间之
间的关系,为您提供易于现场快速安
装的系统,助您实现设备的快速启动
和运行。
高可靠性
Nordson的全球服务网络可确保快速响应的技术 支
持,因此您可以在Ex
p
lor
e的整个产品周期内最
大限
度地使用这款设备。Nordson的区域服务中 心及成
熟的技术支持网络可提供快速的区域响应。
快速
Explorer
1可提供您需要的实时图像反馈,以便快
速浏览产品并发现缺陷。
合规性
内置尺寸测量工具、
B
G
A空洞分析、凸点直径和圆
度以及通孔填充,可快速查找并表征缺陷,帮助您
达到IPC-A-610和IPC-7095合规标准。
高效利用您的空间
我们独特的双斜角探测器几何结构可从每一侧检
查300
x
300
mm的基板,而无需限制圆形旋转台
的大小。
减少停机时间和拥有成本
Explorer
one 是一款免维护的无油X射线检测系
统。不需要定期进行预防性维护检查以保证最佳的
X射线性能。每年只需进行检测和辐射检查。
借助组件位置覆盖可轻松到达想
要的位置。只需单击一下,即可直
接移动到电路板上的任何设备。浏
览时明确知道正在检测的部分。

Explorer one Brochure v5c Chinese.indd 10-11
15/04/2019 11:03
10 | Nordson DAGE Explorer X射线检测 11 | Nordson DAGE Explorer
X射线检测
EnviroShield™技术
开启您的选择
近年来,含铅化合物逐渐退出消费品用途,
诸如欧盟R
o
HS指令等具体举措不断寻求着
最大限度地减少铅等有害物质进入环境。
尽管出现了这种趋势,但铅仍然广泛用于屏
蔽X射线辐射,并且通过R
o
HS豁免在欧盟
中获得许可。然而,当我们开发Ex
p
lor
er™
one 时,我们窥见了一个通过做出根本性 改
变以获得更好结果的机会。我们开发了
20世纪70年代
涂料中禁用铅
请开始您的选择:.Explorer™ one 和Quadra
®
3可快速完成生产PCB的检测。Quadra 5和7具有出色的放大倍率和功
率,可用于高级PCB、封装和晶圆级检测以及故障分析。
Quadr
a和Ex
p
lor
er均具有直观的点击式Gensys
®
X射线检测软件。如果您的操作员接受过Explorer one的培训,那么他
们就能够操作Quadra。
En
vir
o
S
hield
™
。
90
k
V
10W
EnviroShield是Nordson
DAGE 的一种新
型专有(正在申请专利)无铅X射线屏蔽技
术。该技术无毒,在寿命终止时易于处理。我
们希望Explorer one
中的En
vir
o
S
hie
ld能
够帮助我们减少未来数百吨的铅用量。
20世纪90年代
汽油中禁用铅
2
µ
m
紧凑型
在Nordson DA
G
E
,我们已采取措施推广一
个无冲突矿物的供应链。
借助En
vir
o
S
hield
技术,您如今可以帮助减少未来的铅耗量。
160
k
V
10W
加热台
2019
2000年代
大
多数焊接应用 禁
用铅(欧盟)
0.95
µ
m
160
k
V
®
20W
X射线屏蔽
加热台
®
2018年铅归类为
高度关注物质
(欧盟)
0.35
µ
m
160
k
V
20W
加热台
®
0.10
µ
m
