安装基板固定夹组件。
1. 将基板固定夹组件嵌入原来的位置，用固定螺
栓轻微固定。
2. 按 [ 装置 ] -「传送装置」选项卡画面的 [ 基板
固定夹 ] 按钮，在夹固状态下，拧紧固定螺栓。
55412-L2-00
c
注意
调整基板固定夹的作业，务必在连接气源，基板固定夹为上
升的状态下进行。
9
确认传送带的安装状态。
1. 再次按 [ 装置 ] -「传送装置」选项卡画面的 [ 基
板固定夹 ] 按钮，使固定夹放松。此时，必须
确认基板固定夹前端是否在低于传送带上表面
约 0.5mm 的位置。
2. 按 [ 装置 ] -「传送装置」选项卡画面的传送带
驱动按钮 ([ 左 ]、[ 右 ]、[ 低速左 ]、[ 低速右 ]
按钮 )，使传送带转动，确认传送带的转动状态。
3. 如果出现传送带转动不顺畅、传送带过于挠曲
等现象，必须调节张紧轮的位置。再次转动传
送带，边确认边调节。
Step 8
0.5 mm
安装基板固定夹组件
基板固定夹组件
基板固定夹
传送带上表面
4-8
4
4.加油位置一览表
以下，介绍各部加油位置、加油频率及操作方法。
■ 使用润滑油
加油用的润滑油，务必使用 YAMAHA 指定的润滑油。
润滑油名称 ：NSL
零部件编号 ：K48-M3856-00X
4.1 X 轴线性导轨与螺旋丝杆
X轴线性导轨部
X轴线性导轨部
X轴的加油位置
线性导轨与螺旋丝杆
润滑油注油嘴(小) 2处
润滑油注油嘴(大) 2处
X轴螺旋丝杆部
润滑油注油嘴(大) 1处
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 作业方法
线性导轨
4
( 各工作台 )
1
次 /
2
个月
润滑油枪 ：弯折型喷嘴
螺旋丝杆
1
( 各工作台 ) 润滑油枪 ：标准喷嘴
55413-L2-00
4-9
4

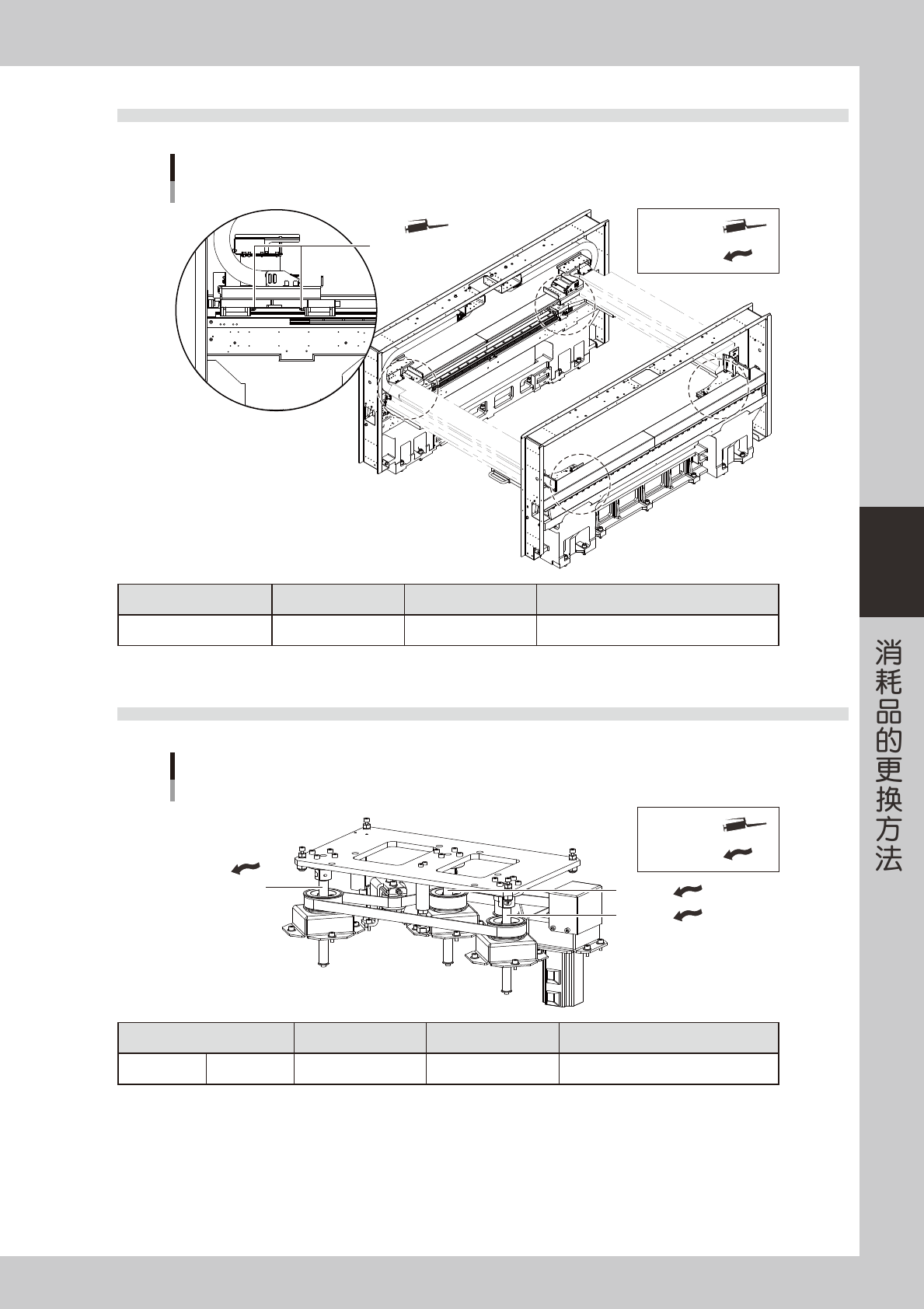

4.2 Y 轴线性导轨
Y轴的加油位置
Y轴线性导轨部
润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 作业方法
Y
轴线性导轨
4 1
次
/ 2
个月 润滑油枪 ：标准喷嘴
55414-L2-00
4.3 PU 轴螺旋丝杆
PU轴的加油位置
螺旋丝杆
螺旋丝杆
螺旋丝杆
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 作业方法
PU
轴 螺旋丝杆
3
( 各工作台 )
1
次
/ 2
个月 用手涂抹
55415-L2-00
