Copyright © 2009 Samsung Electronics Co., Ltd . All rights reserve d. Gerbe r Wor ks 使 用方法 5. 实施比 PCB 板大小更大的图框 . 6. 确认 PCB 的长度 , 宽度以及基准点 是否正确 , 基准点以左下方为佳 .
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
Gerber Works 使用方法
3. 选择Gerber文件(格式:*gbr或gbx). 4. 点击Panel Setting[F9].
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
Gerber Works 使用方法

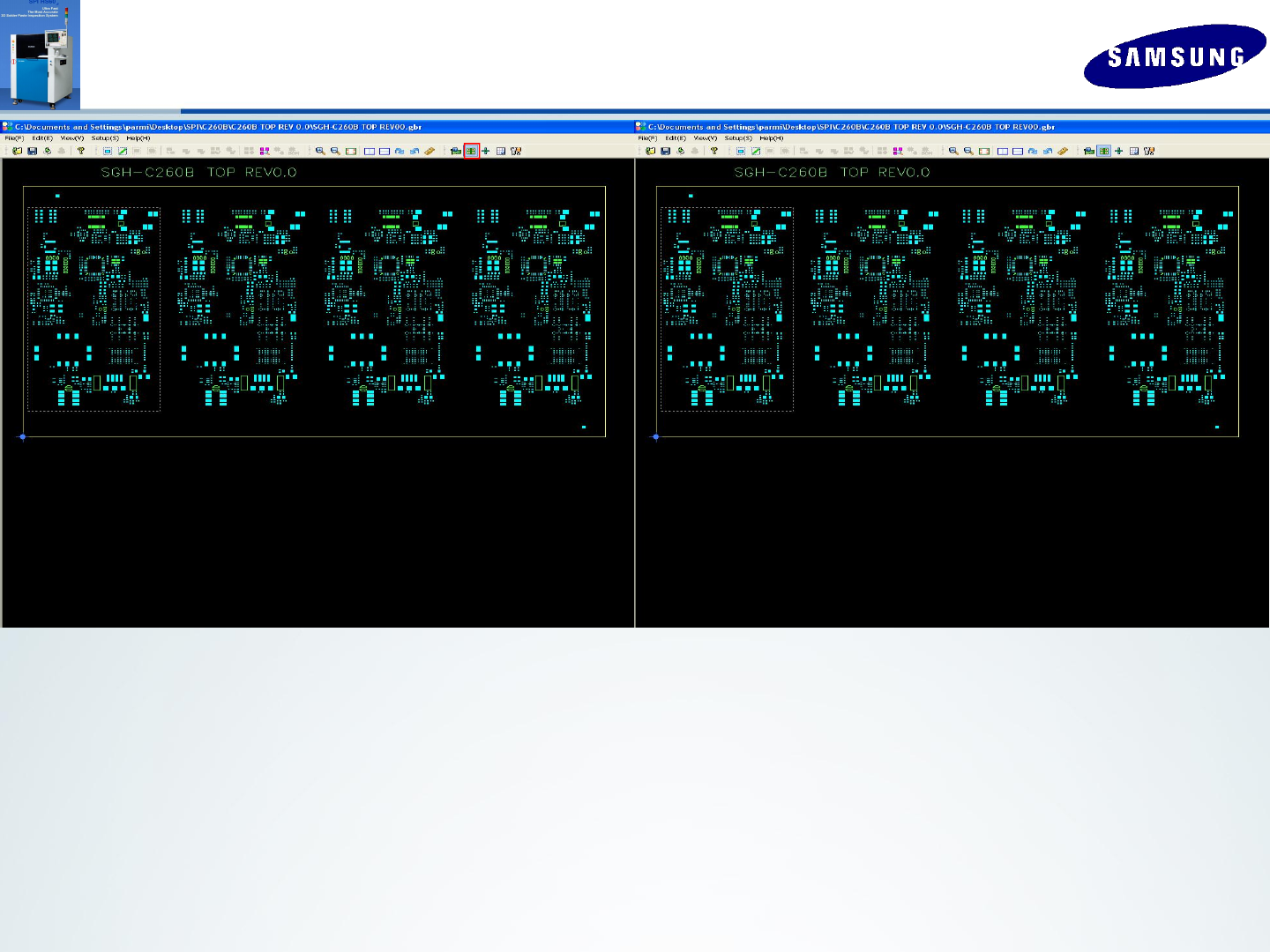

5. 实施比PCB板大小更大的图框. 6. 确认PCB的长度,宽度以及基准点
是否正确,基准点以左下方为佳.
Copyright © 2009 Samsung Electronics Co., Ltd. All rights reserved.
Gerber Works 使用方法
7. 选择Add Array[F10].PCB一般是由
拼板构成,为了简化操作,只做一块拼
板程序,然后覆盖其他拼板.
8. 指定一个Array区域.需要注意选择区
域的大小要合适,不可覆盖基点.
